C-9
Appendix C: SAS-826A Backplane Specications
J11
J1
J18
J19
J9
J17
J2
J20
J15
J13
J3
J4
C A
D12
C A
D13
C
A
D14
C
A
D15
C A
D18
C
A
D21
C
A
D22
C A
D24
C A
D25
C
A
D26
C
A
D27
C
A
D28
C A
D19
C
A
D20
C
A
D23
C
A
D29
C
A
D30
C
A
D31
C A
D32
C
A
D33
C
A
D5
C
A
D6
C
A
D7
C A
D8
R300
R299 R297 R298
R173
R182
R149R150
R164
R165
R174
R175
R176
R177
R178
R179
R180
R181
R86
R87
R89
R83
R84
R85
R88
R90
R95
R96
Q33
Q32
REV 1.00
SAS826A
FAIL#11ACT#11
FAIL#10ACT#10
FAIL#9ACT#9
FAIL#8ACT#8
FAIL#6
ACT#6
ACT#7 FAIL#7
ACT#5
FAIL#5
ACT#4 FAIL#4
#8
#9
#10
#11
#7
#6
#5
#4
#3
#2
#1
#0
SAS
SAS
SAS
SAS
SAS
SAS
SAS
SAS
SAS
SAS
SAS
SAS
FAIL#3
ACT#3
ACT#2 FAIL#2
ACT#1
FAIL#1
ACT#0 FAIL#0
C-8 Rear Connectors and LED Indicators
Rear SAS/SATA Connectors
Rear
Connector
SAS Drive
Number
Rear
Connector
SAS Drive
Number
SAS #0 SAS/SATA HHD #0 SAS #6 SAS/SATA HHD #6
SAS #1 SAS/SATA HHD #1 SAS #7 SAS/SATA HHD #7
SAS #2
SAS/SATA HHD #2
SAS #8
SAS/SATA HHD #8
SAS #3 SAS/SATA HHD #3 SAS #9 SAS/SATA HHD #9
SAS #4
SAS/SATA HHD #4
SAS #10
SAS/SATA HHD #10
SAS #5 SAS/SATA HHD #5 SAS #11 SAS/SATA HHD #11
Rear LED Indicators
Rear LED Hard Drive Activity Failure LED
SAS #0 D12 D5
SAS #1 D13 D6
SAS #2 D14 D7
SAS #3 D15 D8
SAS #4 D18 D19
SAS #5 D21 D20
SAS #6 D22 D23
SAS #7 D24 D29
SAS #8 D25 D30
SAS #9 D26 D31
SAS #10 D27 D32
SAS #11 D28 D33
D15
D8
SAS #3
J4
D28
D33
SAS #11
J20
D27
D32
SAS #10
J19
D26
D31
SAS #9
J18
D25
D30
SAS #8
J17
D24
D29
SAS #7
J15
D22
D23
SAS #6
J13
D21
D20
SAS #5
J11
D18
D19
SAS #4
J9
D14
D7
SAS #2
J3
D13
D6
SAS #1
J2
D12
D5
SAS #0
J1

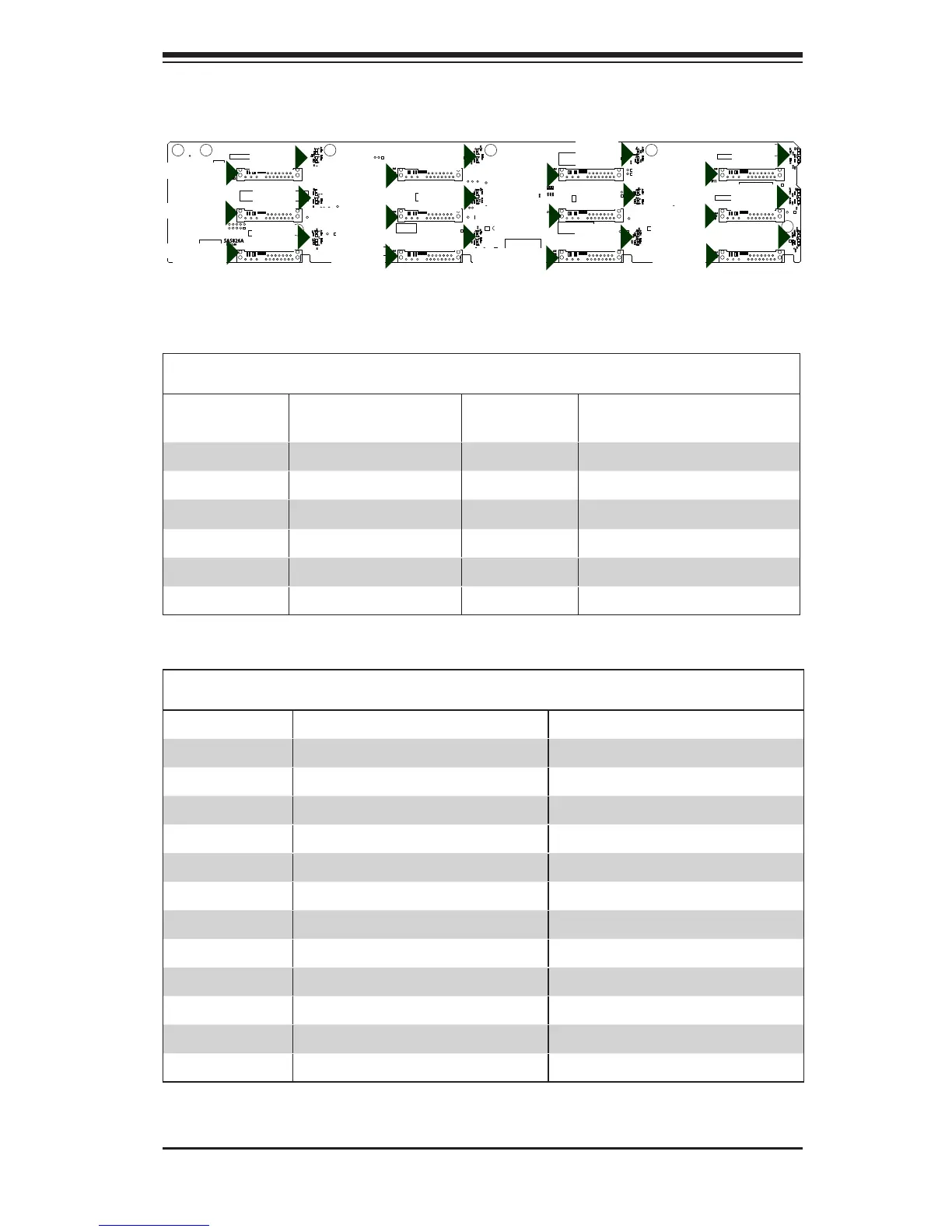

Figure C-4: Rear Connectors and LEDs
