Hiekkasuodatin malli BASIC 3

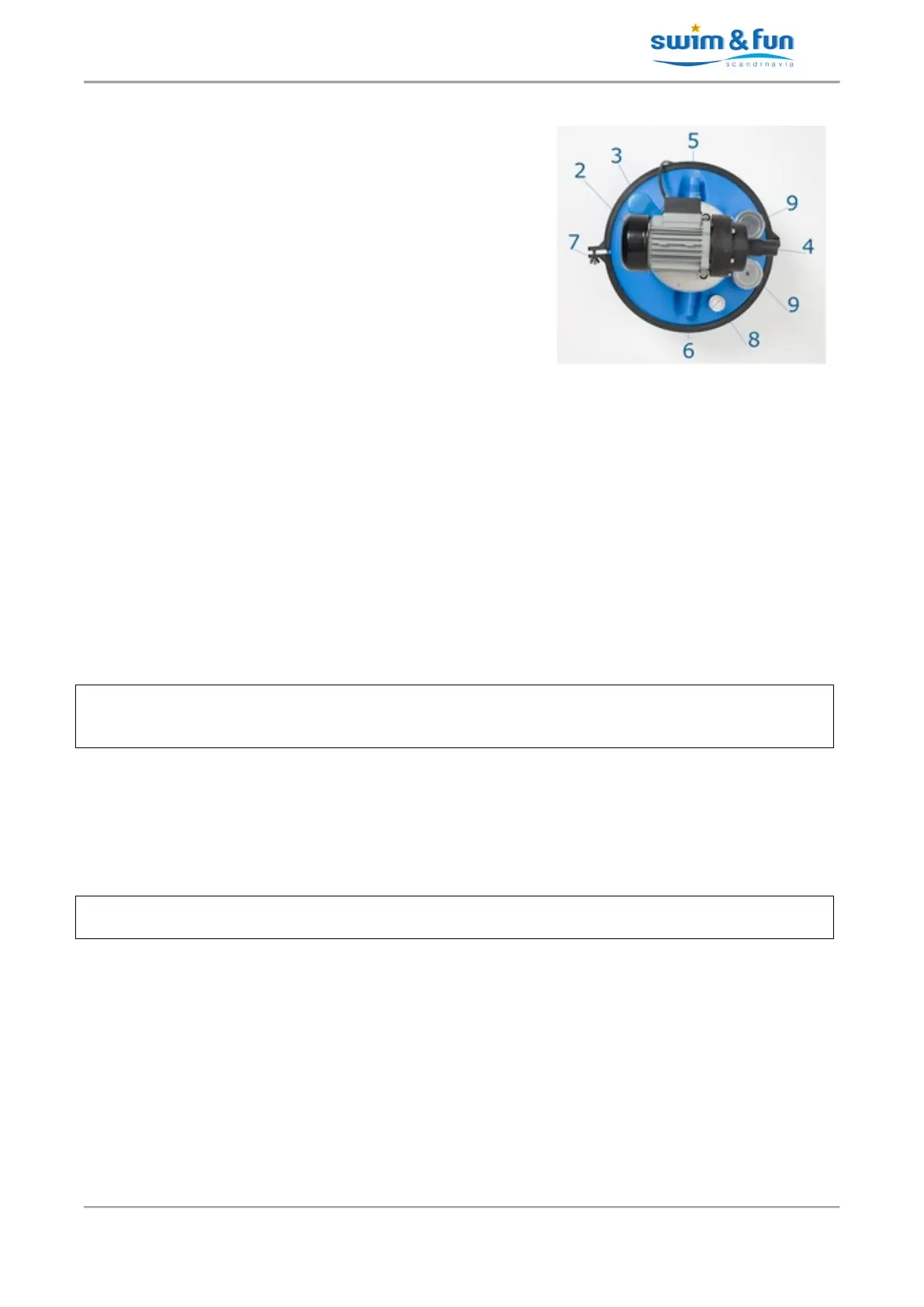

2.2 Asennuskaavio
1. Suodatinsäiliö
2. Pumppu
3. 3-tie-kansiventtiili
4. Altaasta (puhdistamaton). Suositellaan, että itse pumpun edellä
käytetään kätevää sulkuventtiiliä (se asennetaan altaan ja pumpun
väliseen imuletkuun - lisävaruste, ei mukana)
5. Altaaseen (puhdas vesi). Suositellaan, että käytetään kätevää
sulkuventtiiliä ennen allasta (se asennetaan altaan ja pumpun väliseen paineletkuun - lisävaruste, ei mukana)
6. Paluuhuuhteluventtiili (back wash) likaisen veden tyhjennystä varten 3-tieventtiilistä viemäriin.
7. Harmaa muovinen kiristysrengas, jonka avulla suodatinkansi kiinnitetään suodatinsäiliöön.
8. painemittari,
9. 2 aukkoa veden UV-valaisimelle ja/tai 3 KW:n sähkölämmittimelle.
3. Hiekkasuodatinjärjestelmän asennus
Asennus suodatinhiekkoneen ja käyttäen joustavia allasletkuja tai PVC-putkia
Kun suodatinjärjestelmää käytetään ulkona, se pitää kytkeä ulkokäyttöön asennettuun virtalähteeseen
230 V 1N – AC 50 Hz. Virtalähteen pitää olla vähintään 3,5 metrin etäisyydellä altaan reunasta, ja sen
asennus pitää aina antaa valtuudet omaavan sähköasentajan tehtäväksi.
Muista: Joustavana liitäntänä virtalähteeseen käytetään johdintyyppiä HO5RN-F (sisällä)
tai tyyppiä HO7RN-F (ulkona). Poikkipinnan pitää olla vähintään 1,5 mm2. Pysyvinä kytkentöinä
kiinteisiin johtoihin saa käyttää vain muovipintaisia NYM-kaapeleita tai vastaavia.
Huomautus: Virtalähteen pitää olla aina maadoitettu, ja sen yhteydessä tarvitaan
vikavirtakatkaisin.
