Swim & Fun Basic 3 - Tilslutning Til el

Sandfiltersystem Basic 3

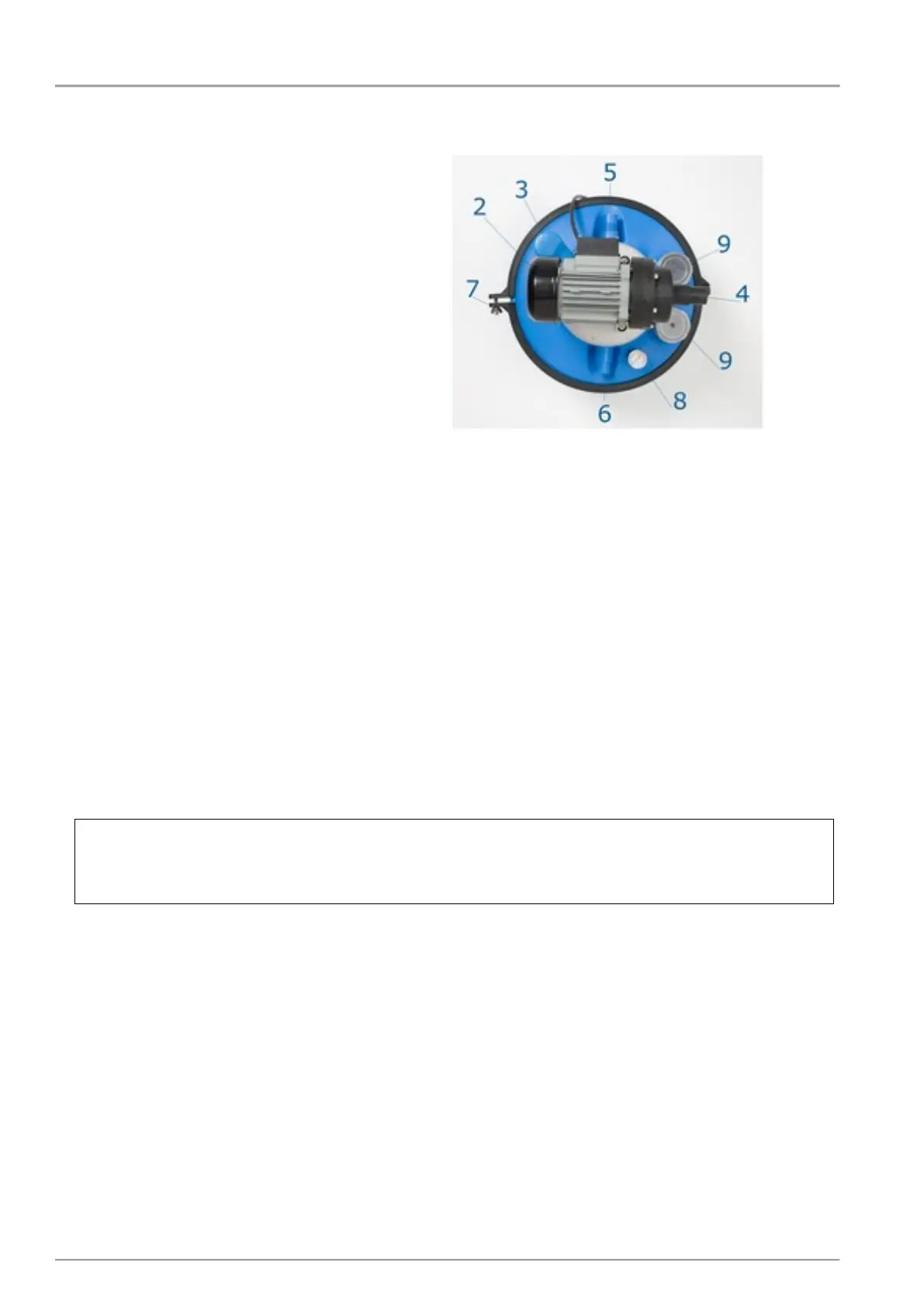

2.2 Installationsdiagram
1. Filtertank
2. Pumpe
3. 3-vejs topventil
4. Fra pool (urenset). Det anbefales at benytte
en praktisk lukkeventil før selve pumpen
(monteret på suge slangen mellem pool og
pumpe – ekstra tilbehør, ej inkluderet)
5. Til pool (renset vand). Det anbefales at
montere en praktisk lukkeventil før poolen (monteret på trykslangen mellem pumpe og pool –ekstra
tilbehør, ej inkluderet)
6.. Returskyldningsventil (back wash) til udtømning af urent vand fra 3- vejs ventilen til afløb.
7. Grå spændering i plast, med spændeknop, til fastgørelse af filterlåg på filtertanken.
8. Manometer
9. 2 stk. åbninger til UV-belysning af vandet og/eller elektrisk 3 kW vandvarmer.
3. Tilslutning til el
Installation med filtersand og fleksible poolslanger eller PVC rør.
installeres af en autoriseret elektriker.
Vær opmærksom: Ved fleksibel netforbindelse til strømkilde benyttes HO5RN-F (indendørs)
Eller HO7RN-F (udendørs). Minimumsdiameter 1,5mm2 eller lignende. Ved permanente
tilslutninger til faste ledninger må der kun benyttes NYM plastik dækkede ledninger eller lignende
kvalitet.
For at bruge filtersystemet udendørs så skal det sluttes til en udendørs 230V 1N –AC50HZ strømkilde
Strømkilden SKAL altid have jordforbindelse og være tilsluttet et HFI/HPFI anlæg og
