IT - 37
IT

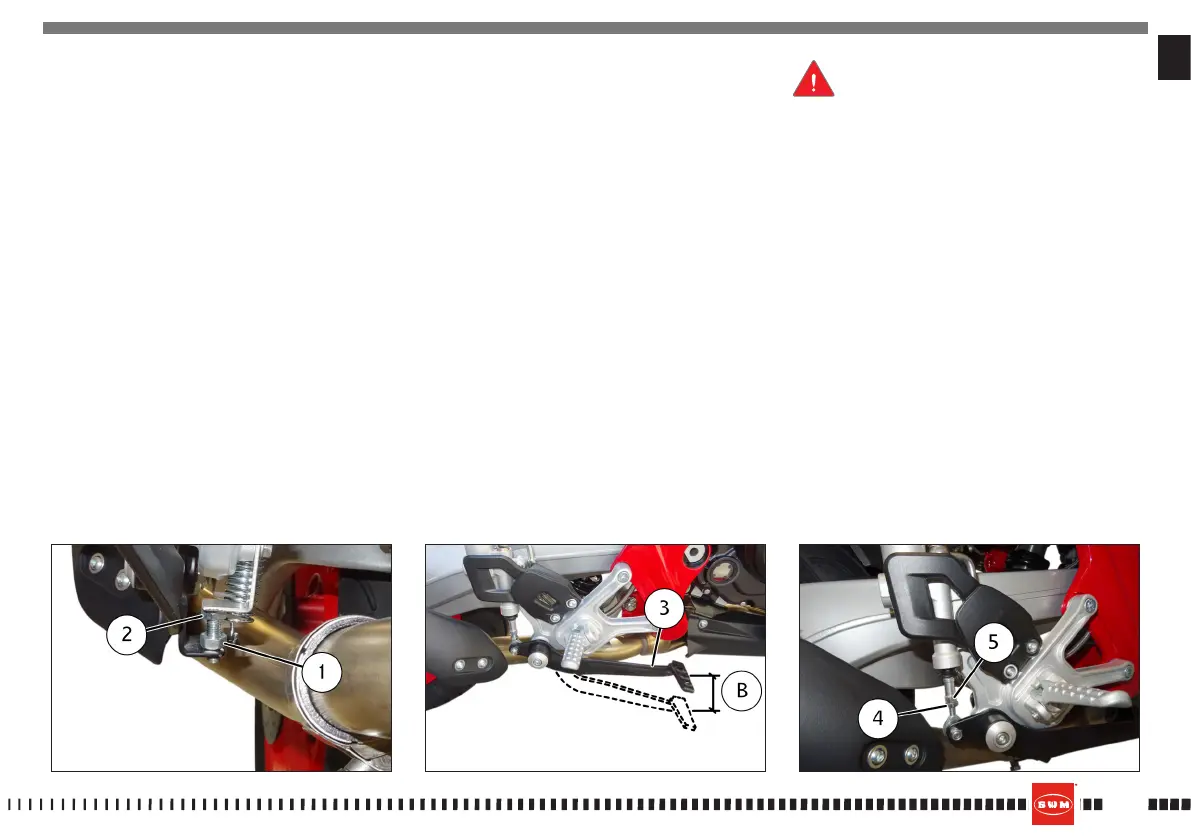

REGISTRAZIONE POSIZIONE PEDALE FRENO
POSTERIORE
La posizione del pedale di comando del freno posteriore
rispetto al poggiapiedi, può essere regolata a seconda
delle esigenze personali.
Dovendo procedere a tale registrazione operare nel
modo seguente:
- allentare il dado (1) ;
- agire sulla vite (2) per regolare la posizione del pedale
(3).
Dopo aver eettuato questa registrazione, è necessario
regolare la corsa a vuoto del pedale, secondo le
istruzioni riportate di seguito.
REGISTRAZIONE CORSA A VUOTO FRENO
POSTERIORE
Il pedale (3) di comando del freno posteriore, deve
avere una corsa a vuoto (B) di 3 mm (0.12 in.) prima di
iniziare l’azione frenante.
Dovendo procedere a tale registrazione, operare nel
modo seguente:
- allentare il dado (4);
- agire sull’astina comando pompa (5) per aumentare
o diminuire la corsa a vuoto;
- a operazione eettuata serrare nuovamente il dado
(4).
ATTENZIONE
La mancanza della corsa a vuoto prescritta
provocherà la rapida usura delle pastiglie
freno con il conseguente rischio di arrivare
alla TOTALE INEFFICIENZA DEL FRENO o al
blocco del freno posteriore.
