d) Montage der Außeneinheit

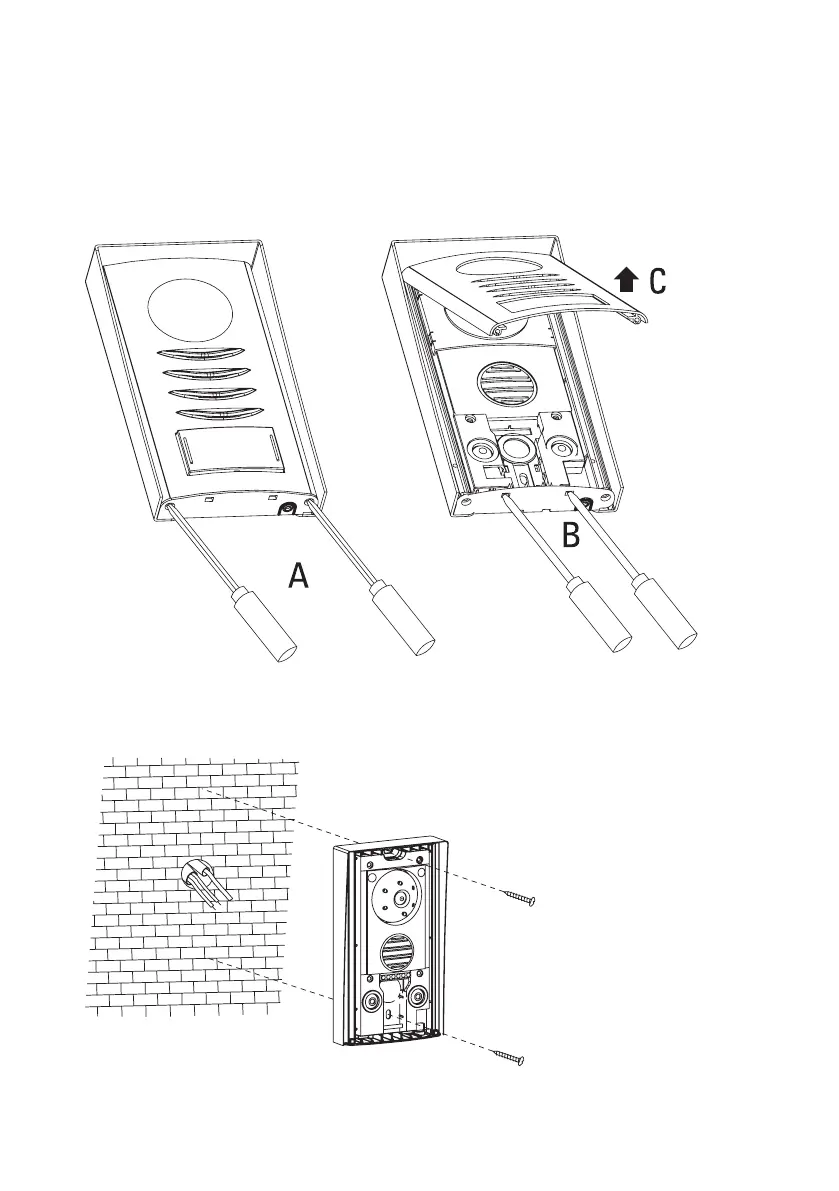

• Drehen Sie zunächst mit einem Kreuzschlitz-Schraubendreher die zwei Befestigungsschrauben (19) für die Front-
platte heraus, siehe Bild „A“.
• DrückenSievorsichtigmiteinemachenSchraubendreherindiebeidenÖffnungen,sieheBild„B“;hierbeiwirddie
Klemmhalterung der Frontplatte gelöst.
Klappen Sie dann die Frontplatte ein Stück nach oben (C) und nehmen Sie sie ab.
• Führen Sie die Anschlusskabel durch die Gummidichtung (26).
• Befestigen Sie die Außeneinheit mit zwei geeigneten Schrauben und ggf. Dübeln an der Wand. Die Kamera muss
dabei wie im Bild gezeigt oben liegen.
