Sygonix PYO-813 - D) Montage de Lunité Extérieure

55
d) Montage de l’unité extérieure

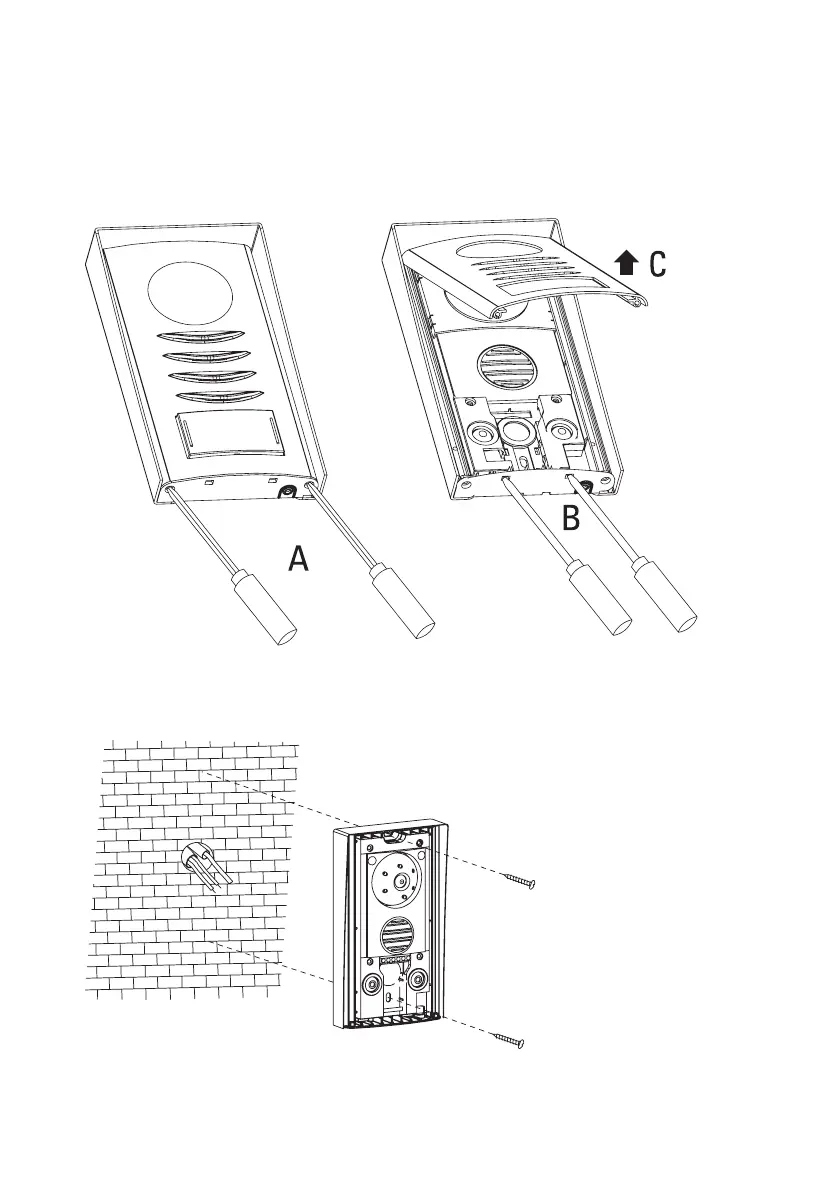

• Dévissezd’abordlesdeuxvisdexation(19)pourlafaçadeàl’aided’untourneviscruciforme,voirgure«A».
• Appuyezavecprécautiondanslesdeuxoricesàl’aided’unpetittournevis,voirgure«B»;lesupportdeserrage
de la façade est alors desserré.
Rabattez ensuite légèrement la façade vers le haut (C) puis retirez-la.
• Faites passer les câbles de raccordement à travers le joint en caoutchouc (26).
• Fixez l’unité extérieure au mur à l’aide de deux vis appropriées et, le cas échéant, de deux chevilles. Comme
indiquésurlagure,lacaméradoitalorssetrouversurlehaut.
