76
d) Montage van de buiteneenheid

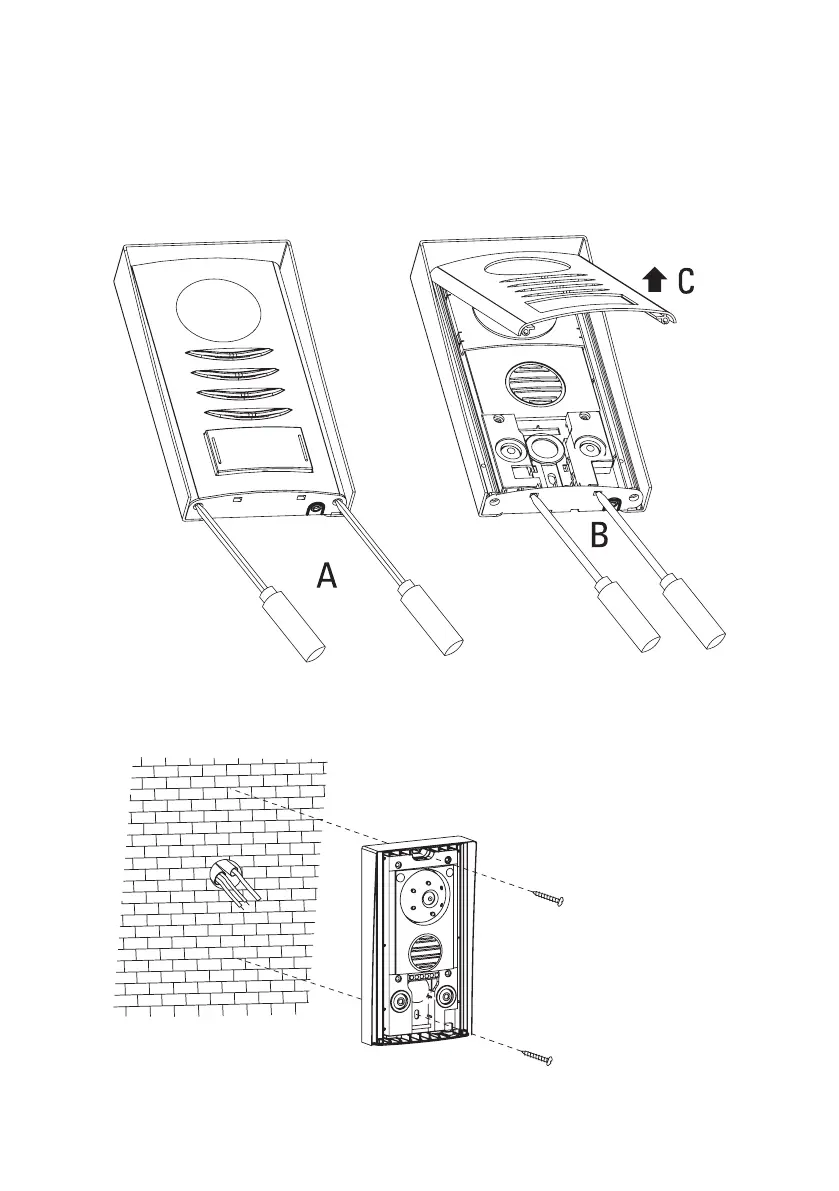

• Draai eerst met een kruiskopschroevendraaier de twee bevestigingsschroeven (19) voor de frontplaat uit, zie af-
beelding „A“.
• Druk voorzichtig met een platte schroeendraaier in beide openingen, zie afbeelding „B“. Hierbij wordt de klemhou-
der van de frontplaat losgemaakt.
Klap dan de frontplaat een stukje naar boven (C) en neem deze af.
• Voer de aansluitkabel door de rubberpakking (26).
• Bevestig de buiteneenheid met twee geschikte schroeven en evt. pluggen aan de wand. De camera moet daarbij
zoals in de afbeelding bovenop liggen.
