DEVYL ARTIC
12

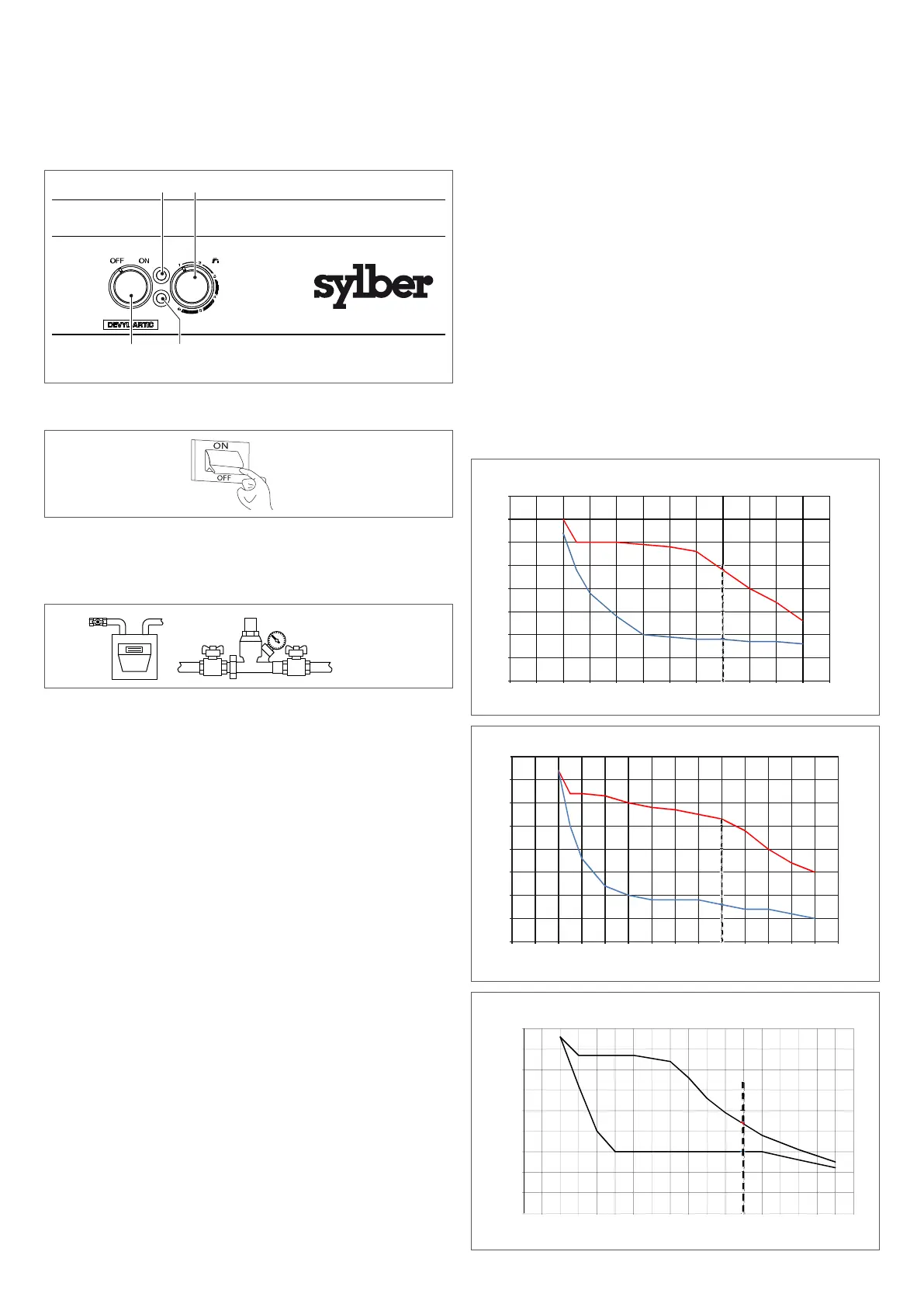

4.4 Spegnimento per lunghi periodi
Il non utilizzo dello scaldabagno per un lungo periodo comporta
l’effettuazione delle seguenti operazioni:
- Ruotare l’interruttore principale (fig. 18 - A) del pannello di
comando su “OFF”
fig. 18
C
DA
B
- Posizionare l’interruttore generale dell’impianto su “spento”
fig. 19
- Verificare lo spegnimento della segnalazione verde (fig. 18
- C)
- Chiudere i rubinetti del combustibile e dell’acqua dell’im-
pianto.
fig. 20
b
Svuotare l’impianto se c’è pericolo di gelo.
Il Centro di Assistenza Tecnica è a disposizione qualora la proce-
dura sopra riportata non sia facilmente attuabile.
4.5 Funzionamento
È un apparecchio a variazione automatica di potenza di tipo
“TERMOSTATICA”, cioè in grado di adeguare il consumo del
gas alla quantità di acqua richiesta. La temperatura dell'acqua
prelevata varia da 35°C a 60°C, ciò in funzione della posizione
del potenziometro di selezione della temperatura. Questo
apparecchio, a differenza dei tradizionali apparecchi a fiamma
fissa, è equipaggiato di una valvola modulatrice che ne ottimizza
le prestazioni, permettendo il funzionamento dell'apparecchio con
minor pressione d'acqua e minor portata, modulando la fiamma
in relazione alla quantità di acqua prelevata, così da mantenerne
costante la temperatura (vedere diagramma). L'apparecchio
è equipaggiato di un'accensione automatica a ionizzazione
di fiamma. Ad ogni prelievo di acqua, la fiamma del bruciatore
viene accesa automaticamente, e rimane accesa durante il
funzionamento.
4.6 Diagramma campo di prelievo
I diagrammi di seguito riportati indicano il campo di lavoro della
modulazione elettronica che equipaggia l’apparecchio.
Agendo sulla manopola di selezione della temperatura (fig. 18 - B)
è possibile selezionare la temperatura dell’acqua calda richiesta
tra il minimo ed il massimo.
Ruotando la manopola (fig. 18 - B) in una posizione intermedia, è
possibile ottenere una temperatura dell’acqua fornita compresa
tra i valori di minimo e di massimo selezionabili.
Le curve estreme dei diagrammi si riferiscono alle temperature
ottenute in funzione della portata acqua con manopola (fig. 18 - B)
nella posizione di minimo o di massimo.
Le temperature riportate si riferiscono alla condizione di regime
stabile con temperatura dell’acqua fredda di alimentazione di 15
±1 °C, con tolleranza ± 0,5 l/min della portata acqua fornita e di
±2 °C della temperatura dell’acqua calda ottenuta. I valori di tem-
peratura indicati nei diagrammi sono rilevati al raccordo di uscita
dell’acqua calda dello scaldabagno.
La presenza del limitatore di portata consente di mantenere co-
stantemente regolabile, entro i limiti indicati, la temperatura di re-
golazione dell’acqua calda fornita.
Ne consegue che il campo di lavoro consentito (con limitatore in-
serito) è quello delimitato dalle curve e dalla verticale tracciata in
corrispondenza del valore del limitatore di portata acqua.
In caso di prelievi d’acqua molto bassi, dell’ordine dei 2-2,5 l/min.
e/o in condizioni di bassa pressione dell’acqua di rete, e con il
potenziometro selezionato alla massima temperatura, la modula-
zione non è più in grado di controllare la temperatura in maniera
ottimale, può quindi verificarsi una accensione e spegnimento ri-
petuta del bruciatore con variazioni oscillanti della temperatura.
Si consiglia di ridurre di qualche grado la temperatura richiesta
ruotando in senso antiorario la manopola (fig. 18 - B).
25
30
35
40
45
50
55
60
65
01234567 8 9 10 11 12
Diagramma DEVYL ARTIC 11
portata l/min
temperatura °C
25
30
35
40
45
50
55
60
65
0123456 789 10 11 12 13 14
Diagramma DEVYL ARTIC 13
portata l/min
temperatura °C
25
30
35
40
45
50
55
60
65
70
0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
Temperatura (°C)
Portata acqua (l/min)
Diagramma DEVYL ARTIC 17
portata l/min
temperatura °C
