3.8 Sistema antigelo
L'apparecchio è equipaggiato di serie di un sistema antigelo au-
tomatico che protegge il circuito sanitario dal gelo in caso di tem-
perature ambiente inferiori a -3° fino a -10°C (11-13 litri) o fino a
-7°C (17 litri).
b
Per usufruire di questa protezione, attuata con resistenze a
filo scaldante alimentate elettricamente, è necessario che vi
sia alimentazione elettrica. Ne consegue che qualsiasi man-
canza di alimentazione disattiva la protezione. La protezio-
ne antigelo è attiva anche con apparecchio in stand-by.
3.9 Trasformazione gas
La trasformazione da un gas di una famiglia ad un gas di un’altra
famiglia può essere fatta facilmente anche con apparecchio in-
stallato.
b
La trasformazione deve essere eseguita solo da perso-
nale abilitato e qualicato ai sensi del D.M. 37 del 2008,
vanno inoltre rispettate le disposizioni contenute nelle
norme UNI 7129-7131.
Lo scaldabagno viene fornito per il funzionamento a gas metano
(G20) oppure a GPL (G30/G31) secondo quanto indicato dalla tar-
ghetta prodotto.
Esiste la possibilità di trasformare l'apparecchio da un tipo di gas
all’altro utilizzando gli appositi kit forniti su richiesta:
- kit trasformazione Metano
- kit trasformazione GPL.
DEVYL ARTIC 11-13

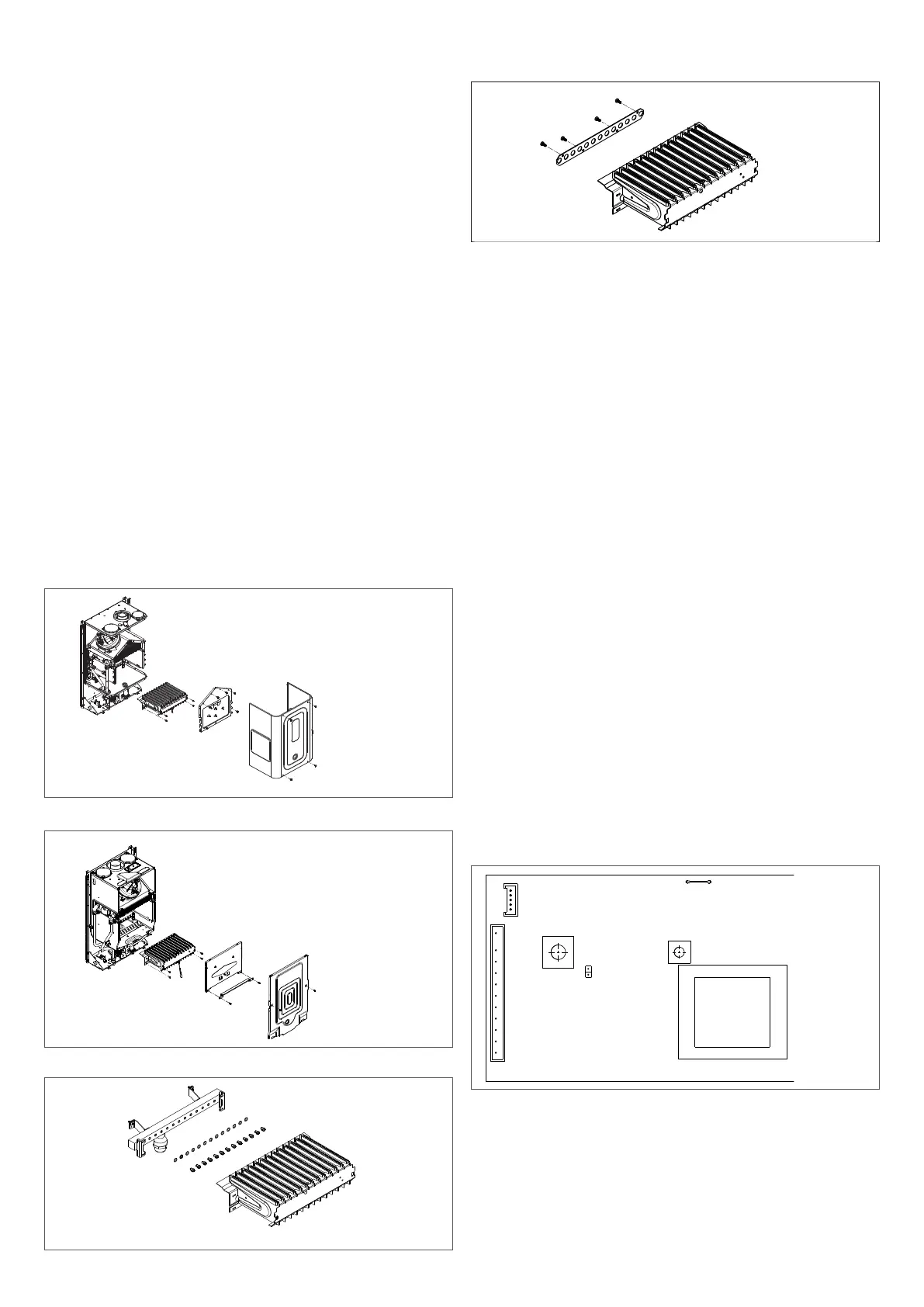

fig. 7a
DEVYL ARTIC 17
DEVYL ARTIC 11-13
fig. 7b
fig. 8
DEVYL ARTIC 17
fig. 9
Per lo smontaggio riferirsi alle istruzioni indicate di seguito:
- togliere l’alimentazione elettrica all'apparecchio e chiudere
il rubinetto del gas
- rimuovere in successione: scarico fumi e mantello (come
descritto nel capitolo 6), coperchio cassa aria e coperchio
camera di combustione (fig. 7a-7b)
- scollegare la connessione del cavo candela
- sfilare il passacavo inferiore dalla sede della cassa aria
- togliere le viti di fissaggio del bruciatore e rimuovere quest’ul-
timo con la candela attaccata ed i relativi cavi
- utilizzando una chiave a tubo o a forchetta, rimuovere gli
ugelli e le ranelle e sostituirli con quelli presenti nel kit (fig. 8).
b
Impiegare e montare tassativamente le ranelle contenute
nel kit anche in caso di collettori senza ranelle.
solo modello 17
- se trattasi di trasformazione da gas metano a GPL, fissare
la flangia bruciatore contenuta nel kit utilizzando le relative
viti (fig. 9)
- se trattasi di trasformazione da gas GPL a metano, rimuo-
vere la flangia bruciatore (fig. 9)
- reinserire il bruciatore nella camera di combustione ed avvi-
tare le viti che lo fissano al collettore gas
- posizionare il passacavo con il cavo candela nella sua sede
sulla cassa aria
- ripristinare il collegamento del cavo candela
- rimontare il coperchio della camera di combustione e il co-
perchio della cassa aria
- per accedere alla scheda elettronica è necessario aprire il
cruscotto seguendo le indicazioni riportate al paragrafo 6.1
- sulla scheda di controllo (fig. 10):
- se trattasi di trasformazione da gas metano a GPL, inserire
il ponticello in posizione JP1
- se trattasi di trasformazione da GPL a gas metano, togliere
il ponticello dalla posizione JP1
fig. 10
CN7
CN5
JP1
P1
P2
JP4
RL1
RL3
CN1
CN4
CN2
CN3
T1
T2
F
N
L
230 V
E.A./R.
1
1
F= Fuse 2 AF
1
11
1
4
FA1
FA2
V
CN3
marrone
blu
1
2
marrone
CN4
1
2 3
4
blu
rosa
3
2
1
5
4
1 2 43
OPE OPE
VALVOLA GAS
MOD
T.L.
grigio
bianco
bianco
nero
nero
rosso
rosso
viola
viola
MOD
P.F.
S.S.
grigio
F.L.
CN7
1
11
- riposizionare i componenti precedentemente rimossi
- ridare tensione all'apparecchio e riaprire il rubinetto del gas
(con scaldabagno in funzione verificare la corretta tenuta
delle giunzioni del circuito d’alimentazione gas).
b
Eseguita la trasformazione, regolare nuovamente l'appa-
recchio seguendo quanto indicato nel paragrafo speci-
co e applicare la nuova targhetta di identicazione con-
tenuta nel kit.
