DEVYL ARTIC
4
2 DESCRIZIONE DELL’APPARECCHIO

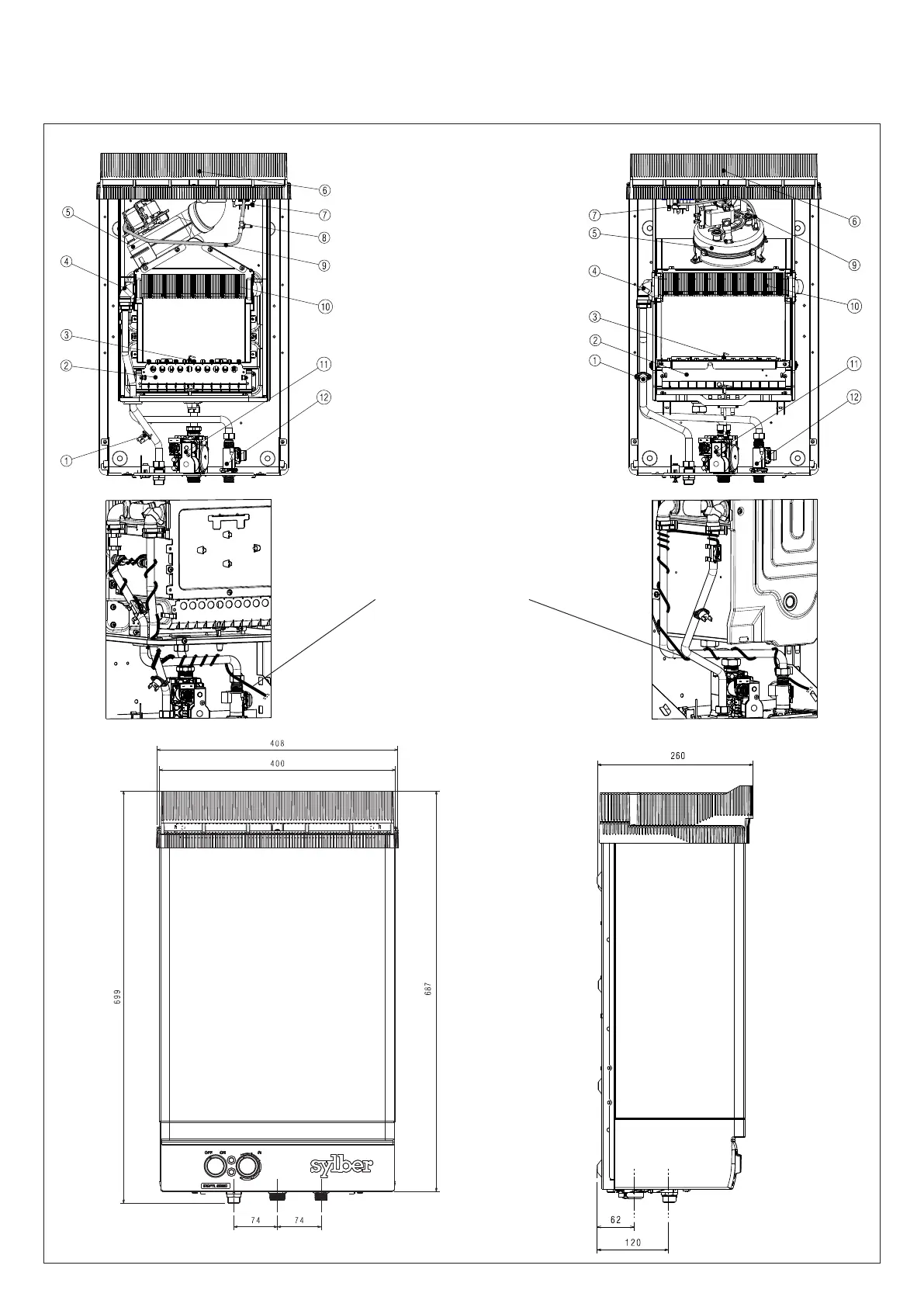

2.1 Elementi funzionali dell’apparecchio/Dimensioni d'ingombro ed attacchi
DEVYL ARTIC 11-13 DEVYL ARTIC 17
1 Termostato limite
2 Bruciatore
3 Elettrodo accensione/
rilevazione
4 Sonda NTC
5 Ventilatore
6 Scarico fumi
7 Pressostato aria
8 Amplificatore di segnale
(solo 11 litri)
9 Pressione/depressione
10 Scambiatore
11 Valvola gas
12 Flussostato acqua
fig. 1
resistenza filo scaldante
gas
acqua
