Sym Allo 50 - Fonctionnement de Chaque Composant; Instruments

30
ATTENTION :
N’essuyez pas les pièces plastiques telles que le combiné des instruments ou le projecteur avec des
solvants organiques tels que l’essence, etc. pour éviter toute détérioration de ces composants.
L’esthétique de l’indicateur de vitesse peut varier selon les modèles mais son emplacement est
généralement le même.
7.
FONCTIONNEMENT DE CHAQUE COMPOSANT
(Les pages suivantes présentent le fonctionnement d’un scooter SYM 125 cm
3
4 temps à
refroidissement par air ; il peut varier selon les modèles. Veuillez vous référer à la fin de ce
manuel.)

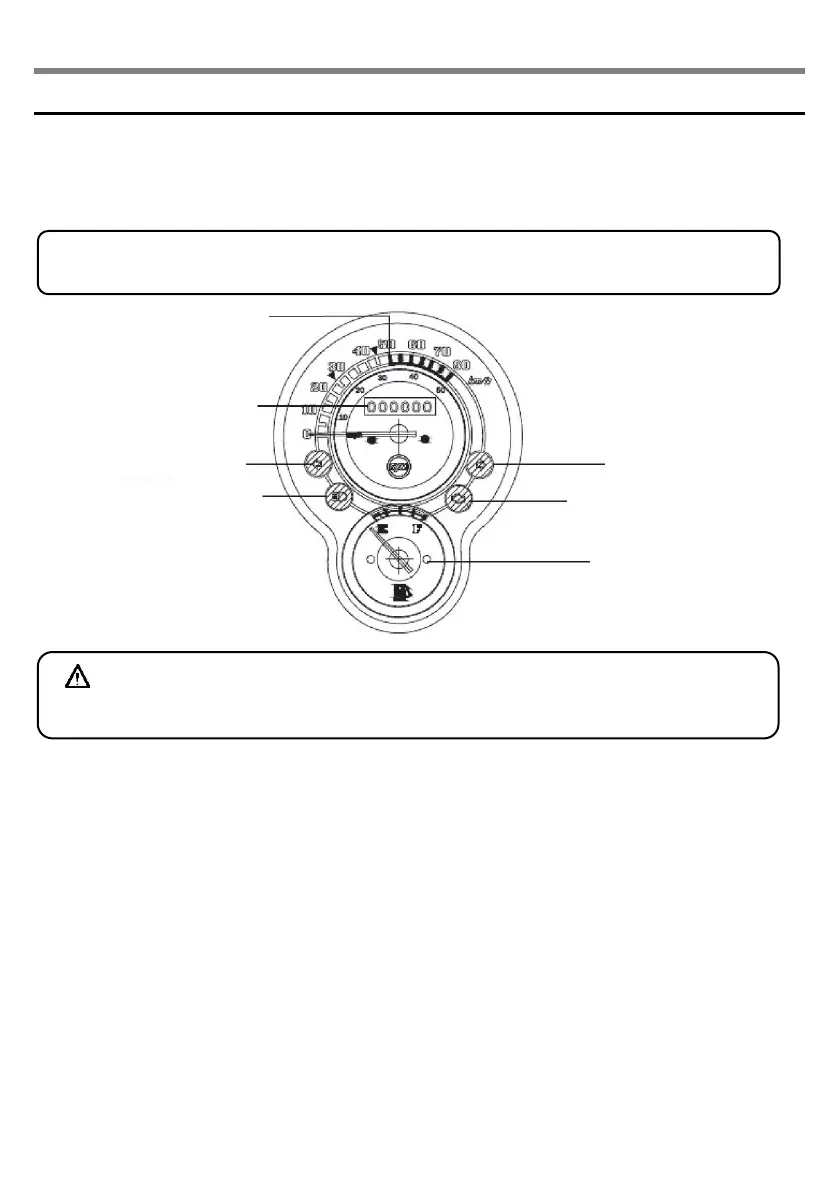

§INSTRUMENTS§
 Indicateur de vitesse :
Indique la vitesse de déplacement.
 Totalisateur kilométrique :
Indique la distance totale parcourue.
 Témoin de feu de route :
S’allume lorsque le feu de route est allumé.
 Témoin de clignotants (gauche/droit) :
Le témoin gauche ou droit clignotera en
fonction du sens de commande du
commutateur de clignotants.
 Jauge à carburant :
L’aiguille de la jauge indique la quantité de
carburant restante dans le réservoir.
L’aiguille reste en position « E » lorsque le
contact est coupé.
 Témoin d'anomalie
En cas d'anomalie de l'ECS, ce témoin clignote en continu.
Indicateur de vitesse
Totalisateur
kilométrique
Témoin de clignotant gauche
Témoin de clignotant droit
Témoin de feu de route
Jauge à carburant
Témoin d’anomalie ECS
