Symphonic SC724FDF - Page 46

1-11-4
T2127SCM2

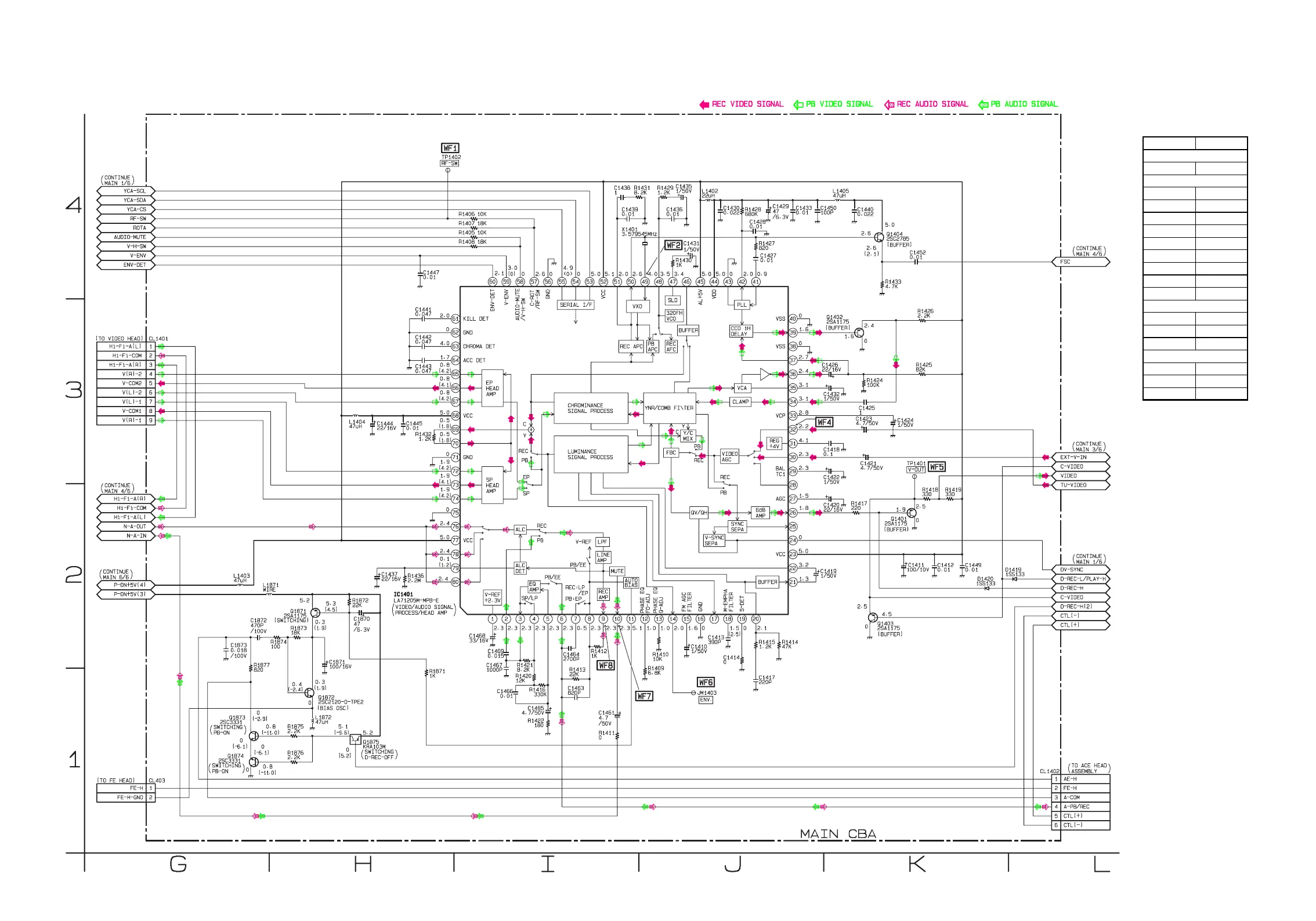

Main 2/6 Schematic Diagram < TV/VCR Section >
MAIN 2/6
Ref No. Position
IC1401 H-2
Q1401 K-2
Q1402 K-3
Q1403 K-2
Q1404 K-4
Q1871 H-2
Q1872 H-1
Q1873 G-1
Q1874 G-1
Q1875 H-1
CL403
G-1
CL1401
G-3
CL1402
L-1
JM1403
J-1
TP1401 K-3
TP1402 H-4
TRANSISTORS
IC
TEST POINTS
CONNECTORS
