49
Deutsch
4 Verbinden Sie den roten Konnketor mit der Fassung
auf der Platine - der Konnektor hat eine Führung,
sodaß er nur richtig aufgesetzt werden kann.
5 Stecken Sie das Kabel in die Kabelklemme an der
Rückseite des Bedienteils und stecken Sie die zwei
Muttern in ihren Sitz auf jeder Seite der Rückabdek-
kung.
6 Setzen Sie die Rückseite wieder auf und schrauben
Sie sich vorsichtig fest. Überdrehen Sie die Schrau-
ben nicht.
Installieren Sie nun das Bedienteil wie folgt:
7 Montieren Sie den Bügel für das Bedienteil mittels
der gelieferten Schneidschrauben auf eine ebene
Oberfläche.

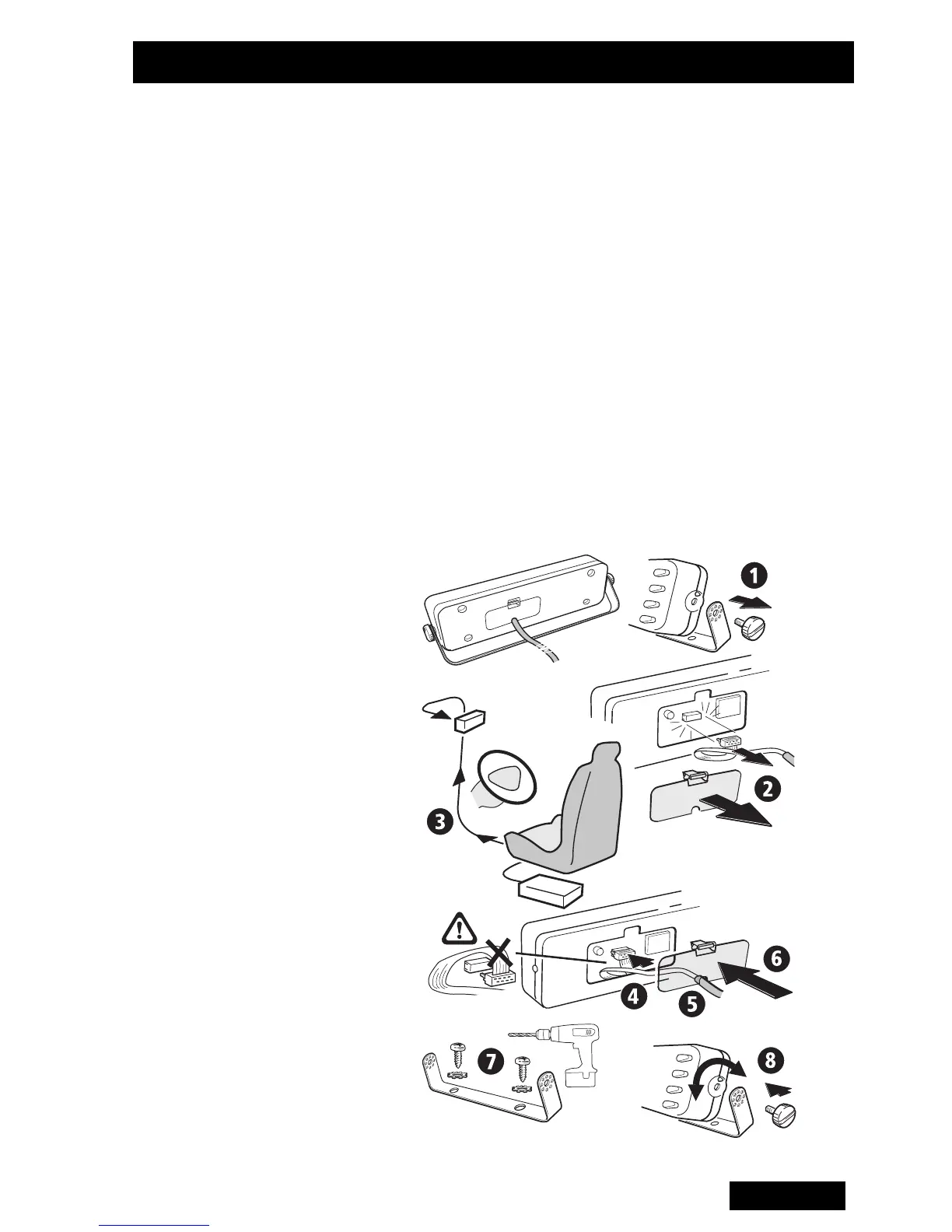

Abbildung 9: Abgesetztes Bedienteil
Montageanleitung
