Taski Diversey swingo 755B Power

243

Lamele iekšējā radiusā
Lamele ārējā radiusā

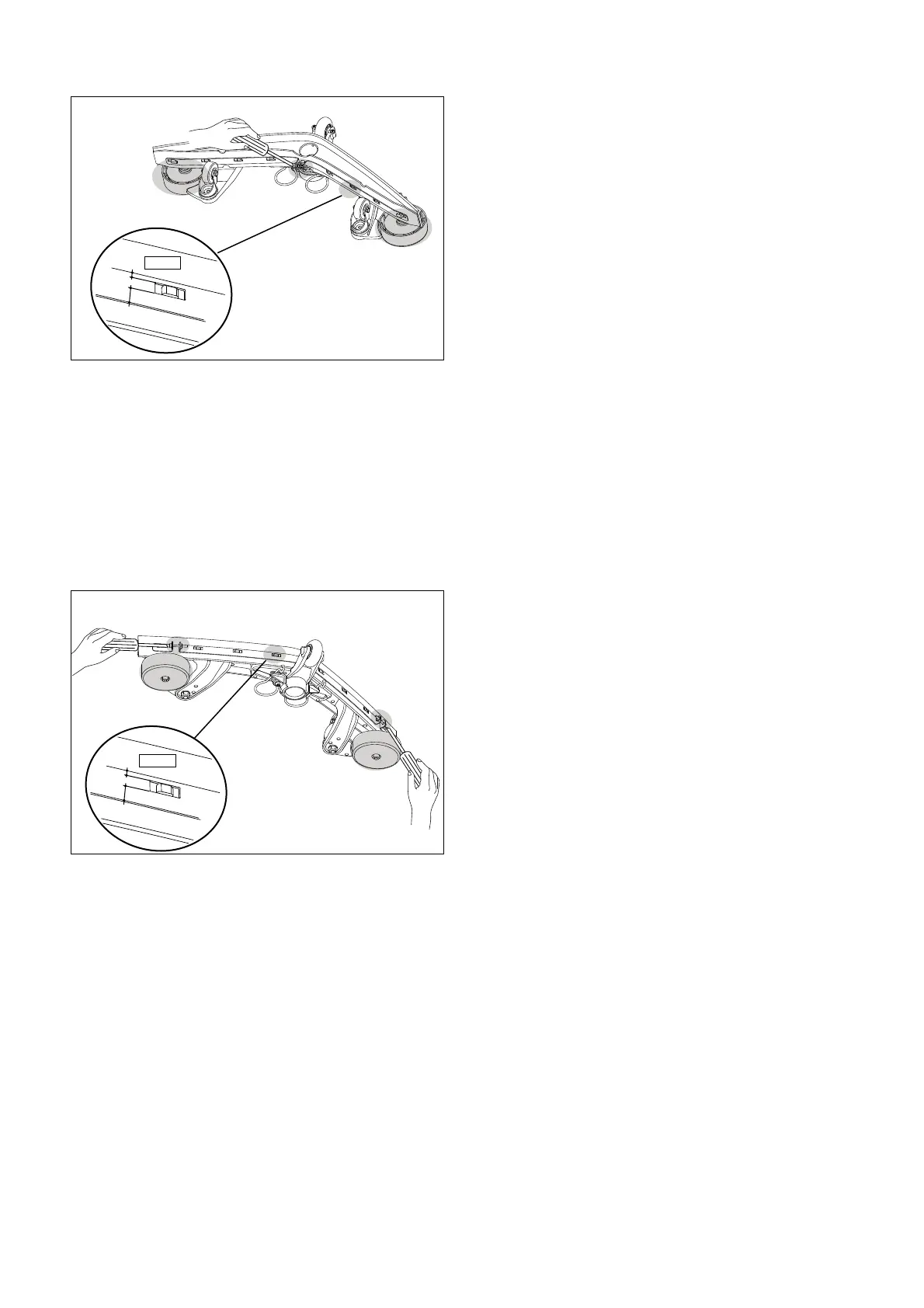

• Novietojiet tīro sprauslu bloku ar novirzīšanas ruļļiem uz
leju uz stingras pamatnes (galda, grīdas, utt.) (detaļa I1)
• Atbrīvojiet skrūvi (pilnīgi nenoņemot) divdaļīgās iespīlēša-
nas sliedes vidusdaļā, līdz sliedi var noņemt. (detaļa I2)
• Notīriet sprauslu bloku, lameles un spriegošanas sliedi ar
birsti tekošā ūdenī.
• Uzstādiet "apgrieztās" vai jaunās lameles uz sprauslu blo-
ka.
• Novietojiet spriegošanas sliedi pareizā pozīcijā atpakaļ uz
lameles (detaļa I3)
• Nospriegojiet spriegošanas sliedi. (detaļa I2)
• Novietojiet tīro sprauslu bloku ar novirzīšanas ruļļiem uz
leju uz stingras pamatnes (galda, grīdas, utt.) (detaļa A1)
• Atbrīvojiet skrūves (pilnīgi nenoņemot) pa labi un pa kreisi
no trīsdaļīgās iespīlēšanas sliedes vidusdaļā, līdz sliedi var
noņemt. (detaļa A2)
• Notīriet sprauslu bloku, lameles un spriegošanas sliedi ar
birsti tekošā ūdenī.
• Uzstādiet "apgrieztās" vai jaunās lameles uz sprauslu blo-
ka.
• Novietojiet spriegošanas sliedi pareizā pozīcijā atpakaļ uz
lameles (detaļa A3).
• Nospriegojiet spriegošanas sliedi. (detaļa A2)
I
I2
I1
I1
I3
X
X<
Y
Y
A
A2
A2
A1
A1
A3
X
X<
Y
Y
