308
Lâmina no raio interno
Lâmina no raio externo

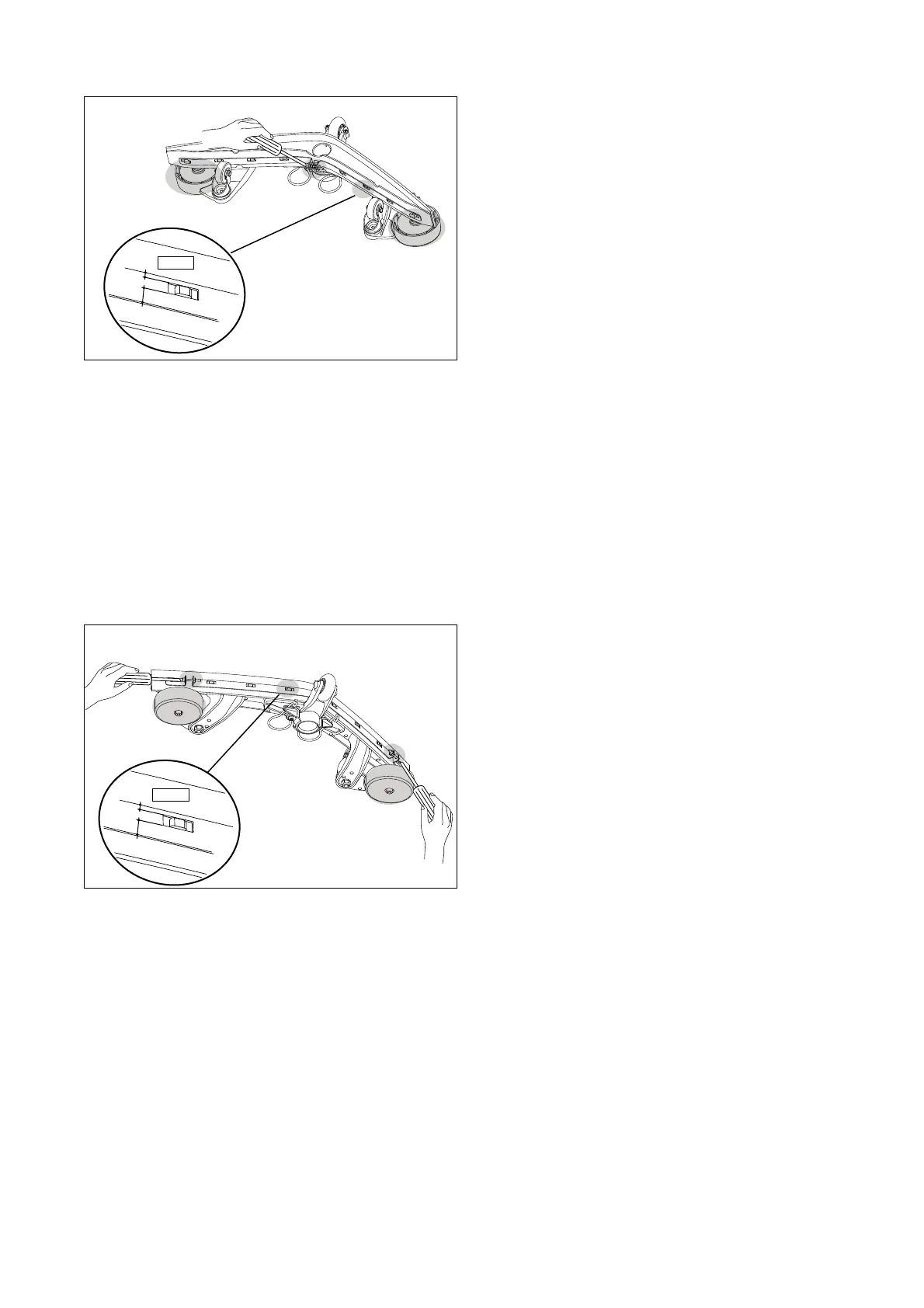

• Coloque o corpo do rodo limpo com as rodas de desvio
para baixo, sobre uma superfície firme (mesa, chão, etc.).
(Detalhe I1)
• Solte o parafuso (não remover totalmente), no meio da cin-
ta de aperto de 2 peças até que a cinta de aperto possa ser
removida. (Detalhe I2)
• Lave o corpo do rodo, lâminas e a cinta de aperto em água
corrente, com uma escova.
• Monte a lâmina "usada" ou a nova lâmina no corpo do ro-
do.
• Coloque a cinta de aperto novamente na posição correta
da lâmina (detalhe I3).
• Tensione a cinta de aperto. (Detalhe I2)
• Coloque o corpo do rodo limpo com as rodas de desvio
para baixo, sobre uma superfície firme (mesa, chão, etc.).
(Detalhe A1)
• Solte os parafusos (não remover totalmente), à esquerda
e à direita da cinta de aperto de 3 peças até que a cinta de
aperto possa ser removida. (Detalhe A2)
• Lave o corpo do rodo, lâminas e a cinta de aperto em água
corrente, com uma escova.
• Monte a lâmina "usada" ou a nova lâmina no corpo do ro-
do.
• Coloque a cinta de aperto novamente na posição correta
da lâmina (detalhe A3).
• Tensione a cinta de aperto. (Detalhe A2)
