Lamela na vnitřním poloměru
Lamela na vnějším poloměru

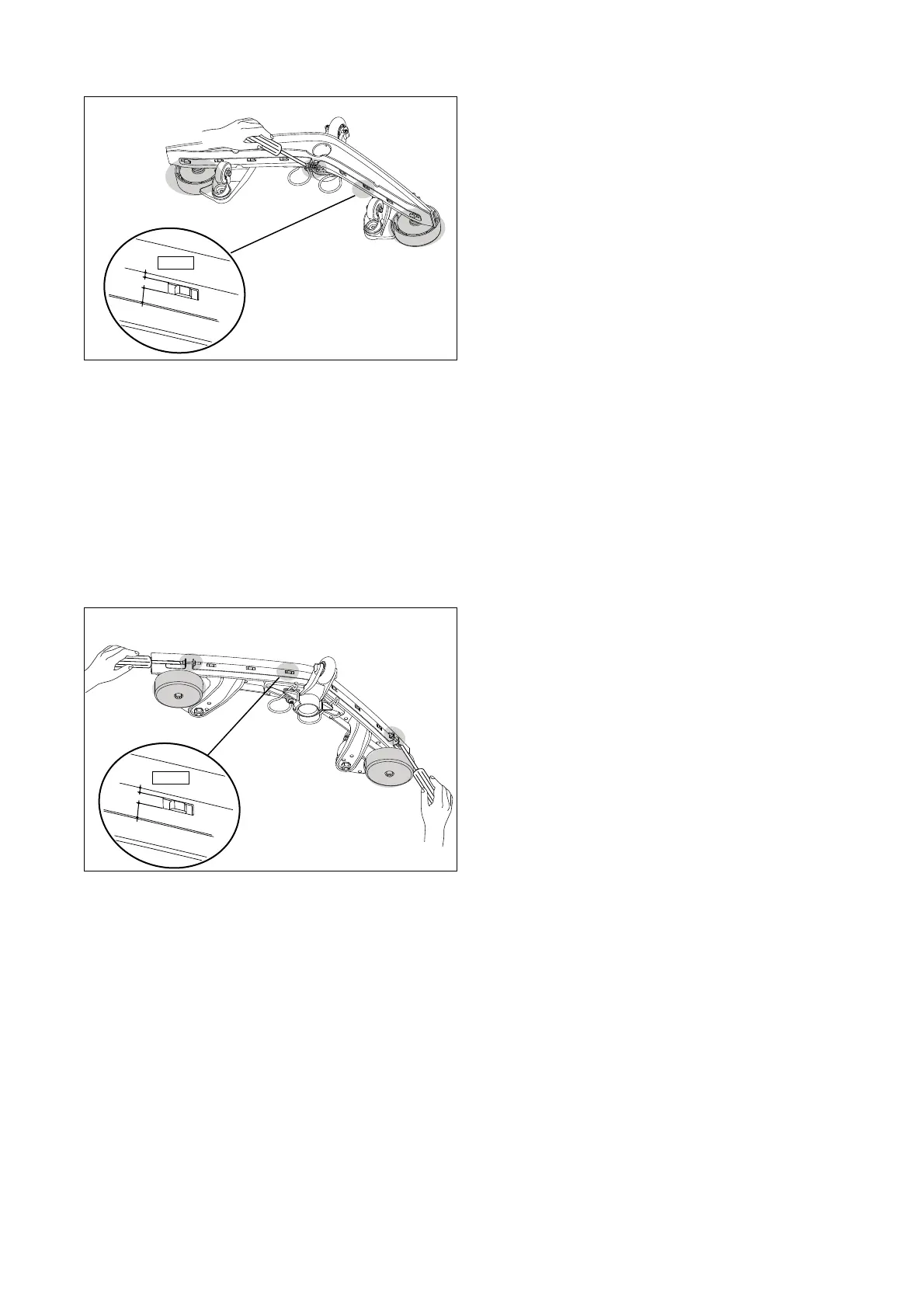

• Čisté těleso sací lišty položte odraznými kotouči dolů na
pevný podklad (stůl, podlaha atd.). (detail I1)
• Povolte šroub (neodstraňujte jej) uprostřed 2dílného uta-
hovacího pásu tak, aby mohl být utahovací pás odstraněn.
(detail I2)
• Těleso sací lišty, lamely a utahovací pás vyčistěte kartá-
čem pod tekoucí vodou.
• Obrácenou nebo novou lamelu namontujte na těleso sací
lišty.
• Utahovací pás nasaďte ve správné poloze zpět na lamelu
(detail I3).
• Napněte utahovací pás. (detail I2)
• Čisté těleso sací lišty položte odraznými kotouči dolů na
pevný podklad (stůl, podlaha atd.). (detail A1)
• Povolte šrouby (neodstraňujte je) vlevo a vpravo na 3díl-
ném utahovacím pásu tak, aby mohl být utahovací pás od-
straněn. (detail A2)
• Těleso sací lišty, lamely a utahovací pás vyčistěte kartá-
čem pod tekoucí vodou.
• Obrácenou nebo novou lamelu namontujte na těleso sací
lišty.
• Utahovací pás nasaďte ve správné poloze zpět na lamelu
(detail A3).
• Napněte utahovací pás. (detail A2)
