324
Lamelă în raza interioară
Lamelă pe raza exterioară

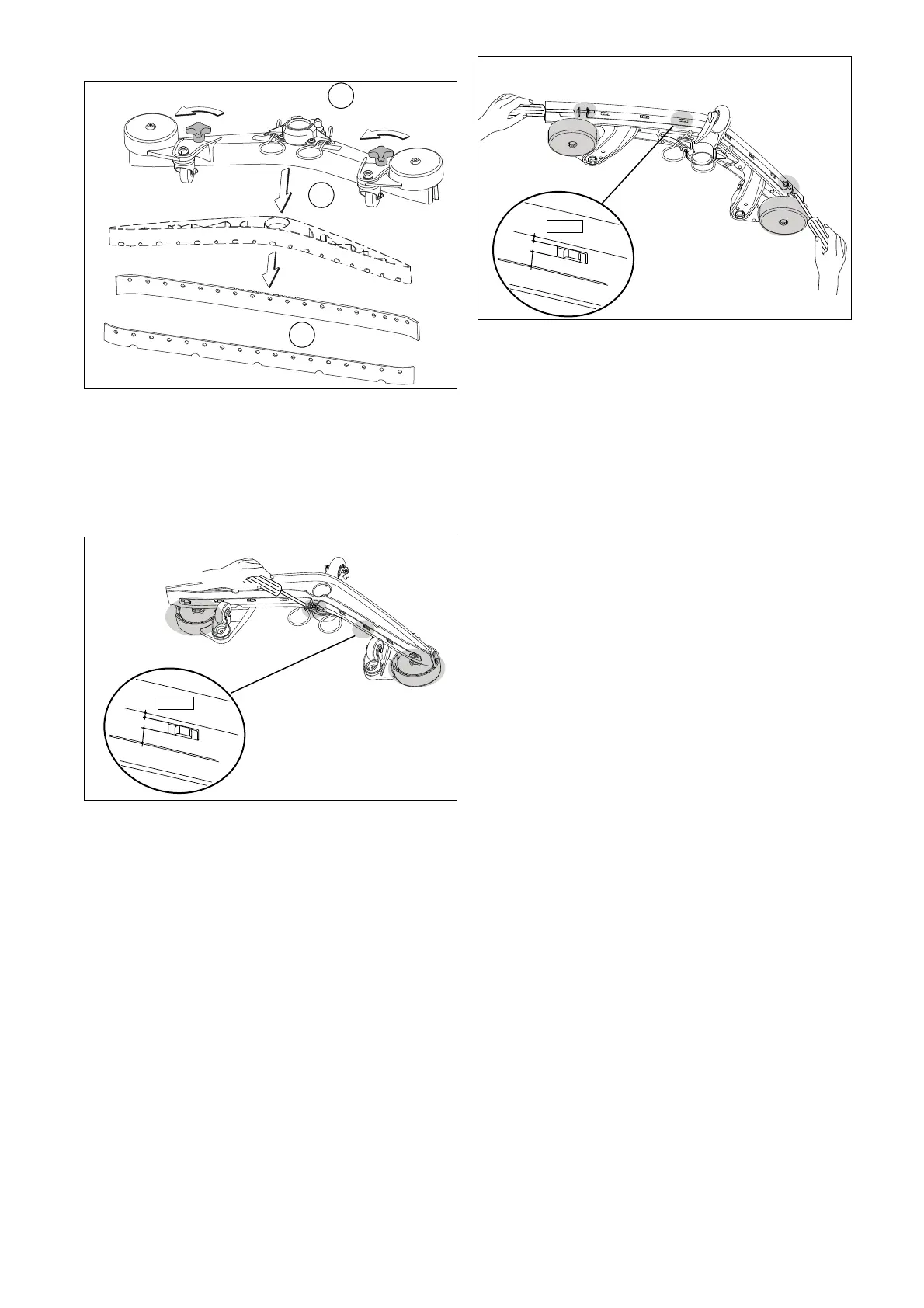

• Deşurubaţi rozetele (1), scoateţi corpul lamelelor (2) din
corpul duzei şi scoateţi lamelele (3)
• Acum puteţi să întoarceţi sau să înlocuiţi lamelele.
• Reintroduceţi corpul lamelelor (2) în corpul duzei şi înşu-
rubaţi rozetele (1).
• Poziţionaţi corpul curat de duză cu rolele deflectoare în jos
pe o suprafaţă stabilă (masă, pardoseală, etc.). (Detaiu I1)
• Slăbiţi şurubul (nu se scoate), din mijlocul tijei de tensiona-
re din 2 componente până ce aceasta se poate scoate.
(Detaliu I2)
• Curăţaţi cu o perie corpul duzei, lamelele şi tija de tensio-
nare sub jet de apă.
• Montaţi pe corpul duzei lamela „întoarsă“ sau lamela nouă.
• Repoziţionaţi în poziţia corectă tija de tensionare pe lamelă
(detaliu I3).
• Tensionaţi tija de tensionare. (Detaliu I2)
• Poziţionaţi corpul curat de duză cu rolele deflectoare în jos
pe o suprafaţă stabilă (masă, pardoseală, etc.). (Detaiu A1)
• Slăbiţi şuruburile (nu se scot), din stânga şi dreapta tijei de
tensionare din 3 componente până ce aceasta se poate
scoate. (Detaliu A2)
• Curăţaţi cu o perie corpul duzei, lamelele şi tija de tensio-
nare sub jet de apă.
• Montaţi pe corpul duzei lamela „întoarsă“ sau lamela nouă.
• Repoziţionaţi în poziţia corectă tija de tensionare pe lamelă
(detaliu A3).
• Tensionaţi tija de tensionare. (Detaliu A2)
