Lamela vo vnútornom oblúku.
Lamela na vonkajšom oblúku

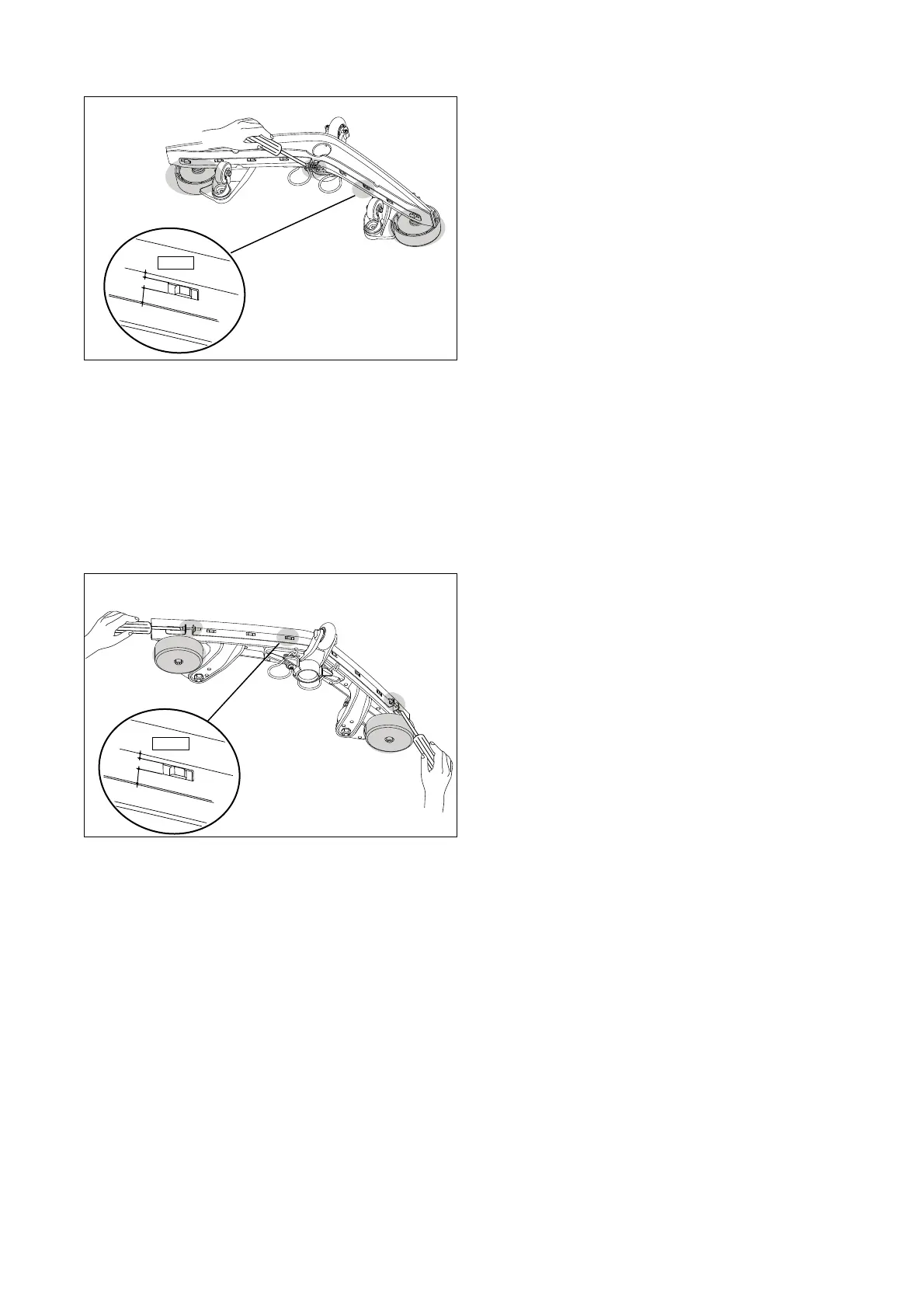

• Čisté teleso hubice s vyhýbacími kolieskami položte na
pevný podklad (stôl, podlahu, atď.). (detail I1)
• Skrutku v strede 2-dielneho upínacieho pásu povoľte (ne-
odstraňujte), kým sa upínací pás nedá odstrániť. (detail I2)
• Teleso hubice, lamely a upínací pás vyčistite kefou pod te-
čúcou vodou.
• Na teleso hubice namontujte „otočené“ alebo nové lamely.
• Upínací pás nasaďte v správnej polohe naspäť na lamelu
(detail I3).
• Upínací pás upnite. (detail I2)
• Čisté teleso hubice s vyhýbacími kolieskami položte na
pevný podklad (stôl, podlahu, atď.). (detail A1)
• Skrutky vľavo a vpravo na 3-dielnom upínacom páse povoľ-
te (neodstraňujte), kým sa upínací pás nedá odstrániť. (de-
tail A2)
• Teleso hubice, lamely a upínací pás vyčistite kefou pod te-
čúcou vodou.
• Na teleso hubice namontujte „otočené“ alebo nové lamely.
• Upínací pás nasaďte v správnej polohe späť na lamelu
(detail A3).
• Upínací pás upnite. (detail A2)
