24

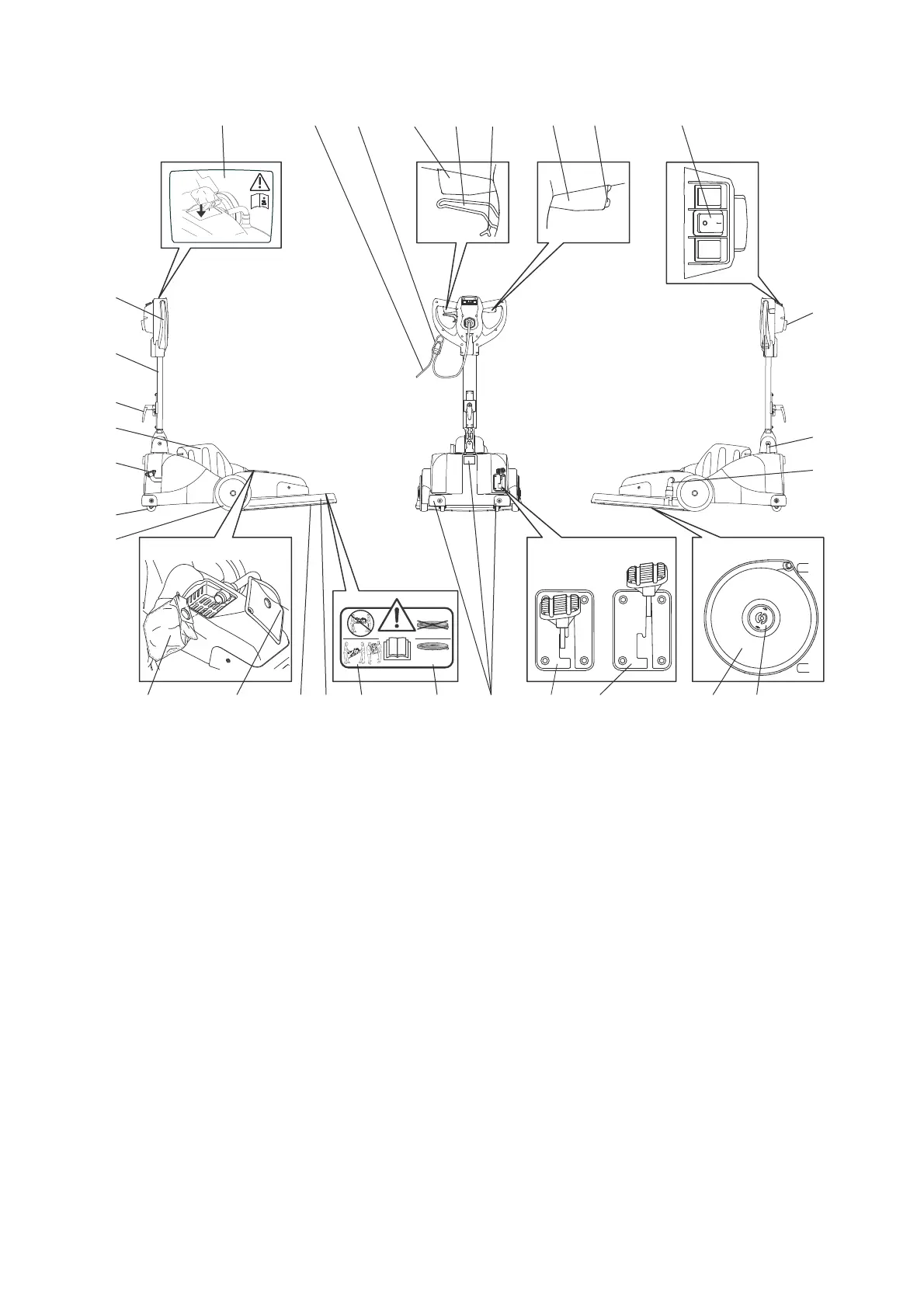

Disposição estrutural
1 Alça da máquina
2 Barra-guia de aço
3 Gancho do cabo
4 Tampa do motor
5 Ferramenta do pedal
6 Rodas de suporte
7 Rodas de transporte
8 Coletor de pó de velo de direção única
9 Tampa do reservatório do coletor de pó
10 Ferramenta (esponja)
11 Tampa da ferramenta
12 Avisa de transporte
13 Aviso de tipo de esponja
14 Proteção do perfil
15 Posição de parada do pedal (ferramenta acima)
16 Posição de funcionamento do pedal (ferramenta
abaixo)
17 Disco de acionamento
18 Fixação da esponja
19 Mangueira de sucção
20 Passagem do cabo
21 Roteamento de cabos (para o UK e NA com plugue
especial)
22 Botão principal (ON = I /OFF = 0)
23 Botão de segurança
24 Alavanca direita de operação (motor ON/OFF)
25 Alavanca de ajuste (para o movimento livre da bar-
ra-guia de aço)
26 Alavanca de ajuste para a inclinação da barra-guia
de aço)
27 Alavanca esquerda de operação (motor ON/OFF)
28 Suporte do cabo
29 Cabo de energia
30 Aviso para a inserção do coletor de pó de velo
1
2
3
4
5
6
7
8151617
20
19
21
22
2324
26 2527282930
1810 11 14
HIGH SPEED PAD
min.
2000 rpm
PAD
12 139
