52

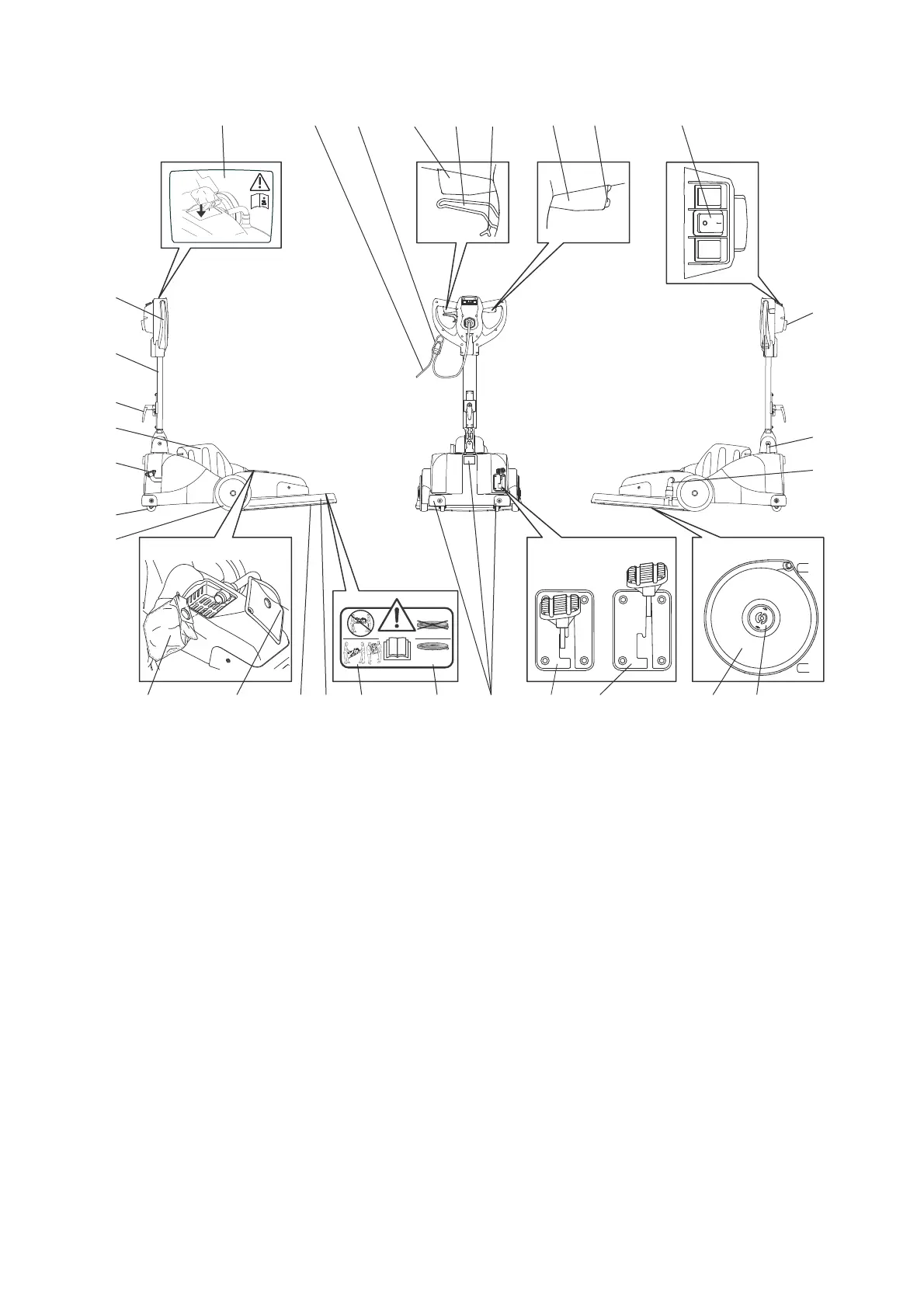

Aufbauübersicht
1 Führungsgriff
2 Führungsstange
3 Kabelhaken
4 Motorabdeckung
5 Fusspedal Werkzeug
6 Stützräder
7 Transporträder
8 Einweg Vliesstaubsack
9 Abdeckung Staubsackraum
10 Werkzeug (Pad)
11 Werkzeugabdeckung
12 Warnhinweis für Transport
13 Warnhinweis für Padtyp
14 Schutzprofil
15 Fusspedal Parkposition (Werkzeug oben)
16 Fusspedal Arbeitsposition (Werkzeug unten)
17 Führungsteller
18 Pad Befestigung
19 Saugschlauch
20 Kabeldurchführung
21 Kabeleinführung (für UK und NA mit speziellem
Stecker)
22 Hauptschalter (Ein = I / Aus = 0)
23 Sicherheitsschalter
24 Schalthebel rechts (Motor Ein/Aus)
25 Verstellhebelarretierung (für freies Bewegen der
Führungsstange)
26 Verstellhebel für die Neigung der Führungsstange
27 Schalthebel links (Motor Ein/Aus)
28 Kabelzugentlastung
29 Netzkabel
30 Warnhinweis für das Einsetzen des Vliesstaubsack
1
2
3
4
5
6
7
8151617
20
19
21
22
2324
26 2527282930
1810 11 14
HIGH SPEED PAD
min.
2000 rpm
PAD
12 139
