Taski swingo 755 - Vista General de la Estructura

102

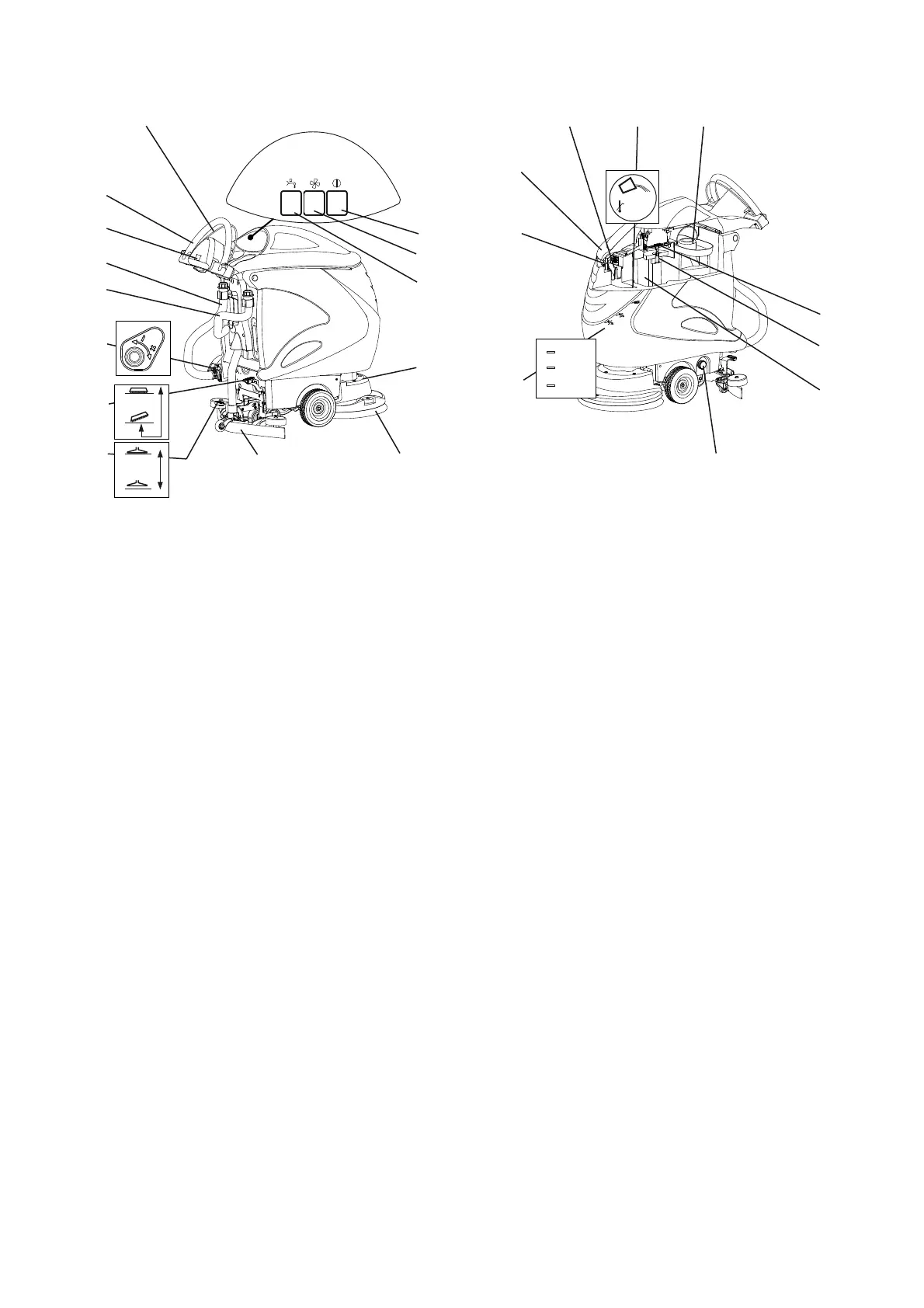

Vista general de la estructura.
1 Accionamiento del estribo de conmutación
2 Timón
3 Contador de horas de servicio (opcional)
4 Manguera de drenaje de solución de limpieza (cu-
bierta azul)
5 Manguera de drenaje de agua sucia (cubierta roja)
6 Regulación del agua
7 Pedal de herramienta
8 Pedal de labios
9 Labios
10 Herramienta (cepillos, almohadillas, etc.)
11 Unidad de cepillos
12 Interruptor protegido solución de limpieza
13 Interruptor protegido unidad de aspiración
14 Interruptor principal
15 Indicador de nivel de llenado
16 Filtro del tanque de agua limpia
17 Tanque de recuperación
18 Flotador (protección contra sobrellenado del tan-
que de recuperación)
19 Filtro de aspiración
20 Tamiz de la suciedad
21 Tanque de agua limpia
22 Ayuda para la dosificación
23 Tapa del depósito
24 Desbloqueo de la tapa del tanque
8
910
7
6
2
3
4
5
1
14
13
12
11
21 2022
15
16
17
18
19
24
23
max.60°C
max.140°F
MAX
3/4
1/2
