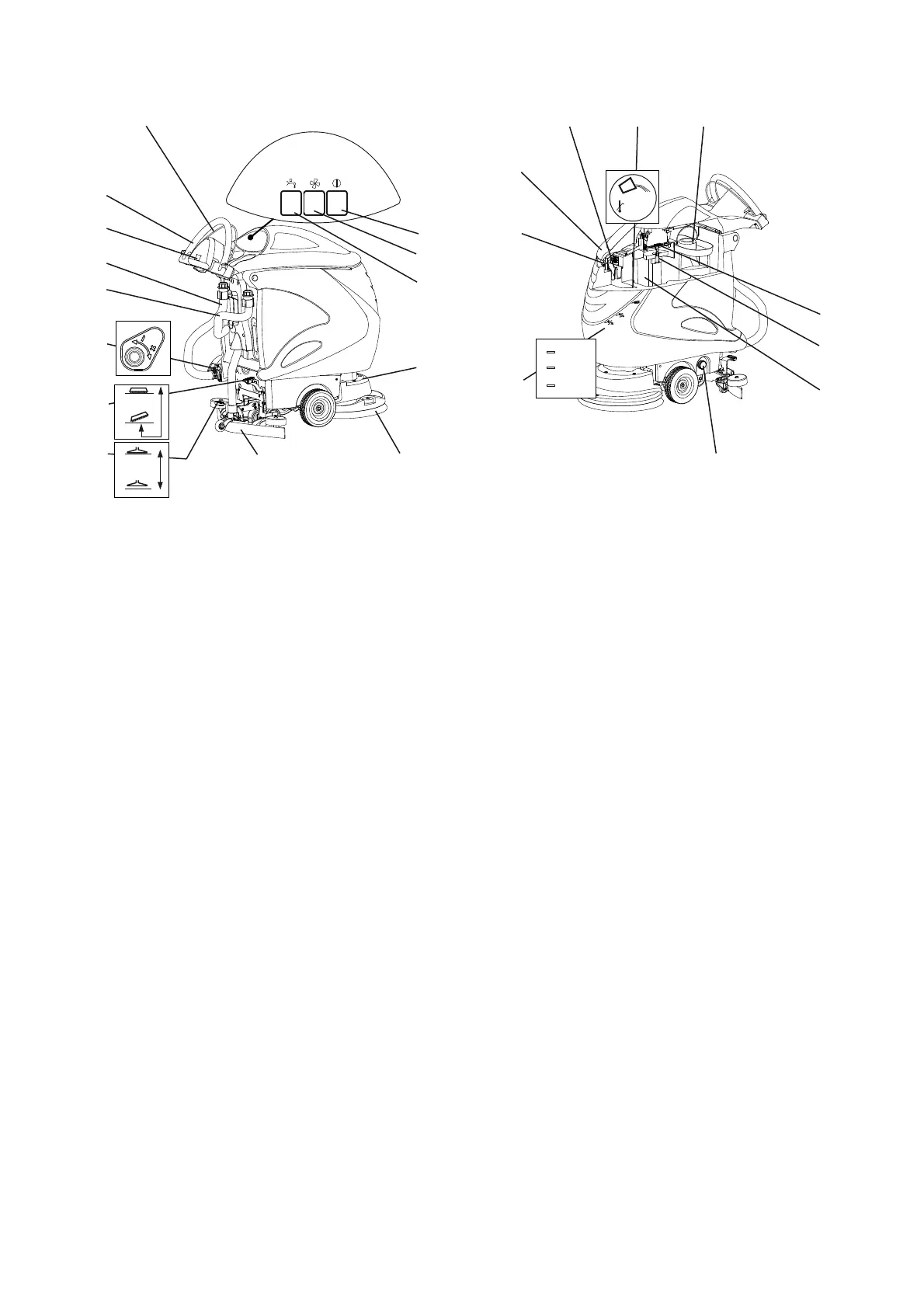

Aufbauübersicht
1 Schaltbügel Antrieb
2 Fahrgriff
3 Betriebsstundenzähler (Option)
4 Entleerschlauch Reinigungslösung (blauer Deckel)
5 Entleerschlauch Schmutzwasser (roter Deckel)
6 Wasserregulierung
7 Fusspedal Werkzeug
8 Fusspedal Saugdüse
9 Saugdüse
10 Wekzeug (Bürsten, Pads, etc.)
11 Werkzeugaggregat
12 Schalter Reinigungslösung
13 Schalter Saugaggregat
14 Hauptschalter
15 Anzeige Füllhöhe
16 Filter Frischwassertank
17 Schmutzwassertank
18 Schwimmer (Überfüllsicherung Schmutzwasser-
tank)
19 Saugfilter
20 Grobschmutzkorb
21 Frischwassertank
22 Dosierhilfe
23 Tankdeckel
24 Tankdeckelentriegelung
8
910
7
6
2
3
4
5
1
14
13
12
11
21 2022
15
16
17
18
19
24
23
max.60°C
max.140°F
MAX
3/4
1/2
