32

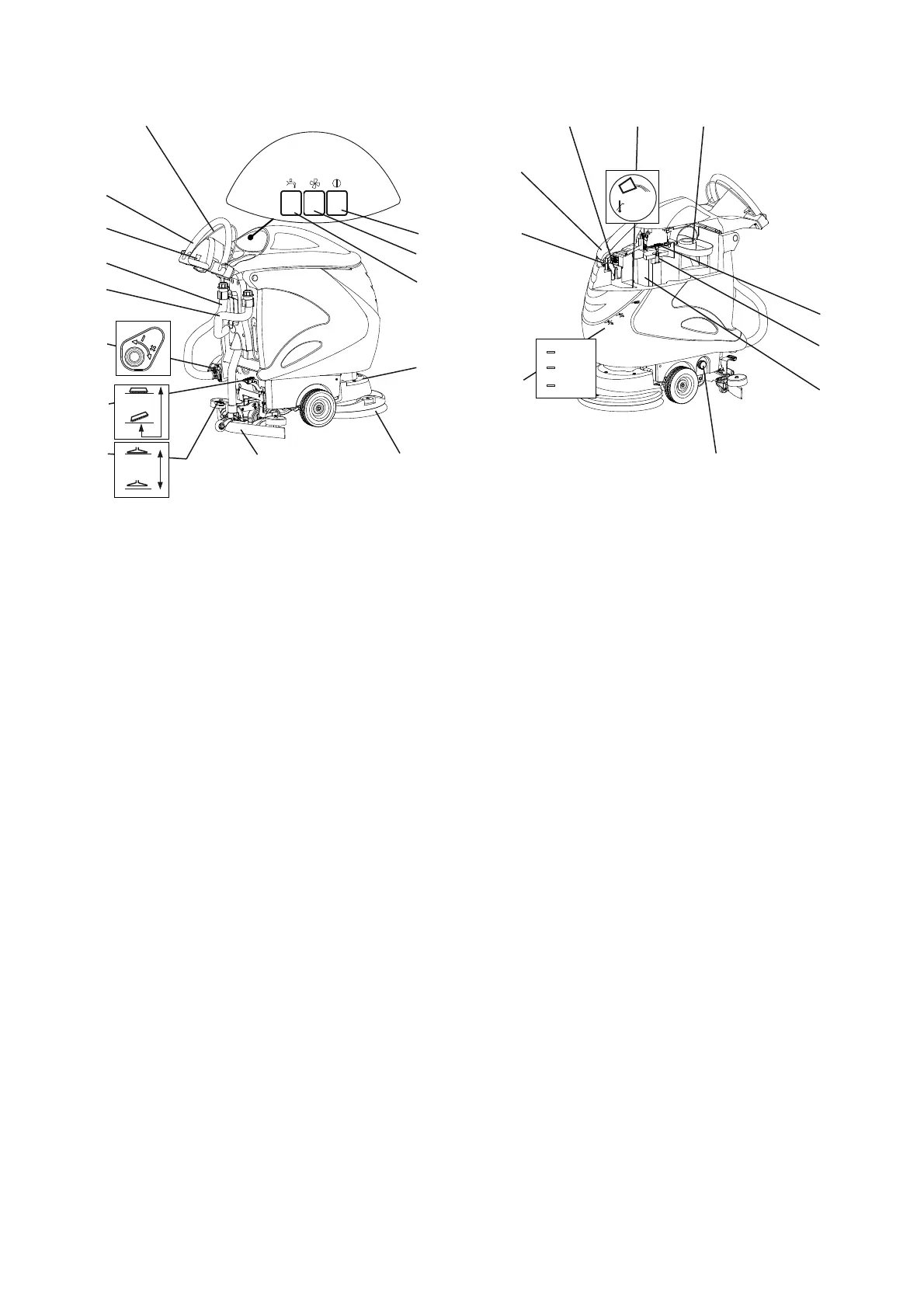

Disposição estrutural
1 Acionamento arco de conexão
2 Volante
3 Contador horário (opcional)
4 Mangueira de drenagem da solução de limpeza
(tampa azul)
5 Mangueira de drenagem da água suja (tampa ver-
melha)
6 Regulação da água
7 Ferramenta do pedal
8 Pedal do rodo
9 Rodo
10 Ferramenta (escovas, discos, etc.)
11 Escova
12 Interruptor da solução de limpeza
13 Interruptor da unidade de sucção
14 Interruptor principal
15 Indicador do nível de enchimento
16 Filtro do tanque de água limpa
17 Tanque de recuperação
18 Boia (proteção contra transbordo do tanque de re-
cuperação)
19 Filtro de aspiração
20 Filtro de sujidade
21 Tanque de água limpa
22 Doseador auxiliar
23 Tampa do tanque
24 Tampa desbloqueio do tanque
8
910
7
6
2
3
4
5
1
14
13
12
11
21 2022
15
16
17
18
19
24
23
max.60°C
max.140°F
MAX
3/4
1/2
