Zamjena lamela swingo 1255
Lamela u unutrašnjem promjeru
Lamela na vanjskom promjeru

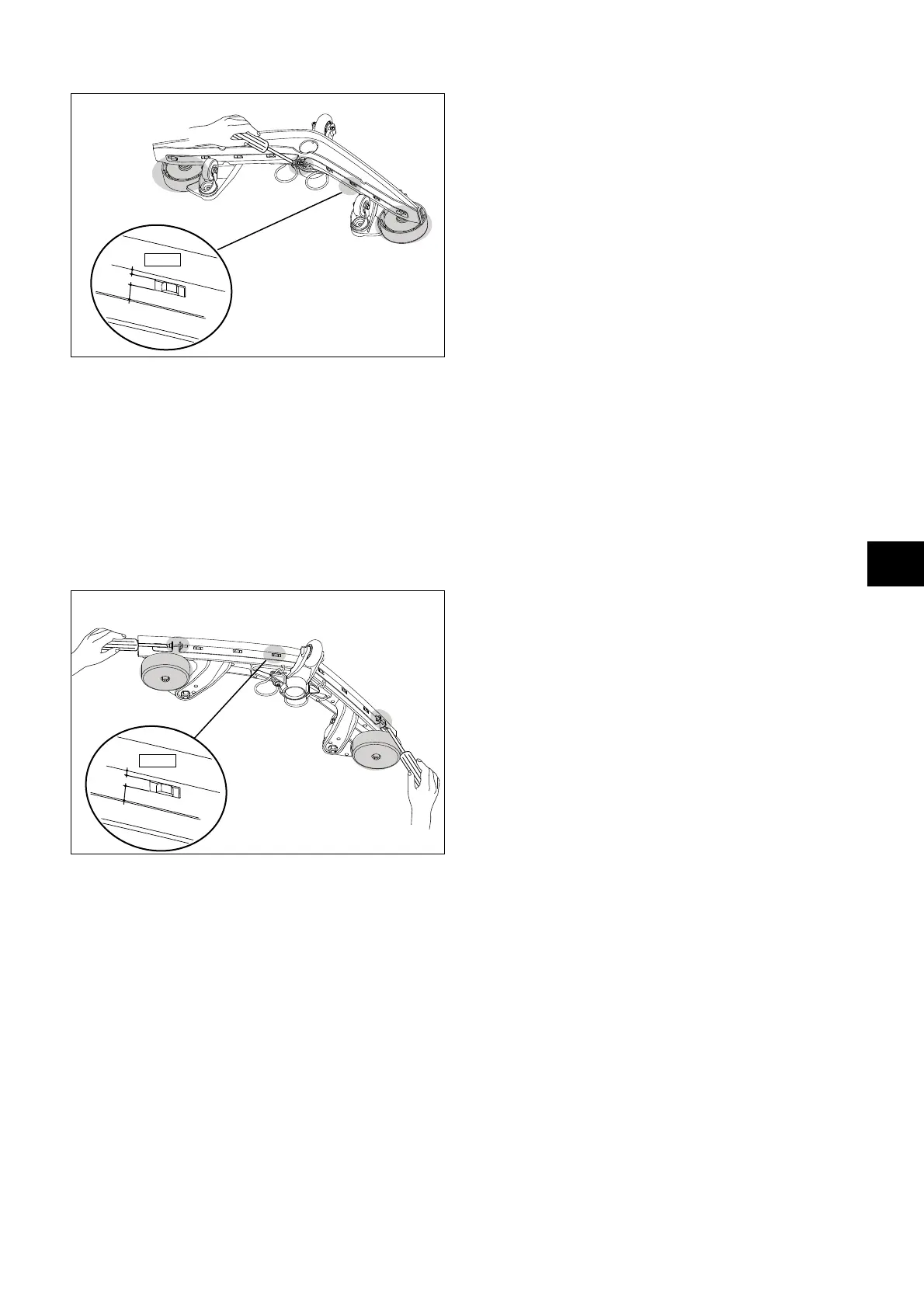

• Položite čisto tijelo mlaznice s amortizerima prema dolje na
čvrstu podlogu (stol, pod, itd.) (Detalj I1)
• Otpustite vijak (nemojte ga u potpunosti skinuti) u sredini
dvodijelne stezne šipke toliko da se stezna šipka može
ukloniti. (Detalj I2)
• Očistite tijelo mlaznice, lamele i steznu šipku pod tekućom
vodom, uz pomoć četke.
• Montirajte „preokrenute“ ili nove lamele na tijelo mlaznice.
• Ponovno postavite steznu šipku u ispravnom položaju na
lamelu (detalj I3).
• Zategnite steznu šipku. (Detalj I2)
• Položite čisto tijelo mlaznice s amortizerima prema dolje na
čvrstu podlogu (stol, pod, itd.) (Detalj A1)
• Otpustite vijak (nemojte ga u potpunosti skinuti) na lijevoj i
desnoj strani trodijelne stezne šipke toliko da se stezna
šipka može ukloniti. (Detalj A2)
• Očistite tijelo mlaznice, lamele i steznu šipku pod tekućom
vodom, uz pomoć četke.
• Montirajte „preokrenute“ ili nove lamele na tijelo mlaznice.
• Ponovno postavite steznu šipku u ispravnom položaju na
lamelu (detalj A3).
• Zategnite steznu šipku. (Detalj A2)
