24

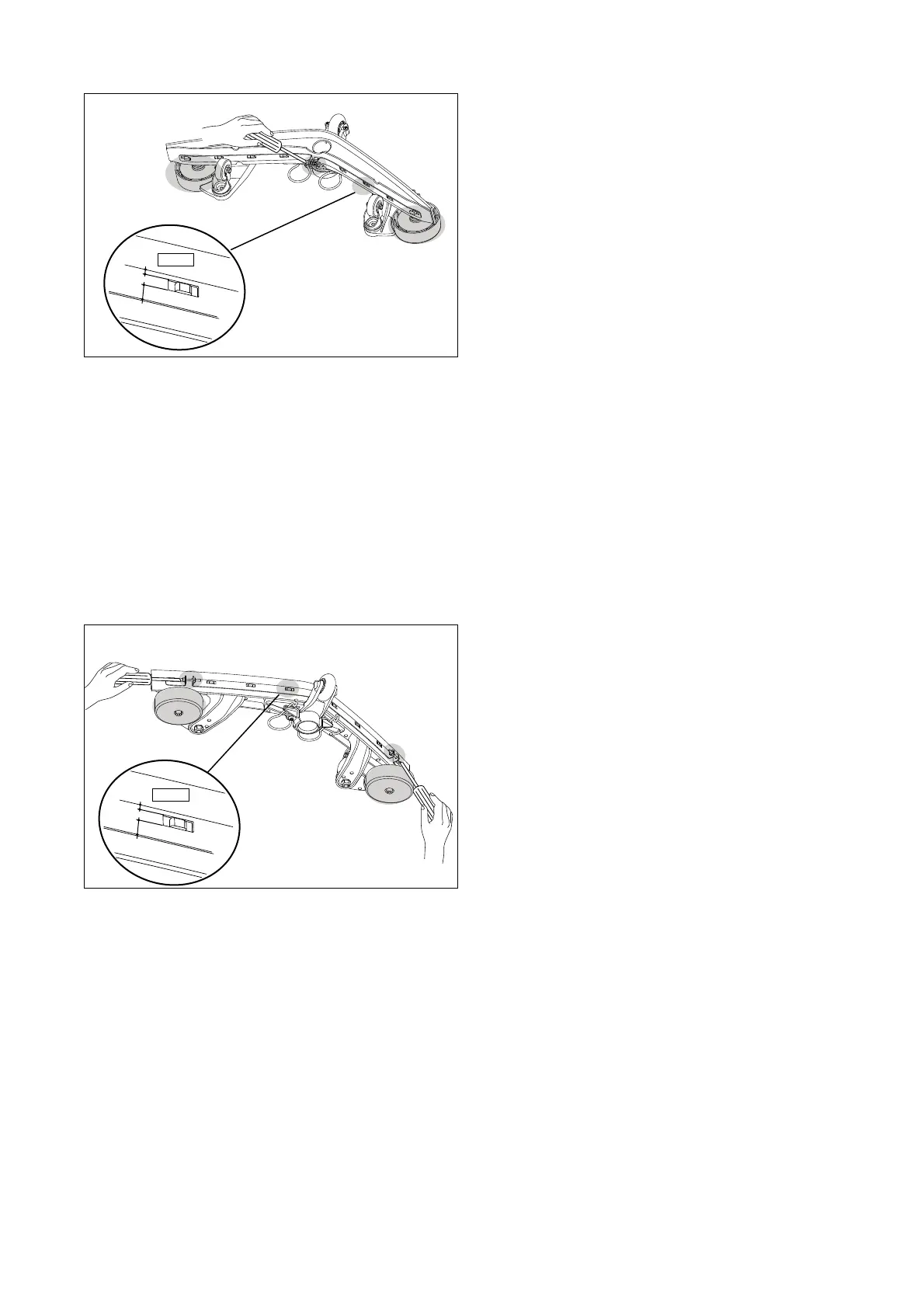

Смяна на ламели swingo 1255
Ламела във вътрешния радиус
Ламела на външния радиус
• Поставете чистия корпус на дюзата с отбиващите рол-
ки надолу върху стабилна повърхност (маса, под и т.н.)
(Детайл I1)
• Развийте болта (не го сваляйте напълно) в средата на
2-секционната опъваща шейна така че шейната да
може да се свали. (Детайл I2)
• Почистете корпуса на дюзата, ламелите и опъващата
шейна под течаща вода с помощта на четка.
• Монтирайте "обърнатата" или новата ламела към тяло-
то на дюзата.
• Поставете отново опъващата шейна в правилната по-
зиция върху ламелата (детайл I3).
• Изпънете опъващата шейна. (Детайл I2)
• Поставете чистия корпус на дюзата с отбиващите рол-
ки надолу върху стабилна повърхност (маса, под и т.н.)
(Детайл A1)
• Развийте болтовете (не ги сваляйте напълно) вляво и
вдясно на 3-секционната опъваща шейна за опъване
така че шейната да може да се свали. (Детайл A2)
• Почистете корпуса на дюзата, ламелите и опъващата
шейна под течаща вода с помощта на четка.
• Монтирайте "обърнатата" или новата ламела към тяло-
то на дюзата.
• Поставете отново опъващата шейна в правилната по-
зиция върху ламелата (детайл А3).
• Изпънете опъващата шейна. (Детайл A2)
I
I2
I1
I1
I3
X
X<
Y
Y
A
A2
A2
A1
A1
A3
X
X<
Y
Y
