52

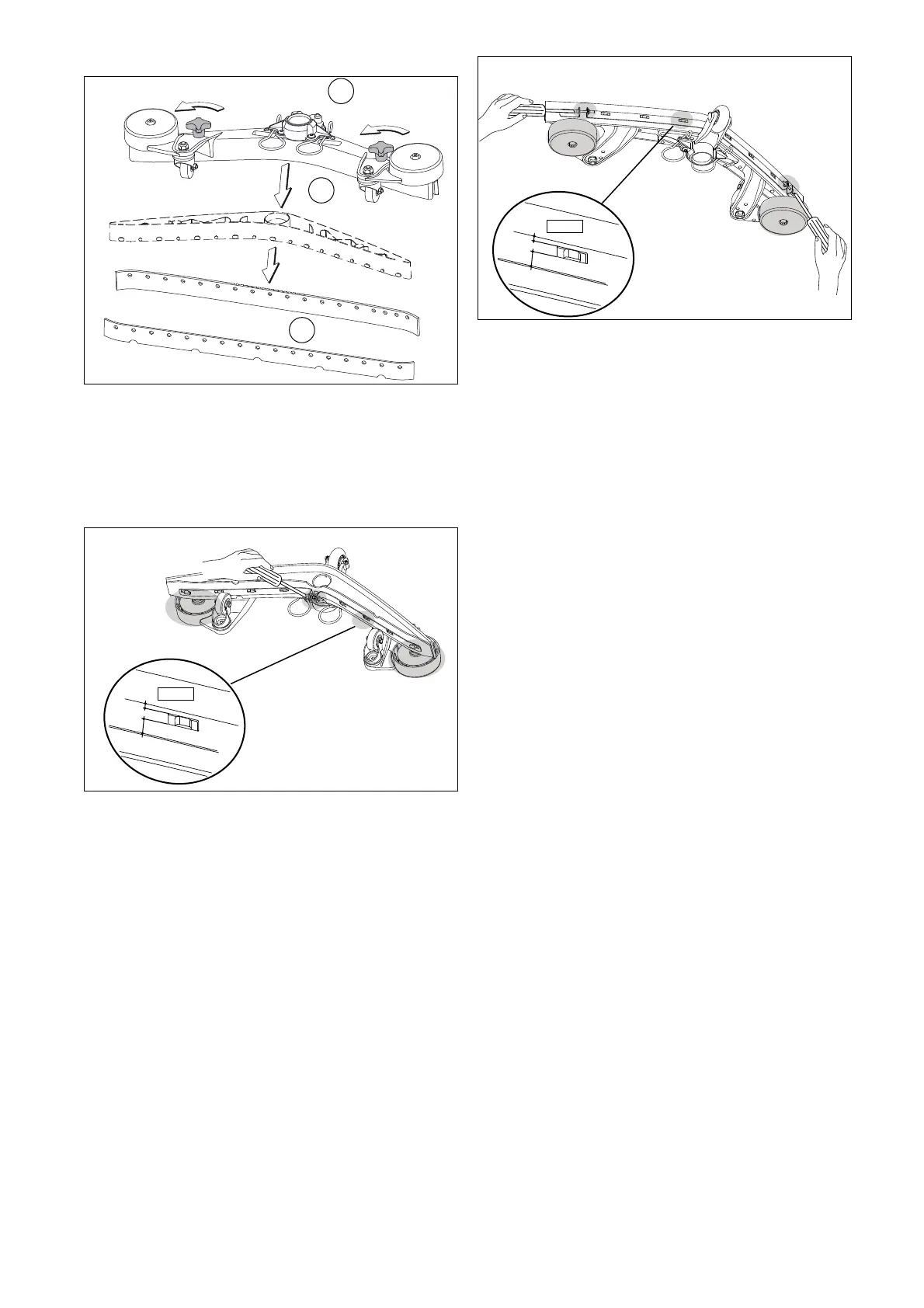

Výměna lamel swingo 755
Výměna lamel swingo 1255
Lamela na vnitřním poloměru
Lamela na vnějším poloměru
• Odšroubujte hvězdicové knoflíky (1), vytáhněte lamelové
těleso (2) z tělesa sací lišty a sejměte lamely (3).
• Nyní můžete otočit nebo vyměnit lamely.
• Lamelové těleso (2) vložte zpět do tělesa sací lišty a za-
šroubujte hvězdicové knoflíky (1).
• Čisté těleso sací lišty položte odraznými kotouči dolů na
pevný podklad (stůl, podlaha atd.). (detail I1)
• Povolte šroub (neodstraňujte jej) uprostřed 2dílného uta-
hovacího pásu tak, aby mohl být utahovací pás odstraněn.
(detail I2)
• Těleso sací lišty, lamely a utahovací pás vyčistěte kartá-
čem pod tekoucí vodou.
• Obrácenou nebo novou lamelu namontujte na těleso sací
lišty.
• Utahovací pás nasaďte ve správné poloze zpět na lamelu
(detail I3).
• Napněte utahovací pás. (detail I2)
3
1
2
I
I2
I1
I1
I3
X
X<
Y
Y
• Čisté těleso sací lišty položte odraznými kotouči dolů na
pevný podklad (stůl, podlaha atd.). (detail A1)
• Povolte šrouby (neodstraňujte je) vlevo a vpravo na 3díl-
ném utahovacím pásu tak, aby mohl být utahovací pás od-
straněn. (detail A2)
• Těleso sací lišty, lamely a utahovací pás vyčistěte kartá-
čem pod tekoucí vodou.
• Obrácenou nebo novou lamelu namontujte na těleso sací
lišty.
• Utahovací pás nasaďte ve správné poloze zpět na lamelu
(detail A3).
• Napněte utahovací pás. (detail A2)
A
A2
A2
A1
A1
A3
X
X<
Y
Y
