Udskiftning af blade på swingo 1255
Blade i den indvendige radius.
Blade på den udvendige radius

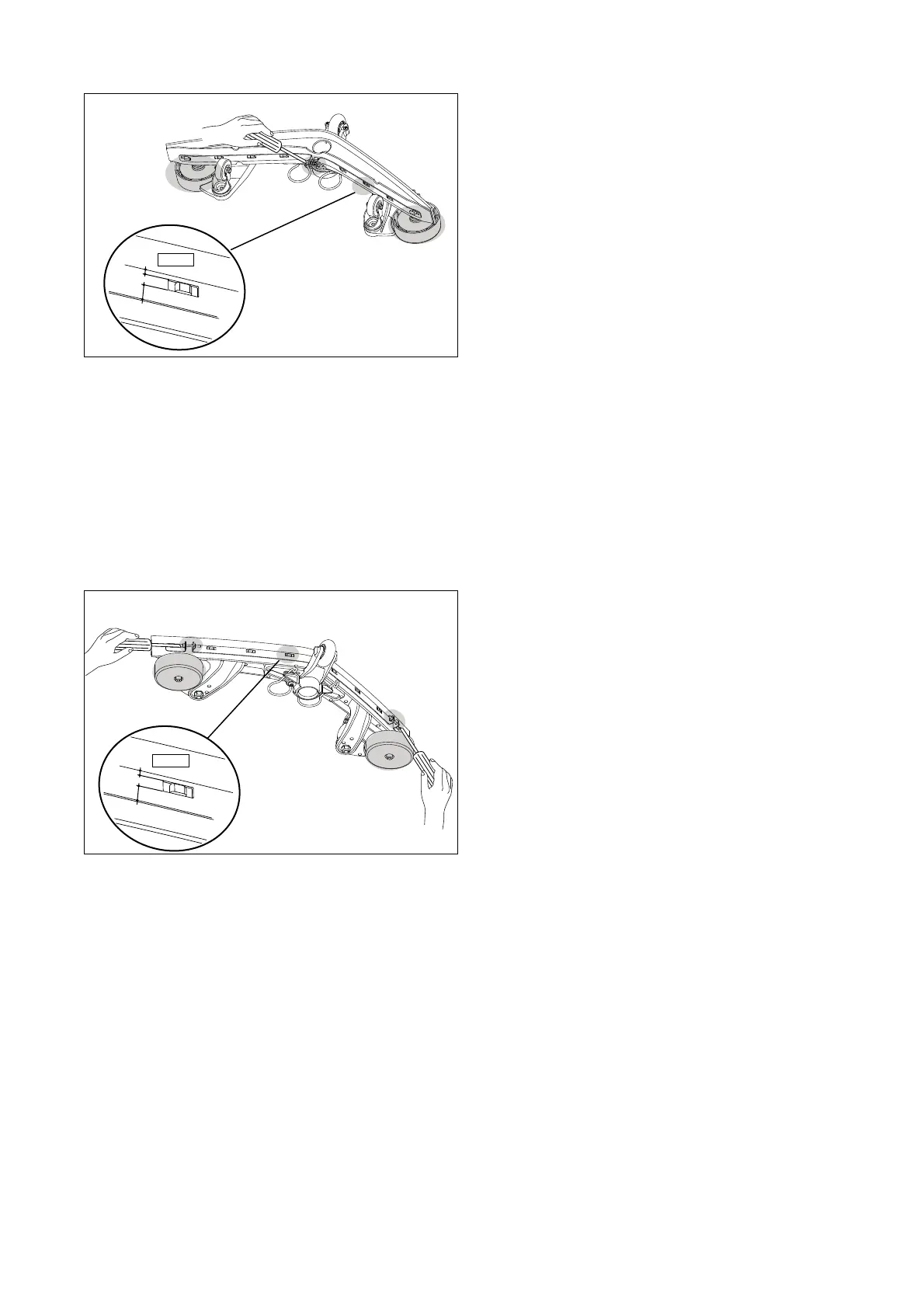

• Læg den rene skviser på et fast underlag (bord, gulv osv.)
med afviserrullerne vendt nedad. (Detalje I1)
• Løsn skruen (tag den ikke helt af) i midten af det todelte
spændebånd indtil spændebåndet kan tages af. (Detalje
I2)
• Gør skviseren, bladene og spændebåndet rene med en
børste under rindende vand.
• Monter de "vendte" eller nye blade på skviseren.
• Sæt spændebåndet i den rigtige position på bladet igen
(detalje I3).
• Spænd spændebåndet. (Detalje I2)
• Læg den rene skviser på et fast underlag (bord, gulv osv.)
med afviserrullerne vendt nedad. (Detalje A1)
• Løsn skruerne (tag den ikke helt af) til venstre og højre for
det tredelte spændebånd indtil spændebåndet kan tages
af. (Detalje A2)
• Gør skviseren, bladene og spændebåndet rene med en
børste under rindende vand.
• Monter de "vendte" eller nye blade på skviseren.
• Sæt spændebåndet i den rigtige position på bladet igen
(detalje A3).
• Spænd spændebåndet. (Detalje A2)
