80

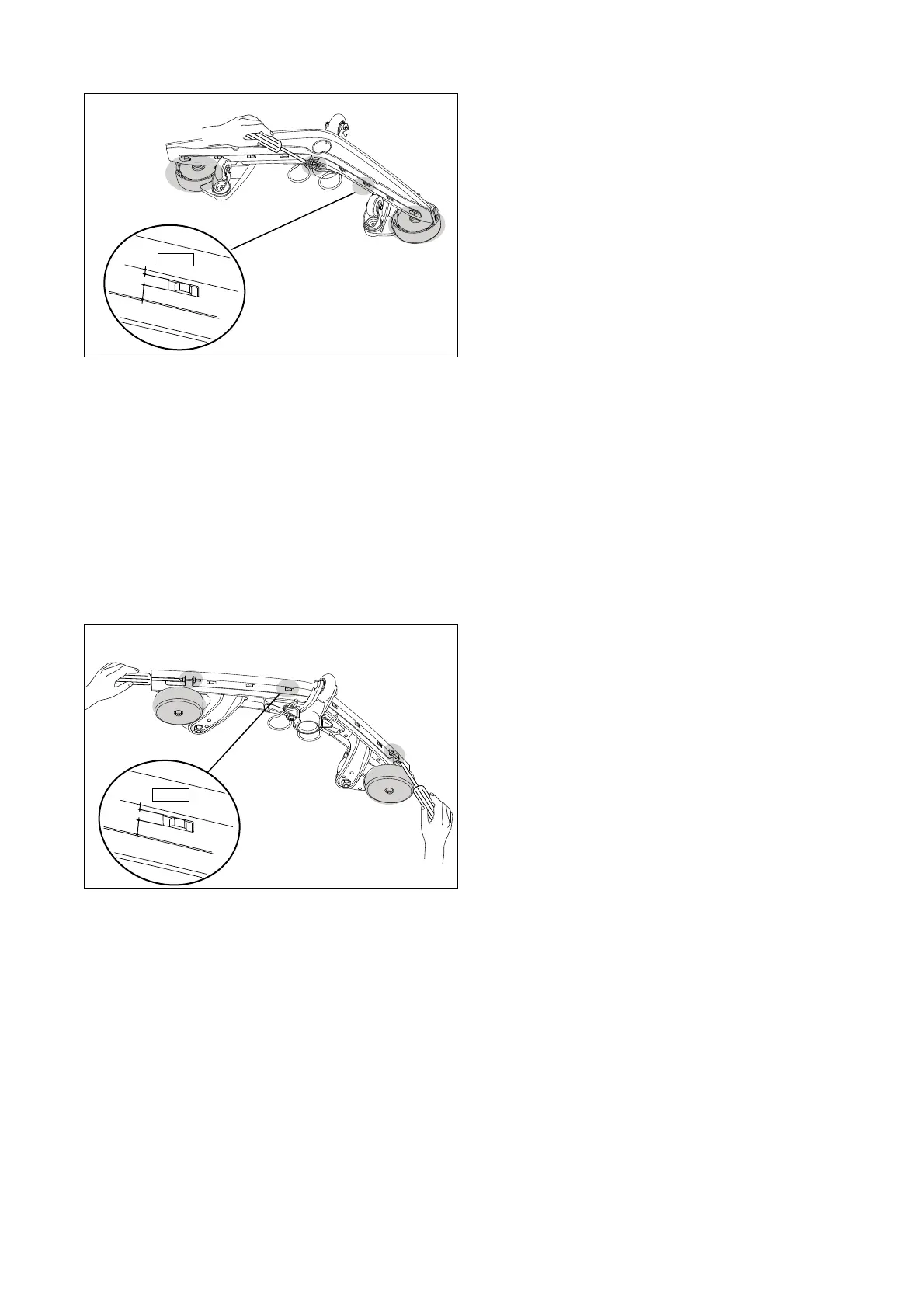

Lamellenwechsel swingo 1255
Lamelle im Innenradius
Lamelle am Aussenradius
• Legen Sie den sauberen Düsenkörper mit den Abweisrol-
len nach unten auf einen festen Untergrund (Tisch, Boden,
etc.). (Detail I1)
• Lösen Sie die Schraube (nicht ganz entfernen), in der Mitte
der 2-teiligen Spannschiene bis die Spannschiene entfernt
werden kann. (Detail I2)
• Reinigen Sie den Düsenkörper, Lamellen und die Spann-
schiene unter fliessendem Wasser mit einer Bürste.
• Montieren Sie die ”gewendete” oder die neue Lamelle auf
den Düsenkörper.
• Setzen Sie die Spannschiene in der richtigen Position wie-
der auf die Lamelle (Detail I3).
• Spannen Sie die Spannschiene. (Detail I2)
• Legen Sie den sauberen Düsenkörper mit den Abweisrol-
len nach unten auf einen festen Untergrund (Tisch, Boden,
etc.). (Detail A1)
• Lösen Sie die Schrauben (nicht ganz entfernen), links und
rechts der 3-teiligen Spannschiene bis die Spannschiene
entfernt werden kann. (Detail A2)
• Reinigen Sie den Düsenkörper, Lamellen und die Spann-
schiene unter fliessendem Wasser mit einer Bürste.
• Montieren Sie die ”gewendete” oder die neue Lamelle auf
den Düsenkörper.
• Setzen Sie die Spannschiene in der richtigen Position wie-
der auf die Lamelle (Detail A3).
• Spannen Sie die Spannschiene. (Detail A2)
