tau K206MA User Manual

3
TRA
FR
TCA
CH2
PROG
CH1
F4
16A
F3
3.15A
F5
10A
DL6
DL5
DL4
DL3
DL2
DL1
DL8
DL7
1 2 3 4 5 6 7 8 9 10 11 12
K206MA
DL6
DL5
DL4
DL3
DL2
DL1
DL8
FIXED SAFETY EDGE
CLOSE
STOP
OPEN/CLOSE
OPEN
ERRORS
DL7 BATT
TCA
+-
FR
+-
+-
1 2 3 4 5 6 7 8
9 10 11 12
Dip-switchesON
FS1
TRASF
FS2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23242526272829303132
Flashing
light
18V DC
max. 20W
Open/Close
- 0 V
+ 18 V
- 0 V
+ 18 V
- 0 V
Stop
Common
Common
Open
Close
Vandal-proof
2nd radio
channel
Fixed safety edge
- 0 V
+ 18 V
- 0 V
Photocell (N.C.)
Common
Photocells
RX
1 2 3 4 5
TX
1 2
-
+
M
+5V ENC GND
Bar Led (White)
J6
NOT
USED
Aerial
BATT
- + - +
Stop Swing away system switch (optional)
- Photovoltaic system input
+ Photovoltaic system input
or
LUXE
LUXE-M
23242526272829303132
M
+5V ENC GND
- +
RBLO
J3
J4
Trimmer:

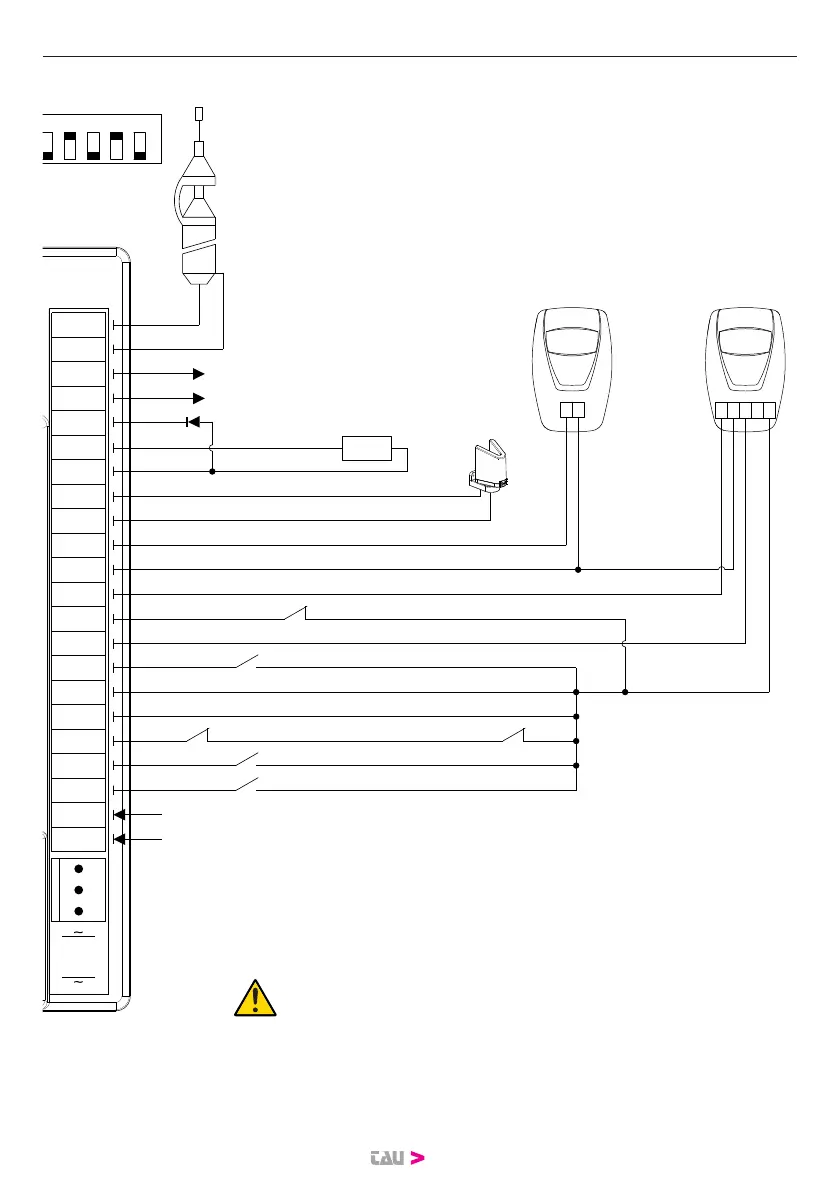

SCHÉMA CÂBLAGE K206MA / ESQUEMA DEL CABLEADO K206MA / ESQUEMA DE LIGAÇÕES K206MA
- Morsetti 1 - 2: Attenzione a NON invertire la polarità.
- Se il jumper 6 non è inserito, verrà attivata la modalità basso consumo e, al termine
di ogni manovra, le uscite 11-12, 12-13, 14-15, 16-17 e 16-18 verranno spente.
- Terminals 1 – 2: Careful NOT to invert polarity.
- If Jumper 6 is not plugged in, energy saving mode will be activated and, at the end
of each manouvre, outputs 11-12, 12-13, 14-15, 16-17 and 16-18 will be switched o.
- Klemmen 1 - 2: Achtung: Nicht verpolen.
- Wenn der Jumper 6 nicht eingesteckt ist, wird die Modalität Energiespar aktiviert und am
Ende jedes Manövers werden die Ausgänge 11-12, 12-13, 14-15, 16-17 und 16-18 abgeschaltet.
- Etaux 1 - 2: Assurez-vous de NE PAS inverser la polarité.
- Si el puente 6 no está insertado, se activará el modo de bajo consumo y, al nal de cada
maniobra, las salidas 11-12 , 12-13 , 14-15 , 16-17 y 16-18 se desconectarán.
- Bornes 1 - 2: Tenga cuidado en NO invertir la polaridad.
- Si le cavalier J6 n’est pas inséré, la fonction modalité consommation réduite sera activée et,
à la n de chaque manœuvre, les sorties 11-12, 12-13, 14-15, 16-17 e 16-18 seront désactivées.
- Terminais 1 – 2: Cuidado NÂO inverter a polaridade.
- Se o jumper J6 não está conectado, ele irá alternar para o modo de baixo consumo de ener-
gia e, ao nal de cada manobra, as saídas 11-12, 12-13, 14-15, 16-17 e 16-18 serão desligados.

tau K206MA Specifications

General

Brand	tau
Model	K206MA
Category	Control Panel
Language	English
