15
FRANÇAIS
A
Prises PHONO/Borne SIGNAL GND (masse
du signal)
Branchez les cordons RCA de la platine tourne-disque aux prises
PHONO.
Veillez à brancher:
la fiche blanche q la prise blanche (L : canal gauche)
la fiche rouge q la prise rouge (R : canal droit)
Branchez le fil de masse de la platine à la borne SIGNAL GND
(masse du signal).
B
Prises AUDIO IN/OUT
Un signal audio analogique 2 canaux d’entrée ou de sortie est
disponible sur ces prises. Raccordez l’appareil avec des câbles
RCA du commerce.
Veillez à brancher :
la fiche blanche q la prise blanche (L : canal gauche)
la fiche rouge q la prise rouge (R : canal droit)
C
Prises REMOTE CONTROL
Si vous possédez le T-R650, T-R650DAB ou CD-P650 de TEAC,
connectez la prise REMOTE CONTROL (A ou B) de chaque
appareil avec le cordon de télécommande (fourni avec le
T-R650, T-R650DAB ou CD-P650).
D
Renvoi d'alimentation (commuté)
Cette sortie n’est active que lorsque l’appareil est sous tension.
Attention :
Assurez-vous que la puissance électrique totale de tous les
équipements raccordés sur cette prise n’excède pas 100 W ou
500 mA.
E
Raccordement des enceintes
Attention :
Pour éviter d’endommager les enceintes avec un signal brusque
de niveau trop élevé, veillez à mettre l’appareil hors tension
avant de raccorder les enceintes.
< Vérifiez l’impédance de vos enceintes. Branchez des enceintes
ayant une impédance de 4 à 16 ohms si vous n'employez
qu'une paire d'enceintes (SPEAKERS A ou SPEAKERS B). Si
vous employez simultanément deux paires d'enceintes, leur
impédance doit être de 8 à 16 ohms.
< Les borniers noirs des enceintes correspondent au _ (négatif).
Généralement, le côté + des câbles d’enceinte est marqué pour
le distinguer du _. Raccordez le côté ainsi marqué au bornier +
et le côté dépourvu de marque au bornier _.
Attention :
Les parties métalliques de deux fils séparés ne doivent jamais
se toucher pour éviter tout risque de court-circuit. Les fils en
court-circuit peuvent provoquer un incendie ou détériorer
sérieusement votre appareil.

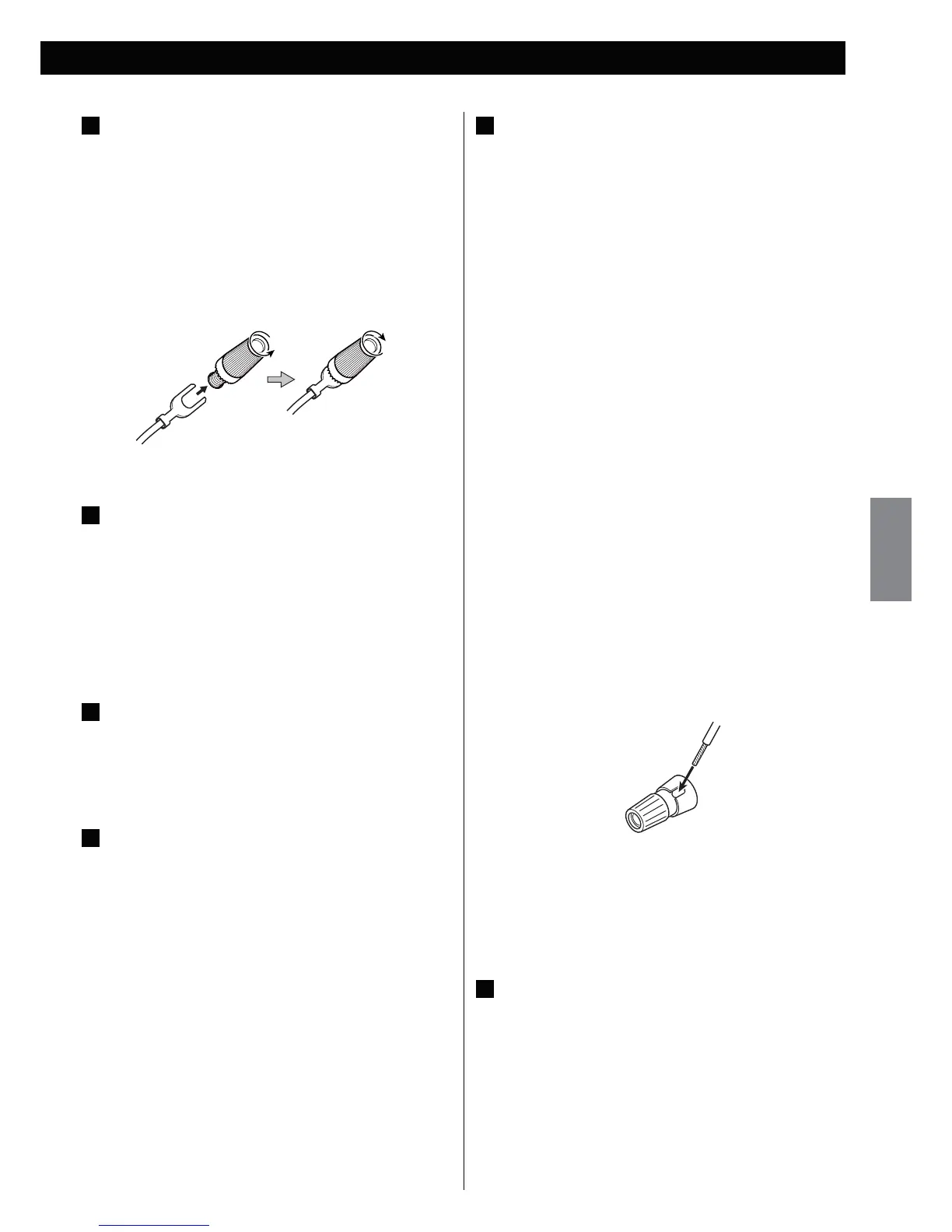

Pour effectuer le raccordement
Enceintes A, B
1. Tournez le capuchon du bornier dans le sens contraire des
aiguilles d’une montre pour le desserrer. Le capuchon ne peut
pas être séparé du bornier.
2. Introduisez le fil conducteur dans le bornier puis tournez le
capuchon dans le sens des aiguilles d’une montre pour assurer
son maintien.
< Assurez-vous que le fil est bien fixé en place en tirant
légèrement sur le cordon.
< Assurez-vous que seul la partie dénudée du fil est insérée dans
le bornier et qu’aucun isolant n'empêche un bon contact entre
le fil et le bornier.
F
Entrée d'alimentation secteur
N'utilisez que le cordon d'alimentation fourni.
< L'emploi d'un autre cordon d'alimentation peut entraîner un
incendie ou un choc électrique.
< Débranchez le cordon d'alimentation si l'unité doit rester
inutilisée de façon prolongée.
< Veillez à brancher le cordon d’alimentation à une prise secteur
fournissant la tension de courant correcte.
< Pour débrancher le cordon d’alimentation de la prise murale,
tirez directement sur la prise, ne tirez jamais sur le cordon.
