Teac A-R650 - Conexión

24

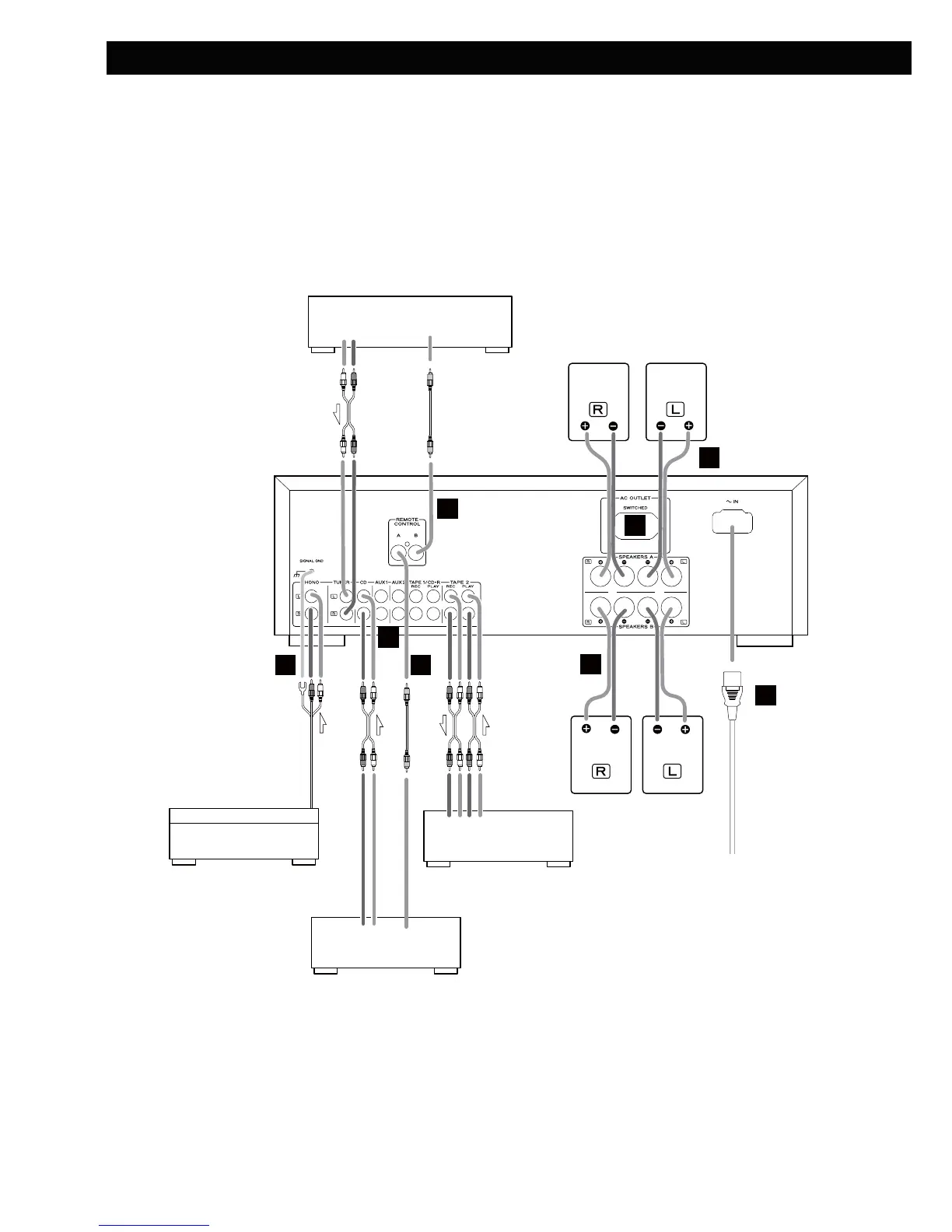

Conexión
PHONO q Plato giradiscos
TUNER q Sintonizador (T-R650/T-R650DAB)
CD q Reproductor de CD (CD-P650)
DVR/VCR q Grabadora de cinta de vídeo, etc.
AUX1/AUX2 q Componentes de audio
TAPE1/CD-R q Pletina de cassette, Grabadora de CD, etc.
TAPE2 q Pletina de cassette, Grabadora de CD, etc.
PRECAUCIÓN:
< Apague todos los equipos antes de realizar las conexiones.
< Lea las instrucciones de cada equipo que pretenda utilizar con esta unidad.
< Asegúrese de insertar firmemente cada enchufe. Para evitar zumbidos y ruidos, evite poner los cables de
conexión de señal agrupados con el cable de alimentación o cables de altavoz.
RL
LR
RL
RL
Plato giradiscos Pletina de cassette
Altavoces B
Sintonizador (T-R650/T-R650DAB)
A-R650
LINE
OUT
LINE
OUT
LINE
OUT
LINE
IN
REMOTE
CONTROL
REMOTE
CONTROL
Altavoces A
Reproductor de CD (CD-P650)
D
E
E
F
C
C
B
A
