Teac A-R650 - Anschlüsse

34
34

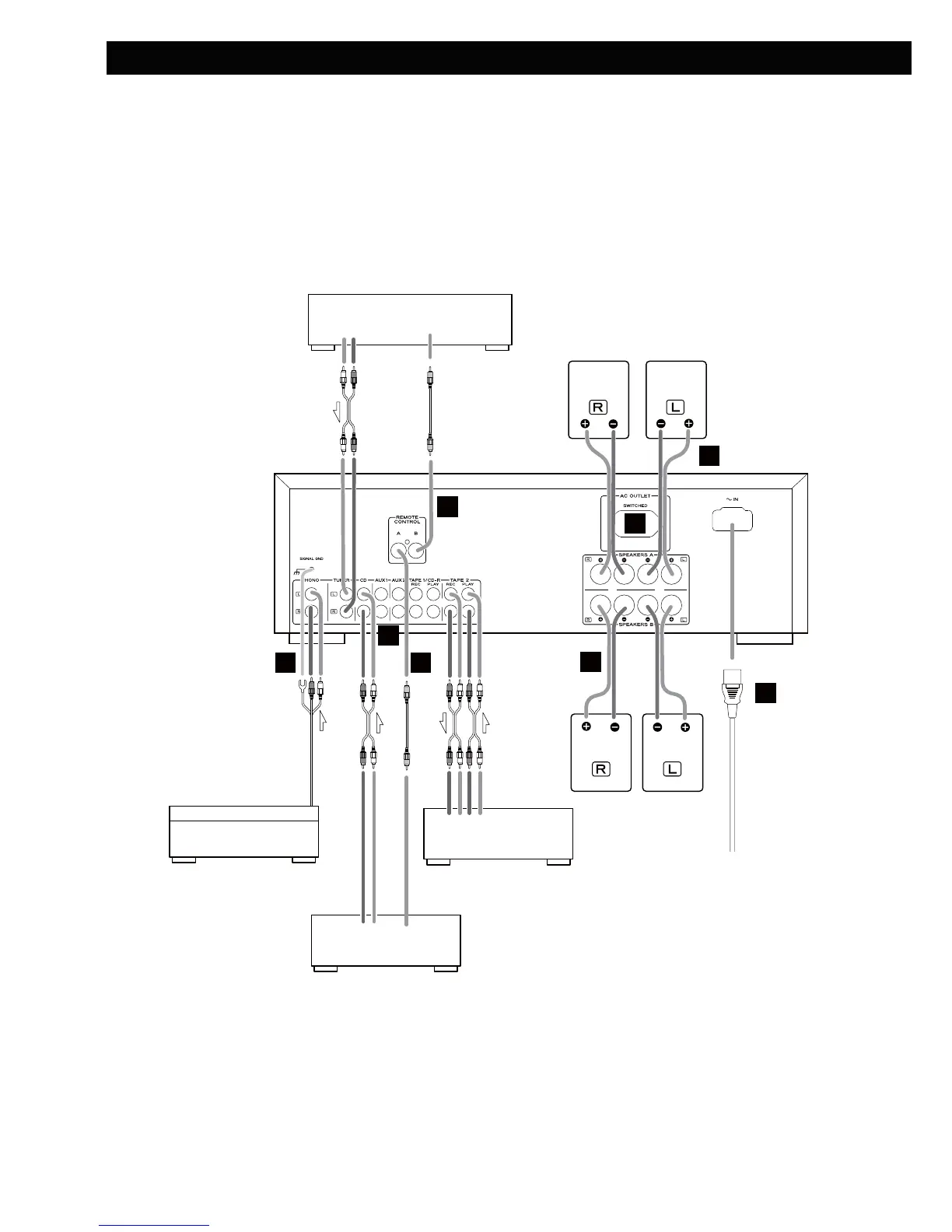

Anschlüsse
ACHTUNG:
< Schalten Sie vor dem Herstellen von Verbindungen alle Geräte aus.
< Lesen und beachten Sie die Hinweise in den Bedienungsanleitungen aller Komponenten, die Sie an diesem Verstärker betrei-
ben möchten.
< Achten Sie bitte auf korrekten Anschluss aller Steckverbindungen.
Audiosignalkabel sollten nicht mit Netz- oder Lautsprecherkabeln gebündelt verlegt werden, da anderenfalls Interferenzen auf-
treten können.
PHONO q Plattenspieler
TUNER q Tuner (T-R650/T-R650DAB)
CD q CD-Player (CD-P650)
AUX1/AUX2 q analoge Audiokomponente
TAPE1/CD-R q Cassetten Deck, CD-Recorder, usw.
TAPE2 q Cassetten Deck, CD-Recorder, usw.
RL
LR
RL
RL
Plattenspieler Cassetten Deck
Lautsprecherboxen B
TUNER (T-R650/T-R650DAB)
A-R650
LINE
OUT
LINE
OUT
LINE
OUT
LINE
IN
REMOTE
CONTROL
REMOTE
CONTROL
Lautsprecherboxen A
CD-Player (CD-P650)
Netzkabel
D
E
E
F
C
C
B
A
