35
DEUTSCH
E
Lautsprecheranschlüsse
ACHTUNG:
Vergewissern Sie sich, dass der A-R650 ausgeschaltet ist, bevor
Sie die Lautsprecherkabel anschließen. Andernfalls können die
Lautsprecher durch Kontaktgeräusche usw. beschädigt werden.
< Überprüfen Sie bitte die Anschlussimpedanz der zu verwenden-
den Lautsprecherboxen. Achten Sie beim Anschluss eines ein-
zelnen Lautsprecherpaars (SPEAKERS A oder SPEAKERS B) darauf,
dass die Anschlussimpedanz einer Box zwischen 4 und 16 Ohm
beträgt. Bei gleichzeitiger Verwendung von zwei Boxenpaaren
sollte deren Anschlusswiderstand jeweils zwischen 8 und 16
Ohm betragen.
< Die schwarzen Lautsprecheranschlussklemmen repräsentieren
den Minuspol _.
Üblicherweise sind Lautsprecherkabel gekennzeichnet. Der (far-
big) markierte Leiter entspricht hierbei dem Pluspol. Verbinden
Sie daher den (farbig) markierten Leiter mit dem +-Anschluss
und den unmarkierten Leiter mit dem _-Anschluss.
ACHTUNG:
Achten Sie bitte darauf, dass sich abisolierte Kabelenden nicht
berühren. Andernfalls kann dies zu Kurzschlüssen führen, die
möglicherweise einen Kabel- oder Gerätebrand sowie irreparab-
le Schäden an Ihrem HiFi-System verursachen könnten.

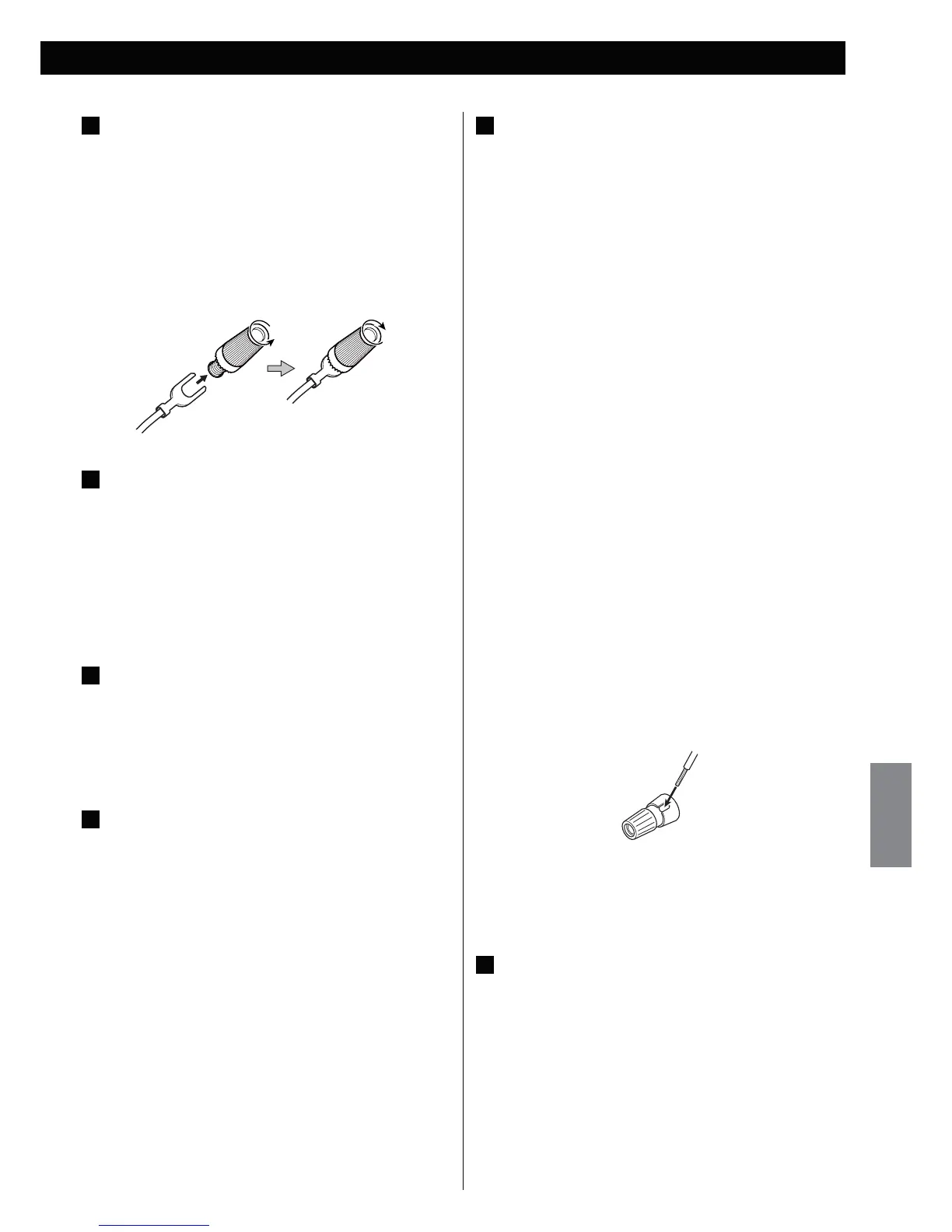

Anschließen der Lautsprecherboxen
Lautsprecherboxen A, B
1. Drehen Sie zum Anschließen der Kabel die Klemmschrauben
der Anschlussklemmen gegen den Uhrzeigersinn. Die Klemm-
schrauben lassen sich nicht komplett aus ihren Gewinden her-
ausschrauben.
2. Stecken Sie die abisolierten Kabelenden in die Anschluss-
öffnungen, und drehen Sie die Klemmschrauben im Uhrzeiger-
sinn fest.
< Achten Sie darauf, dass nicht anstelle der abisolierten Kabel-
enden die Kabelummantelung festgeklemmt wird.
< Vergewissern Sie sich durch leichtes, vorsichtiges Ziehen, dass
die Kabel richtig festgeklemmt sind.
F
NETZSANSCHLUSS
Verwenden Sie ausschließlich das mitgelieferte Netzkabel.
< Die Verwendung anderer Netzkabel kann Brand oder einen
Stromschlag verursachen.
< Ziehen Sie den Netzstecker, wenn Sie den A-R650 über einen
längeren Zeitraum nicht verwenden.
< Achten Sie stets darauf, dass Spannung und Netzfrequenz,
an der Sie den A-R650 betreiben, mit den Angaben auf der
Geräterückseite übereinstimmen.
Ziehen Sie den Netzstecker und niemals am Netzkabel.
< Ziehen Sie zum Abstecken des Netzkabels am A-R650 niemals
am Kabel, sondern stets am daran befindlichen Gerätestecker.
A
PHONO-Buchsen und SIGNAL GND-Anschluss
Verbinden Sie die Ausgänge Ihres Plattenspielers mittels RCA
(Cinch) Kabeln mit den PHONO-Eingangsbuchsen des A-R650.
Anschluss:
weißer Stecker q weiße Buchse (L: linker Kanal)
roter Stecker q rote Buchse (R: rechter Kanal)
Schließen Sie das Massekabel Ihres Plattenspielers an der
SIGNAL GND-Schraubklemme des A-R650 an.
B
AUDIO IN/OUT-Anschlüsse
Das analoge Stereo-Audiosignal wird über diese Anschlüsse
ein- bzw. ausgegeben. Verwenden Sie zum Anschließen der
entsprechenden Komponente ein handelsübliches RCA (Cinch)
Kabel.
Anschluss:
weißer Stecker q weiße Buchse (L: linker Kanal)
roter Stecker q rote Buchse (R: rechter Kanal)
C
REMOTE CONTROL-Buchsen
Sofern Sie einen TEAC T-R650, T-R650DAB sowie C-P650 besit-
zen, verbinden Sie deren REMOTE CONTROL-Buchsen mit
einer der REMOTE CONTROL-Buchsen (A oder B) des A-R650.
Verwenden Sie hierzu die zum Lieferumfang des T-R650,
T-R650DAB sowie C-P650 gehörenden RCA (Cinch) Kabel.
D
Geschalteter Netzausgang
Dieser Anschluss führt bei eingeschaltetem A-R650
Netzspannung.
ACHTUNG:
Achten Sie bitte darauf, dass die Gesamtleistungsaufnahme aller
an diesem Anschluss betriebenen Geräte einen Maximalwert
von 500mA oder 100 Watt nicht übersteigt.
