Teac A-R650 - Collegamenti

44

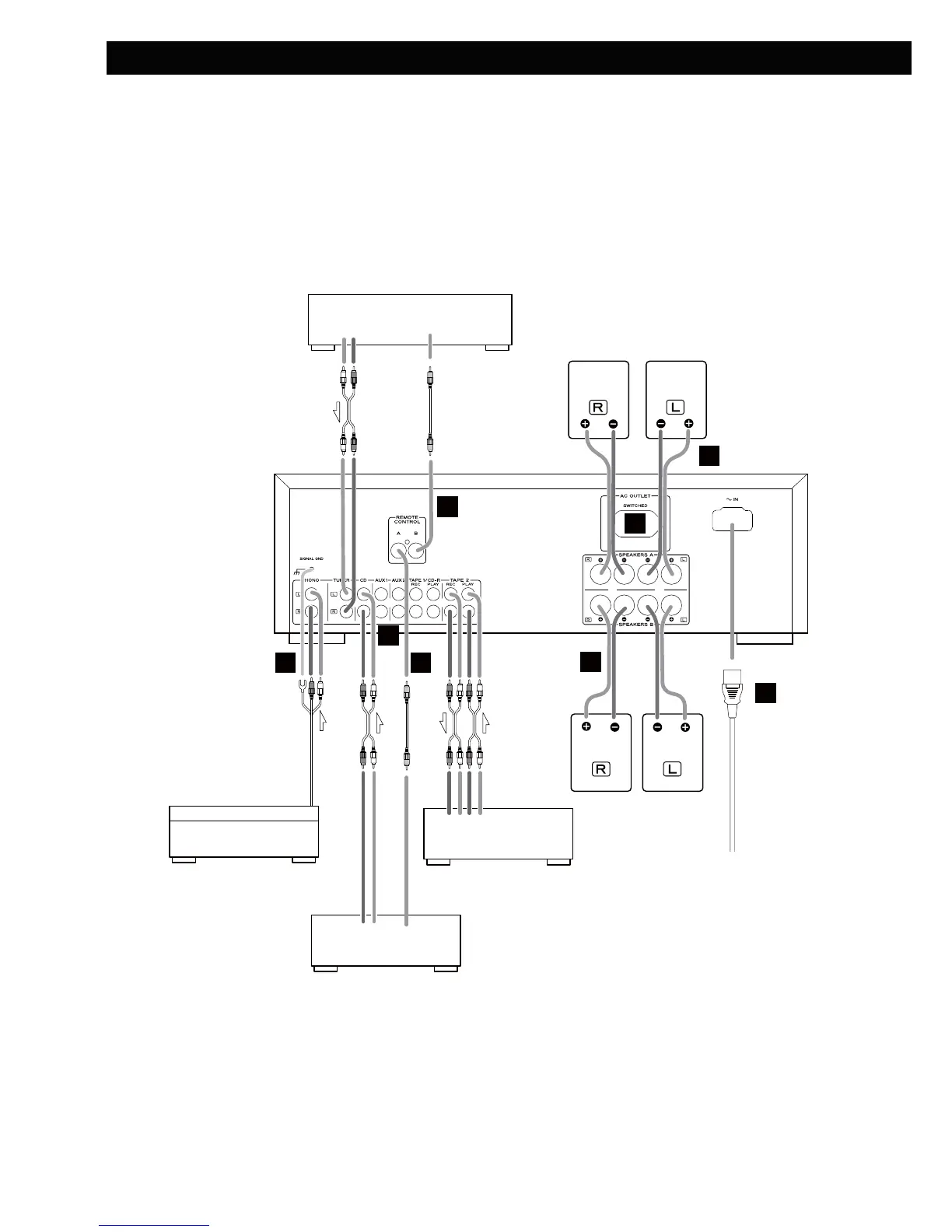

Collegamenti
PHONO q Giradischi
TUNER q Sintonizzatore (T-R650/T-R650DAB)
CD q Lettore di CD (CD-P650)
DVR/VCR q Videoregistratore, ecc.
AUX1/AUX2 q Componenti audio
TAPE1/CD-R q Registratore a Cassette, Registratore CD, ecc.
TAPE2 q Registratore a Cassette, Registratore CD, ecc.
ATTENZIONE:
< Prima di eseguire i collegamenti, spegnete tutti gli apparecchi.
< Leggete le istruzioni relative a ciascun componente che intendete utilizzare con questa unità.
< Accertatevi quindi di inserire saldamente nella presa di rete le relative spine. Al fine di prevenire ronzii e
rumore, evitate di raggruppare i cavi dei segnali di interconnessione con quello di alimentazione o con i
cavi degli altoparlanti.
RL
LR
RL
RL
Giradischi Registratore a Cassette
Diusori B
Sintonizzatore (T-R650/T-R650DAB)
A-R650
LINE
OUT
LINE
OUT
LINE
OUT
LINE
IN
REMOTE
CONTROL
REMOTE
CONTROL
Diusori A
Lettore di CD (CD-P650)
D
E
E
F
C
C
B
A
