PRECAUCIÓN:
< Apague todos los equipos antes de realizar las conexiones.
< Lea las instrucciones de cada equipo que intenta utilizar con
esta unidad.
< Asegúrese de insertar firmemente cada enchufe. Para evitar
zumbidos y ruidos, evite poner los cables de conexión de
señal en haz con el cable de alimentación de CA o cables de
altavoz.

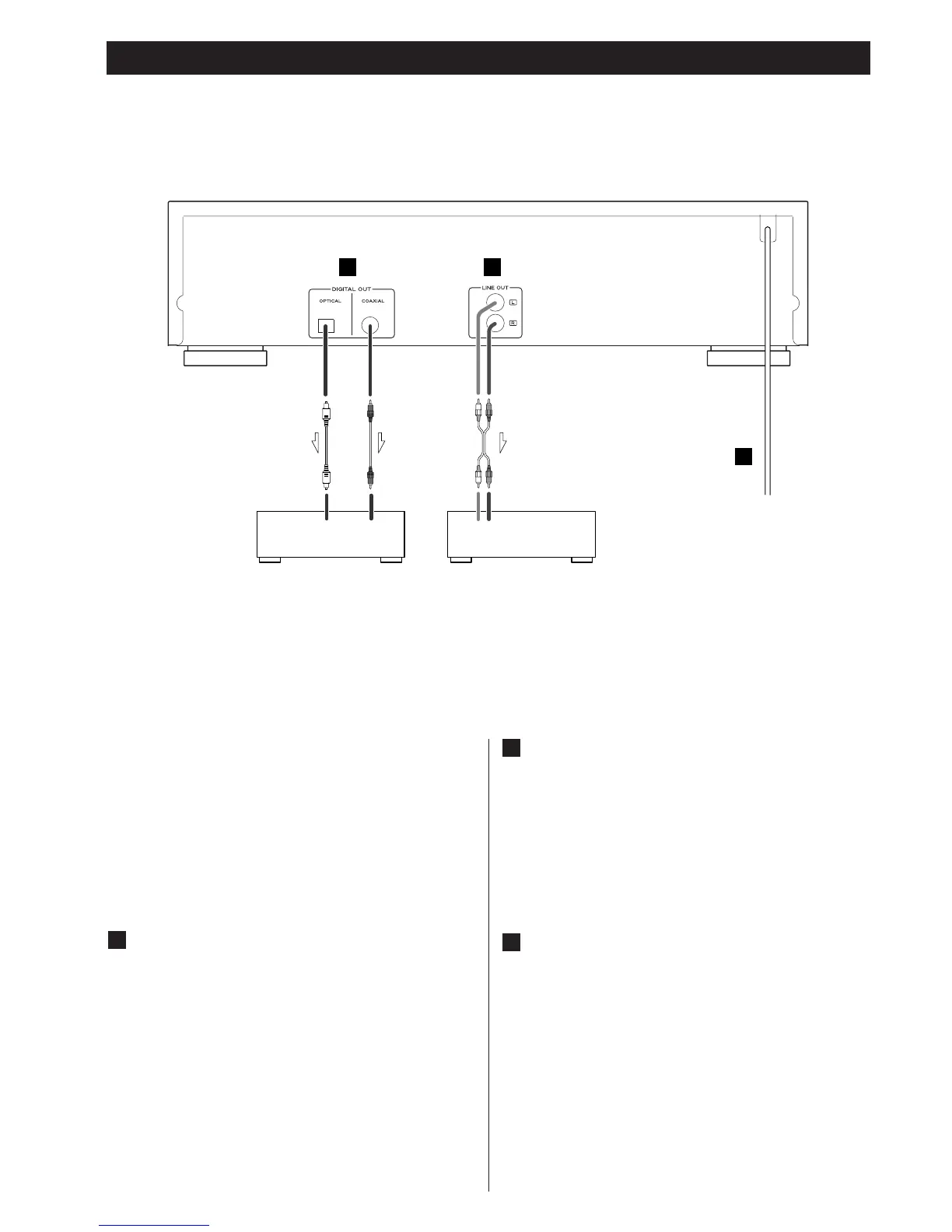

Terminal DIGITAL OUT
Conecte la salida digital a la entrada correspondiente de un
dispositivo digital (grabadora de CD, platina MD, etc.).
Utilice un cable digital óptico o coaxiale (de venta en
comercios).
< Mantenga puesto el protector del terminal cuando no se
esté utilizando.
A
PD-D2610
CD INDIGITAL
IN
RCOAXIALOPTICAL L
C
A B
Amplificador Equipo audio digital
(grabador CD, etc.)
Salida de línea (LINE OUT)
La señal de audio analógico de 2 canales se envía a través de
esta salida. Conecte este terminal a la entrada de CD del
amplificador por medio de un cable RCA.
Asegúrese de conectar:
Enchufe blanco
q Enchufe blanco (L: canal izquierdo)
Enchufe rojo
q Enchufe rojo (R: canal derecho)
Cable de alimentación (c.a.)
Una vez realizadas todas las conexiones restantes, conecte el
cable de alimentación a la toma mural.
Asegúrese de conectar el cable de alimentación a una toma
de red que suministre la tensión adecuada.
Al conectar o retirar el cable de alimentación, sostenga
siempre la clavija.
