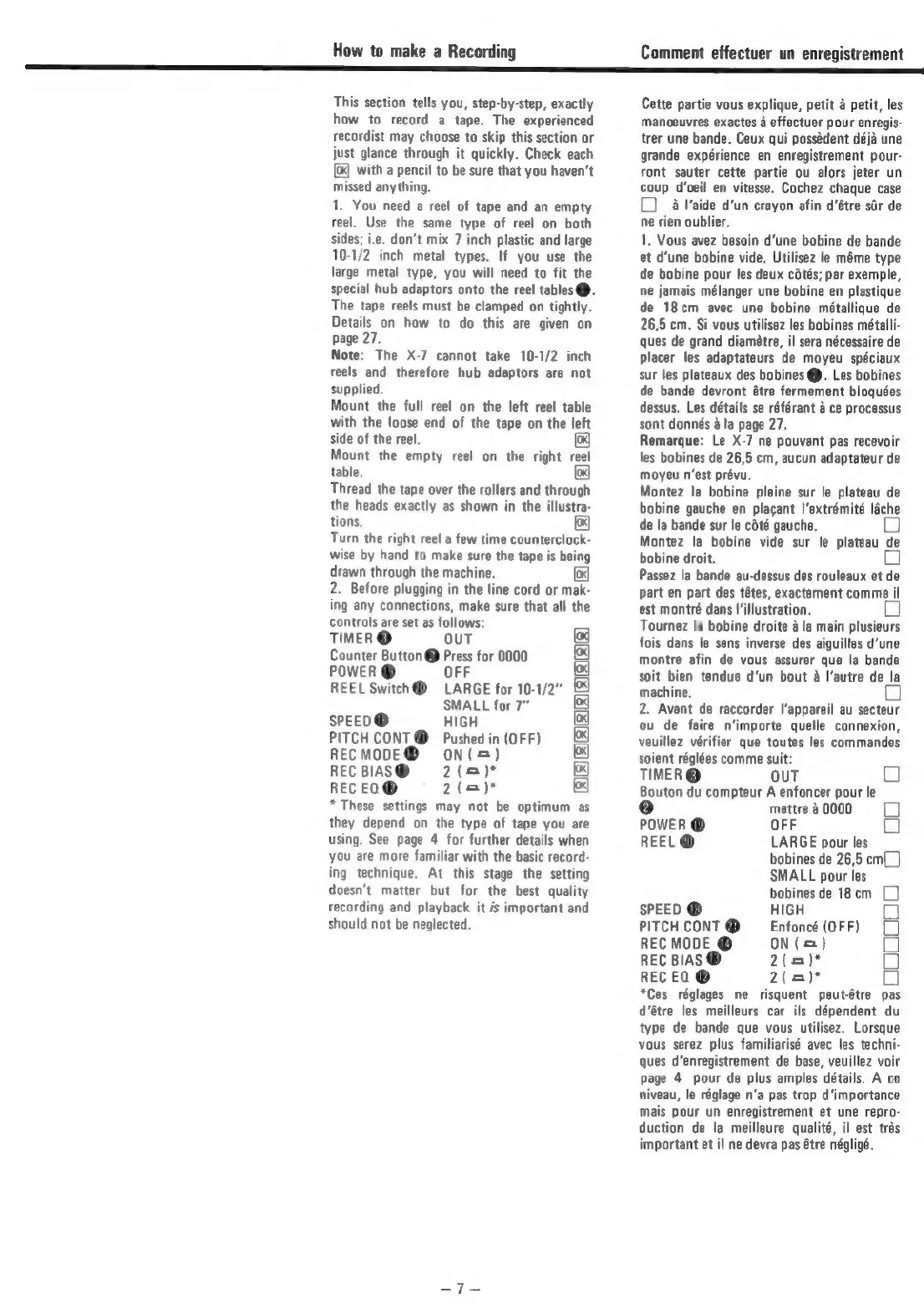

How to make a Recording
This section tells you, step-by-step, exactly
how to record a tape. The experienced
recordist may choose to skip this section or
just glance through it quickly. Check each
(ox| with a pencil to be sure that you haven't
missed anything.
1. You need a reel of tape and an empty
reel. Use the same type of reel on both
sides; i.e. don’t mix 7 inch plastic and large
10-1/2 inch metal types. If you use the
large metal type, you will need to fit the
special hub adaptors onto the reel tables@.
The tape reels must be clamped on tightly.
Details on how to do this are given on
page 27.
Note: The X-7 cannot take 10-1/2 inch
reels and therefore hub adaptors are not
supplied.
Mount the full reel on the left reel table
with the loose end of the tape on the left
side of the reel. (ox
Mount the empty reel on the right reel
table. (ox|
Thread the tape over the rollers and through
the heads exactly as shown in the illustra-
tions. fox]
Turn the right reel a few time counterclock-
wise by hand to make sure the tape is being
drawn through the machine. (ox)
2. Before plugging in the line cord or mak-
ing any connections, make sure that all the
controls are set as follows:
TIMER® OUT
Counter Button @ Press for 0000
POWER ® OFF
REEL Switch@ LARGE for 10-1/2”
SMALL for 7”
SPEED® HIGH
PITCH CONT@ Pushed in (OFF)
S2R2S2S2SSaR
RECMODE® oONn(=)
REC BIAS® = =2(=)*
RECEQ® 2(=)*
* These settings may not be optimum as
they depend on the type of tape you are
using. See page 4 for further details when
you are more familiar with the basic record-
ing technique. At this stage the setting
doesn’t matter but for the best quality
recording and playback it is important and
should not be neglected.
Comment effectuer un enregistrement
Cette partie vous explique, petit a petit, les
Manoeuvres exactes 4 effectuer pour enregis-
trer une bande. Ceux qui possédent déja une
grande expérience en enregistrement pour-
ront sauter cette partie ou alors jeter un
coup d’oeil en vitesse. Cochez chaque case
4 l'aide d’un crayon afin d’étre sir de
ne rien oublier.
1. Vous avez besoin dune bobine de bande
et d'une bobine vide. Utilisez le méme type
de bobine pour les deux cétés; par exemple,
ne jamais mélanger une bobine en plastique
de 18cm avec une bobine métallique de
26,5 cm. Si vous utilisez les bobines métalli-
ques de grand diamétre, il sera nécessaire de
placer les adaptateurs de moyeu spéciaux
sur les plateaux des bobines @. Les bobines
de bande devront étre fermement bloquées
dessus. Les détails se référant a ce processus
sont donnés a la page 27,
Remarque: Le X-7 ne pouvant pas recevoir
les bobines de 26,5 cm, aucun adaptateur de
moyeu n’est prévu.
Montez la bobine pleine sur le plateau de
bobine gauche en placant I’extrémité lache
de la bande sur le cdté gauche. LJ
Montez la bobine vide sur le plateau de
bobine droit.
Passez la bande au-dessus des rouleaux et de
part en part des tétes, exactement comme il
est montré dans I'illustration,
Tournez la bobine droite a la main plusieurs
fois dans le sens inverse des aiguilles d’une
montre afin de vous assurer que la bande
soit bien tendue d‘un bout 4 l'autre de la
machine.
2. Avant de raccorder l'appareil au secteur
ou de faire n‘importe quelle connexion,
veuillez vérifier que toutes les commandes
soient réglées comme suit:
TIMER® OUT
Bouton du compteur A enfoncer pour le
mettre a 0000
POWER ® OFF
REEL@ LARGE pour les
bobines de 26,5 cm|
SMALL pour les
bobines de 18 cm
SPEED ® HIGH O
PITCH CONT @ —_Enfoncé (OFF)
RECMODE@® ON(=)
REC BIAS 2(=)*
REC EQ ® 2(o)*
*Ces réglages ne risquent peut-étre pas
d’étre les meilleurs car ils dépendent du
type de bande que vous utilisez. Lorsque
vous serez plus familiarisé avec les techni-
ques d’enregistrement de base, veuillez voir
page 4 pour de plus amples détails. A ce
niveau, le réglage n‘a pas trop d‘importance
mais pour un enregistrement et une repro-
duction de la meilleure qualité, il est trés
important et il ne devra pas étre négligé.
