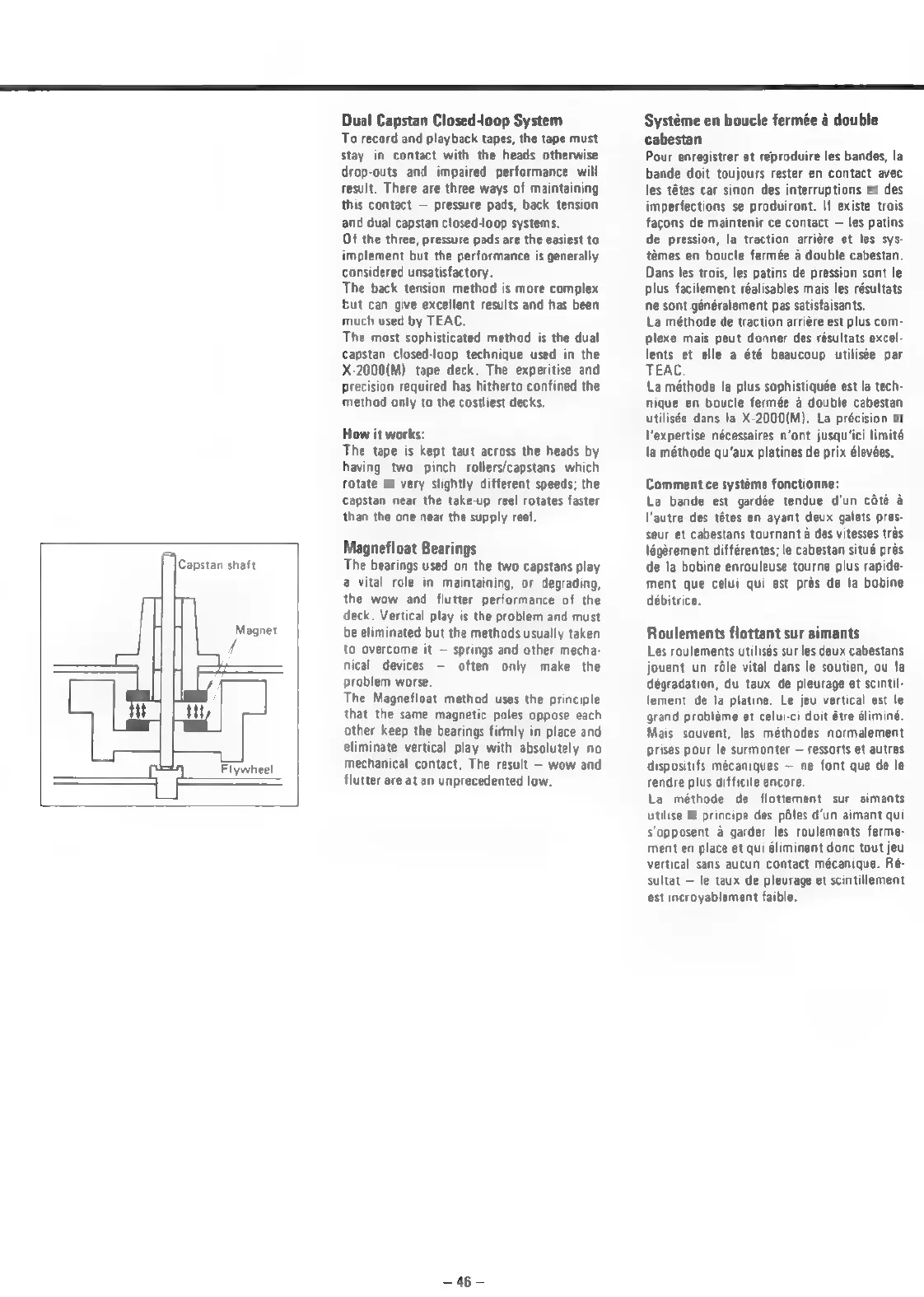

Teac X-2000 - Page 46

Capstan shaft
Magnet
Fiywheel
Dual Capstan Closed4oop System
To record and playback tapes, the tape must
stay in contact with the heads otherwise
drop-outs and impaired performance will
result. There are three ways of maintaining
this contact — pressure pads, back tension
and dual capstan closed-loop systems.
Of the three, pressure pads are the easiest to
implement but the performance is generally
considered unsatisfactory.
The back tension method is more complex
but can give excellent results and has been
much used by TEAC.
The most sophisticated method is the dual
capstan closed-loop technique used in the
X-2000(M) tape deck. The experitise and
precision required has hitherto confined the
method only to the costliest decks.
How it works:
The tape is kept taut across the heads by
having two pinch rollers/capstans which
rotate at very slightly different speeds; the
capstan near the take-up reel rotates faster
than the one near the supply reel.
Magnefloat Bearings
The bearings used on the two capstans play
a vital role in maintaining, or degrading,
the wow and flutter performance of the
deck. Vertical play is the problem and must
be eliminated but the methods usually taken
to overcome it — springs and other mecha-
nical devices — often only make the
problem worse.
The Magnefloat method uses the principle
that the same magnetic poles oppose each
other keep the bearings firmly in place and
eliminate vertical play with absolutely no
mechanical contact. The result — wow and
flutter are at an unprecedented low.
—46—
Systéme en boucle fermée a double
cabestan
Pour enregistrer et reproduire les bandes, la
bande doit toujours rester en contact avec
les tétes car sinon des interruptions et des
imperfections se produiront. I! existe trois
facons de maintenir ce contact — les patins
de pression, la traction arriére et les sys-
témes en boucle fermée a double cabestan.
Dans les trois, les ins de pression sont le
plus facilement réalisables mais les résultats
ne sont généralement pas satistaisants.
La méthode de traction arriére est plus com-
plexe mais peut donner des résultats excel-
lents et elle a beaucoup utilisée par
TEAC.
La méthode la plus sophistiquée est la tech-
nique en boucle fermée a double cabestan
utilisée dans la X-2000(M). La précision et
\'expertise nécessaires n‘ont jusqu ici limité
la méthode qu’aux platines de prix élevées,
Comment ce systéme fonctionne:
La bande est gardée tendue d'un cote a
l'autre des tétes en ayant deux galets pres-
seur et cabestans tournant a des vitesses trés
légérement différentes; le cabestan situé pres
de la bobine enrouleuse tourne plus rapide-
ment que celui qui est prés de la bobine
débitrice.
Roulements flottant sur aimants
Les roulements utilisés sur les deux cabestans
jouent un réle vital dans le soutien, ou la
dégradation, du taux de pleurage et scintil-
Jement de la platine. Le jeu vertical est le
grand probléme et celui-ci doit étre éliminé.
Mais souvent, les méthodes normalement
prises pour le surmonter — ressorts et autres
dispositifs mécaniques — ne font que de le
rendre plus difficile encore.
La méthode de flottement sur aimants
utilise le principe des ples d’un aimant qui
s‘opposent a garder les roulements ferme-
ment en place et qui éliminent donc tout jeu
vertical sans aucun contact mécanique. Ré-
sultat — le taux de pleurage et scintillement
est incroyablement faible.
