Teac X-3 Owner's Manual

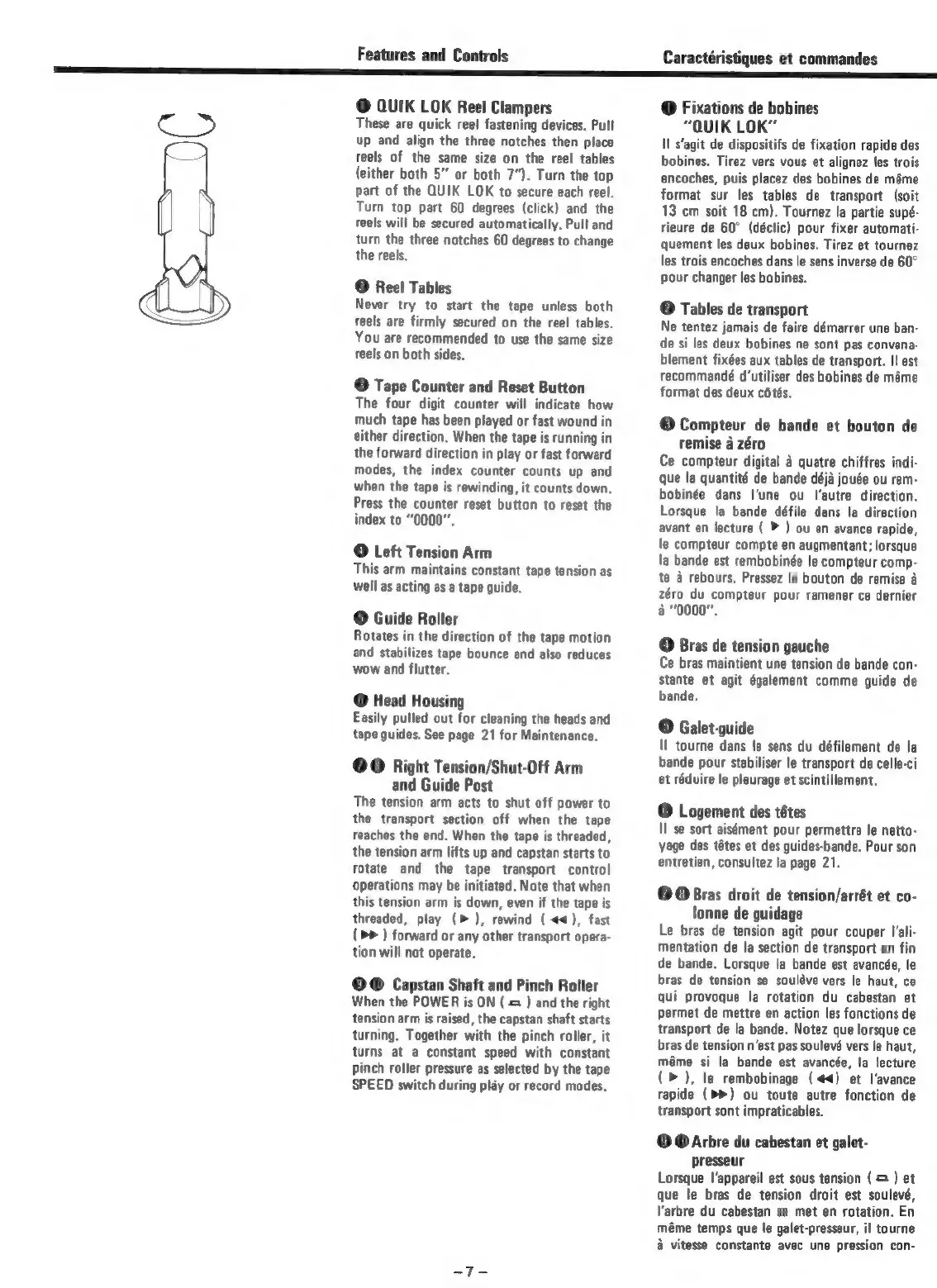

Features and Controls
@ QUIK LOK Reel Clampers
These are quick reel fastening devices. Pull
up and align the three notches then place
reels of the same size on the reel tables
(either both 5" or both 7"). Turn the top
part of the QUIK LOK to secure each reel.
Turn top part 60 degrees (click) and the
reels will be secured automatically, Pull and
turn the three notches 60 degrees to change
the reels.
@ Reel Tables
Never try to start the tape unless both
reels are firmly secured on the reel tables.
You are recommended to use the same size
reels on both sides.
© Tape Counter and Reset Button
The four digit counter will indicate how
much tape has been played or fast wound in
either direction. When the tape is running in
the forward direction in play or fast forward
modes, the index counter counts up and
when the tape is rewinding, it counts down.
Press the counter reset button to reset the
index to “0000”.
Left Tension Arm
This arm maintains constant tape tension as
well as acting as a tape guide.
© Guide Roller
Rotates in the direction of the tape motion
and stabilizes tape bounce and also reduces
wow and flutter.
@ Head Housing
Easily pulled out for cleaning the heads and
tape guides. See page 21 for Maintenance.
@© Right Tension/Shut-Off Arm
and Guide Post
The tension arm acts to shut off power to
the transport section off when the tape
reaches the end. When the tape is threaded,
the tension arm lifts up and capstan starts to
rotate and the tape transport control
operations may be initiated. Note that when
this tension arm is down, even if the tape is
threaded, play (>), rewind ( <4), fast
( >> ) forward or any other transport opera-
tion will not operate.
©@ Capstan Shaft and Pinch Roller
When the POWER is ON ( = ) and the right
tension arm is raised, the capstan shaft starts
turning. Together with the pinch roller, it
turns at a constant speed with constant
pinch roller pressure as selected by the tape
SPEED switch during play or record modes.
Caractéristiques et commandes
@ Fixations de bobines
UIK LOK”
Il s‘agit de dispositifs de fixation rapide des
bobines. Tirez vers vous et alignez les trois
encoches, puis placez des bobines de méme
format sur les tables de transport (soit
13 cm soit 18 cm). Tournez la partie supé-
rieure de 60° (déclic) pour fixer automati-
quement les deux bobines. Tirez et tournez
les trois encoches dans le sens inverse de 60°
pour changer les bobines.
@ Tables de transport
Ne tentez jamais de faire démarrer une ban-
de si les deux bobines ne sont pas convena-
blement fixées aux tables de transport. I! est
recommandé d'utiliser des bobines de méme
format des deux cétés.
© Compteur de bande et bouton de
remise a zéro
Ce compteur digital 4 quatre chiffres indi-
que la quantité de bande déja jouée ou rem-
bobinée dans I’une ou |’autre direction.
Lorsque la bande défile dans la direction
avant en lecture ( ® ) ou en avance rapide,
le compteur compte en augmentant; lorsque
la bande est rembobinée le compteur comp-
te a rebours. Pressez le bouton de remise a
zéro du compteur pour ramener ce dernier
40000".
Bras de tension gauche
Ce bras maintient une tension de bande con-
stante et agit également comme guide de
bande.
© Galet-guide
Il tourne dans le sens du défilement de la
bande pour stabiliser le transport de celle-ci
et réduire le pleurage et scintillement.
© Logement des tétes
II se sort aisément pour permettre le netto-
yage des tétes et des guides-bande. Pour son
entretien, consultez la page 21.
@ Bras droit de tension/arrét et co-
lonne de guidage
Le bras de tension agit pour couper I'ali-
mentation de la section de transport en fin
de bande. Lorsque la bande est avancée, le
bras de tension se souléve vers le haut, ce
qui provoque la rotation du cabestan et
permet de mettre en action les fonctions de
transport de la bande. Notez que lorsque ce
bras de tension n'est pas soulevé vers le haut,
méme si la bande est avancée, la lecture
(>), le rembobinage (4) et I’avance
rapide (>>) ou toute autre fonction de
transport sont impraticables.
© @ Arbre du cabestan et galet-
presseur
Lorsque I’appareil est sous tension (= ) et
que le bras de tension droit est soulevé,
Varbre du cabestan se met en rotation. En
méme temps que le galet-presseur, i! tourne
vitesse constante avec une pression con-
