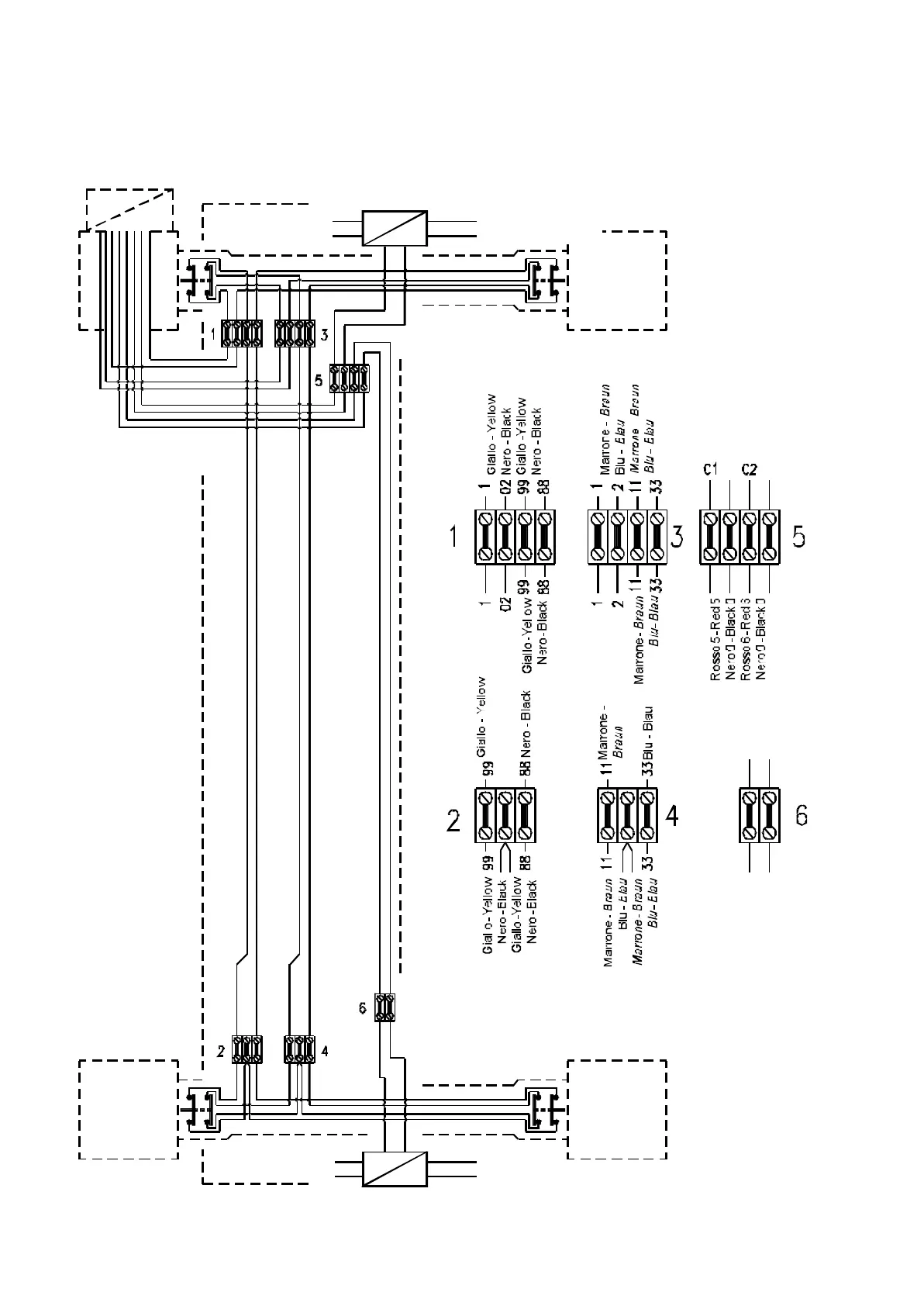

SCHEMA TOPOGRAFICO
� ATTENZIONE
I cavi con tras se gna ti con co lo re Gial lo pos so no es se re in al
-
ter na ti va an che di co lo re Gri gio.
TOPOGRAPHIC DIAGRAM
� WARNING
The marked cables with Yellow colour could also be in
alternative of Grey colour.
12
Elet tro ma gne te
Elec tro ma gnet
Qua dro elet tri co
Control panel
Micro funi
Cab le mi cro- switch
Micro funi
Cab le micro- switch
Micro funi
Cable micro- switch
Micro funi
Cab le micro- switch
Elet tro ma gne te
Elec tro ma gnet
