Collegamento del cavo M-Bus/ cavo per impulsi
1
Togliere il coperchio dall'alloggiamento.
2
Inserire lo spinotto del cavo M-Bus/cavo per impulsi nell'apertura già disponibile.
3
Nella versione M-Bus sono occupati solo i pin esterni. Qui la polarità può essere
definita a scelta.
4
Nella versione uscita impulsi prestare attenzione alla corretta polarità: Inserire l'uscita
del volume (verde) sotto V, uscita di energia (bianco) sotto E.
5
Chiudere il coperchio.
6
Piombare il coperchio a prova di polvere e di grasso
7
Utilizzando i morsetti, collegare i cavi con la scatola di giunzione, accorciarli alla lun-
ghezza desiderata e dotare i fili con apposite boccole.
Visualizzazione/Comando
codici informativi
Codi-
ce
Significato
F-1 Sensore di temperatura difettoso. Sostituire e restituire il dispositivo.
F-4 Sensore di portata difettoso. Sostituire e restituire il dispositivo.
F-5 Il contatore di calore misura correttamente. - Per risparmiare energia, l'interfaccia ottica è
temporaneamente fuori servizio.
F-6 La direzione del flusso del contatore volumetrico è sbagliata. Verificare la direzione di
montaggio
C-1 Il contatore è permanentemente danneggiato e deve essere sostituito. Impossibile utilizzare
i valori letti.
Livelli di visualizzazione
Il contatore di calore ha due livelli di visualizzazione - il livello di lettura e quello di servizio.
Per spostarsi tra i livelli di visualizzazione, sarà suciente una pressione lunga del tasto.
Con una breve pressione del tasto si può passare alla schermata successiva Î
2
.
!

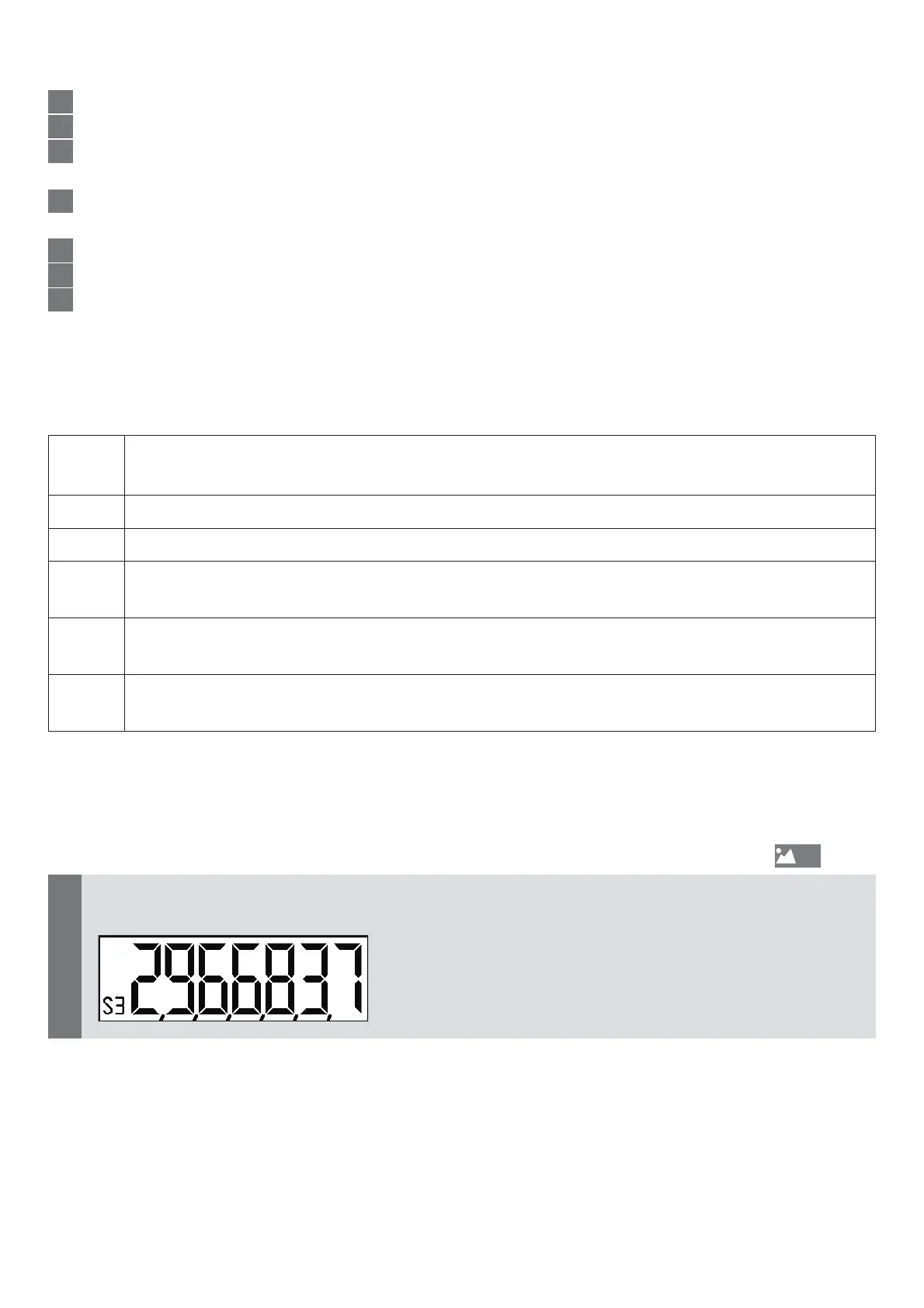

Nel display del numero dispositivo il numero accanto all'identificatore è la prima
posizione del numero dispositivo.
