41
M-Bus / Pals kablosunun bağlantısı
1
Kapağı gövdeden çıkartınız.
2
Mevcut açıklığa M-Bus / Pals kablosunun fişini takın.
3
M-Bus versiyonunda sadece dış pimler kullanılmaktadır. Polarite rastgele seçilebilir.
4
Pals çıkışlı versiyonda doğru polariteye dikkat ediniz: Vbaskısının altına Debi Girişini
(yeşil), E baskısının altına Enerji çıkışını (beyaz) takınız.
5
Kapağı kapatın.
6
Kapağı tozdan ve yağdan arındırmış olarak mühürleyiniz
7
Kabloyu Kablo Kıskaçları ile Saptırma Yuvasına döşeyin, gerektiği gibi kısaltın ve kablola-
rın uçlarına kablo kovanları takın.
(NUDQODU.XOODQÕP

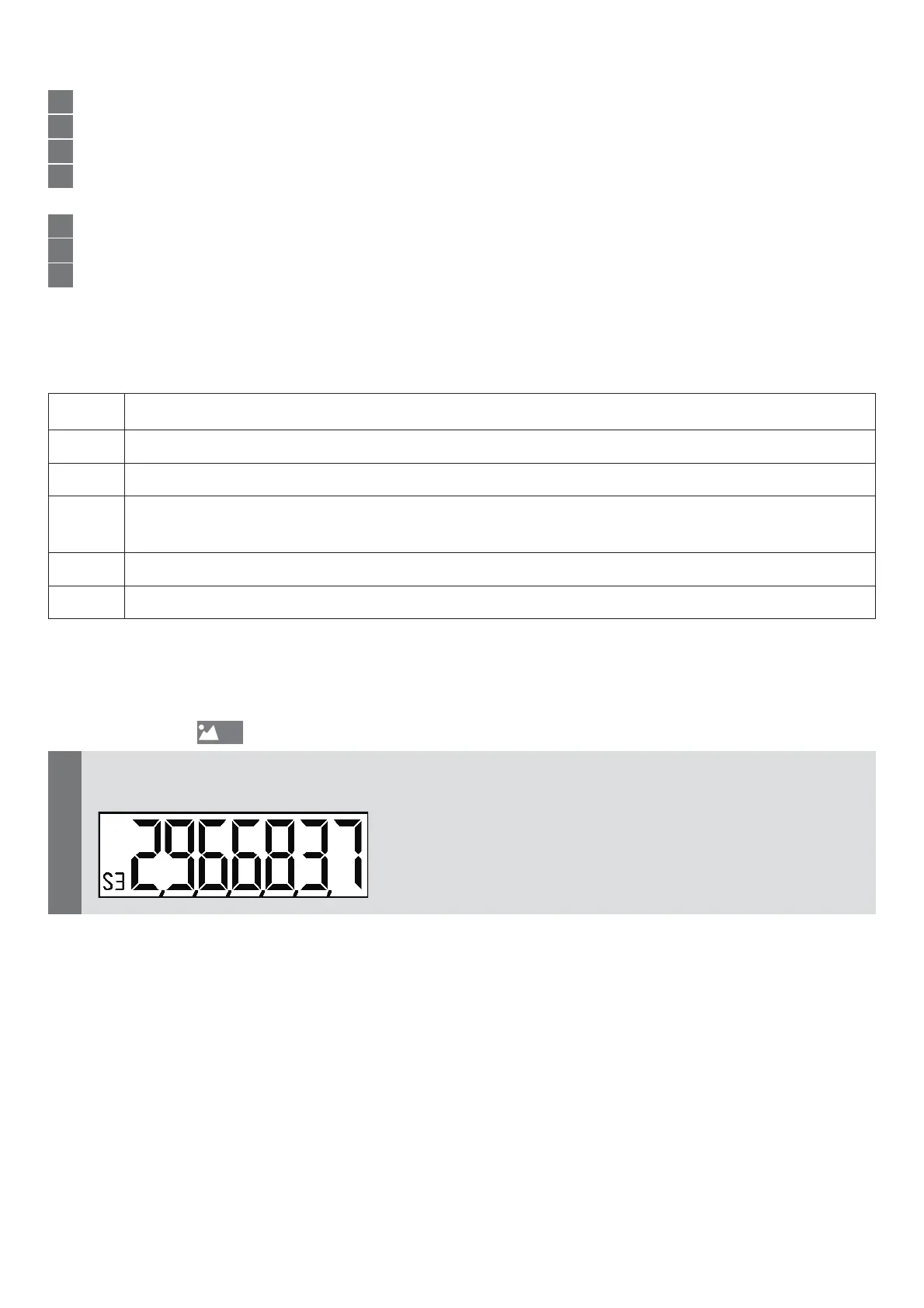

Bilgi kodları
Kod Anlamı
F-1 Sıcaklık Sensörü bozuk. Cihazı sökünüz ve geri gönderiniz.
F-4 Akış algılaması bozuk. Cihazı sökünüz ve geri gönderiniz.
F-5 Isı Sayacı sorunsuz çalışıyor. - Enerjiden tasarruf etmek için, optik arayüz geçici olarak hizmet
dışındadır.
F-6 Debi Ölçerinin akış yönü ters. Montaj yönünü kontrol ediniz.
C-1 Sayaç kalıcı olarak bozuktur ve değiştirilmesi gerekir. Okunan değerler kullanılamaz.
Ekran seviyeleri
Isı Sayacının iki ekran seviyesi vardır - okuma seviyesi ve servis seviyesi.
Tuşa Uzun Basarak ekran seviyesi arasında atlatabilirsiniz. Tuşa Kısa Basarak sonraki ekrana
atlatabilirsinizÎ
2
.
!
Cihaz Numarası ekranında, ekran tanımlamasının yanında bulunan sayının ilk sırası
Cihaz Numarasıdır.
