techem Compact IV c - Page 74

74

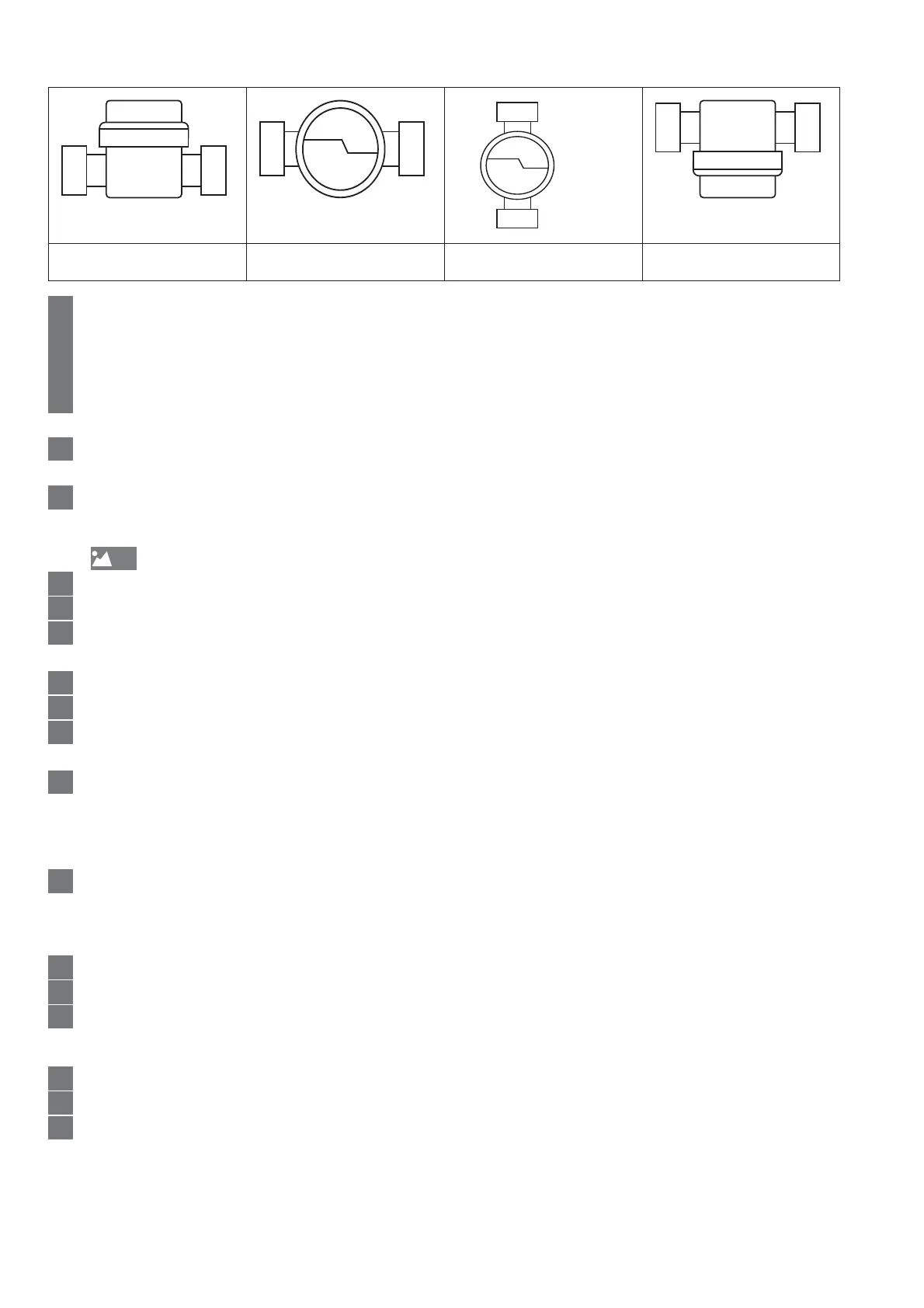

Poziții de montare permise
9999
1
Curăţaţi temeinic conducta.
2
Închideți robinetele de închidere tur și retur.
3
Deșurubați capacul temporar sau contorul vechi în sensul invers acelor de ceasornic.
4
Curățați suprafețele de etanșare ale conectorului și inelul O al capsulei de măsurare.
5
Ungeți în strat subțire suprafețele de etanșare ale conectorului cu vaselină pentru
robinete.
6
Înșurubați manual capsula de măsurare în conector și strângeți-o cu cheia cu cârlig
Techem cu
1
/
8
până la max.
1
/
4
dintr-o rotație.
7
Rotiți calculatorul într-o poziție în care poate fi citit bine.
Montarea senzorilor de temperatură
Î
1
1
Depresurizați locul de montare a senzorului.
2
Deșurubați dopul filetat din robinetul cu bilă sferică special.
3
Așezați inelul O (livrat) pe știftul de montaj. Folosiți un singur inel O.
În cazul înlocuirii senzorului, schimbați inelul O vechi cu unul nou.
4
Împingeți inelul O cu știftul de montaj, prin rotire în orificiul dopului filetat.
5
Poziționați definitiv inelul O folosind celălalt capăt al știftului de montaj.
6
Se pune știftul de montaj cu capătul manșonului până la opritor, peste senzorul de
temperatură.
7
Direct peste știftul de montaj, cuprindeți senzorul de temperatură cu cele două
jumătăți ale șurubului de plastic. Apăsați ambele jumătăți împreună, astfel încât cele
două știfturi de la o jumătate sa fie fixate în găurile din cealaltă jumătate a șurubului de
plastic.
8
Introduceți senzorul de temperatură cu șurubul de plastic în orificiul dopului filetat și
strângeți-l manual. Nu folosiți unelte!
Verificarea funcţionalităţii
1
Deschideți robinetele de închidere de pe tur și retur.
2
Verificați etanșeitatea îmbinării filetate a conexiunii.
3
Apăsați butonul de pe contor pentru a porni afișajul.
Lucrări finale
1
Sigilați îmbinarea filetată a racordului și ambii senzori de temperatură.
2
Marcați conectorul în mod vizibil cu autocolantul livrat.
3
Realizați din nou izolația în mod corespunzător.
