SE

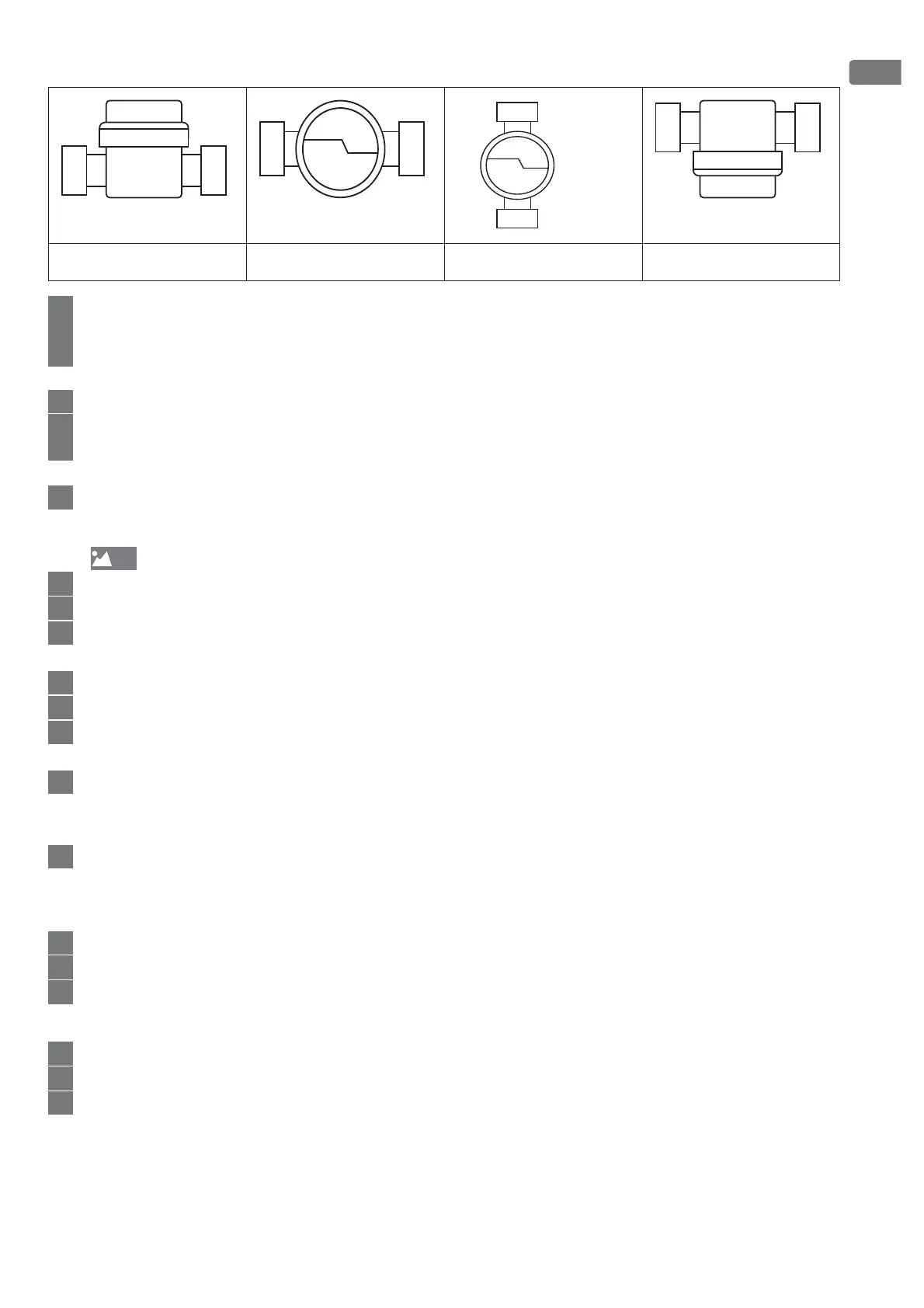

Tillåtna installationslägen
9999
1
Spola igenom ledningen grundligt.
2
Stäng ventilerna i fram- och returledningarna.
3
Avlägsna blindlocket eller den gamla mätaren genom att vrida det/den motsols och dra
ut det/den.
4
Gör rent tätningsytorna på anslutningshuset och mätkapselns O-ring.
5
Smörj in anslutningshusets tätningsytor med ett tunt lager kranfett.
6
Skruva in mätkapseln i anslutningshuset så hårt det går för hand och använd sedan
Techem-haknyckeln för att dra åt ännu mer mellan ett
1
/
8
och max.
1
/
4
varv.
7
Vrid räkneverket till en lätt avläsningsbar position.
Montering av temperaturgivare
Î
1
1
Gör den plats givaren installeras på trycklös.
2
Skruva ur låsskruven på special-kulventilen.
3
Sätt den O-ring som medföljer på monteringsstiftet. Använd endast en O-ring.
Vid givarbyte ska den gamla O-ringen ersättas med en ny.
4
Skjut och vrid in O-ringen med monteringsstiftet i hålet på låsskruven.
5
Placera O-ringen med monteringsstiftets andra ände i den slutgiltiga positionen.
6
Vänd monteringsstiftet och sätt det på temperaturgivaren tills hylsändan gör att det tar
stopp.
7
Fatta tag i temperaturgivaren direkt över monteringsstiftet med plastskruvens båda
halvor. Tryck ihop halvorna till de båda stiften så den ena plastskruvshalvan passar i
hålen på den andra halvan.
8
Sätt temperaturgivaren med plastskruven i hålet på låsskruven och dra åt den för hand
så långt det går. Använd inga verktyg!
Funktionskontroll
1
Öppna ventilerna i fram- och returledningarna.
2
Kontrollera att skruvkopplingarna sluter tätt.
3
Tryck på tangenten på mätaren för att slå på skärmen.
Avslutande arbeten
1
Plombera anslutningskopplingarna och båda temperaturgivarnas lock.
2
Märk anslutningshuset väl synligt med den etikett som medföljer.
3
Sätt tillbaka isolering på fackmannamässigt sätt.
