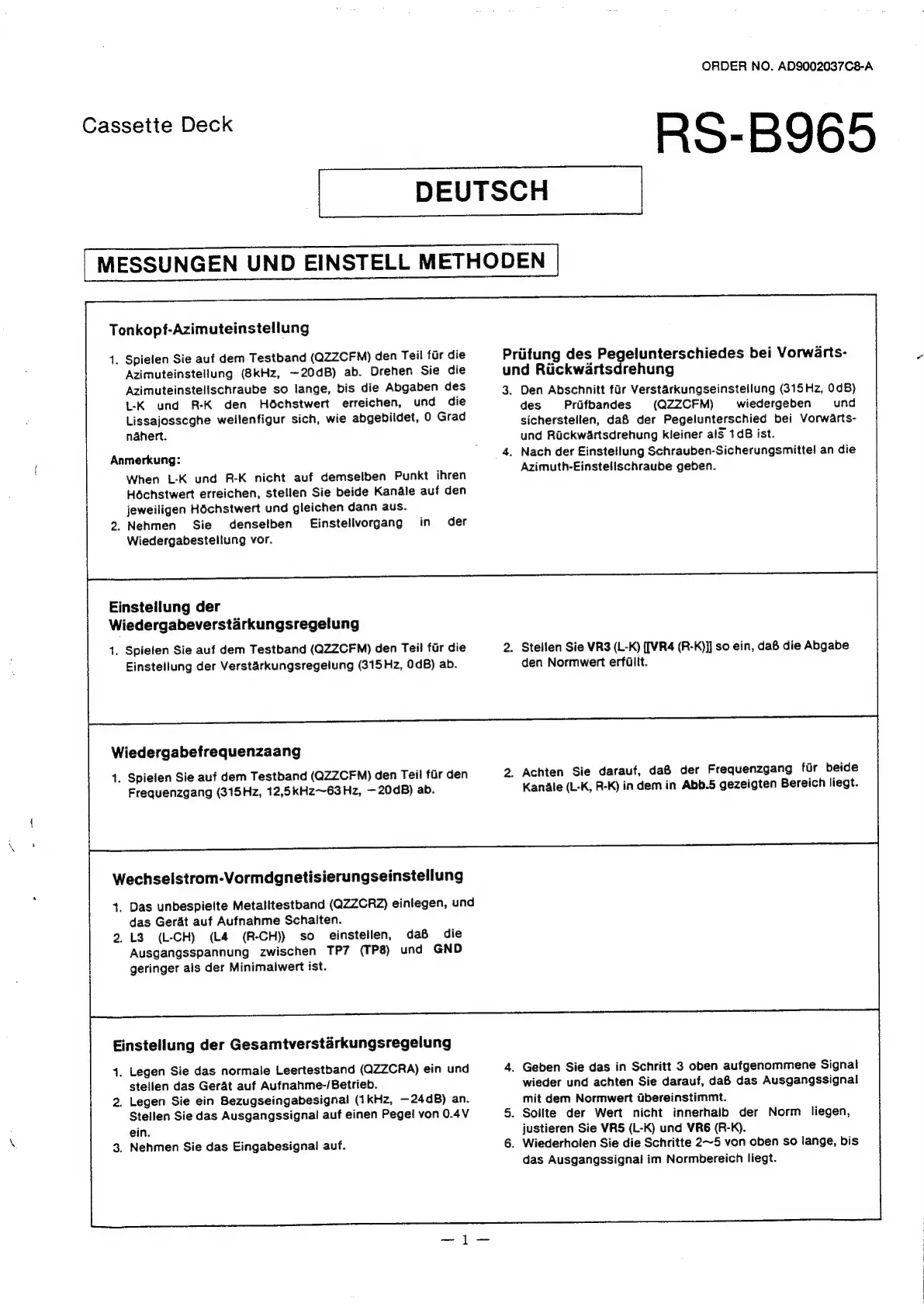

ORDER
NO.
AD9002037C8-A
RS-B965
Cassette
Deck
DEUTSCH
MESSUNGEN
UND
EINSTELL
METHODEN
Tonkopf-Azimuteinstellung
1.
Spielen
Sie
auf
dem
Testband
(QZZCFM)
den
Teil
fir
die
Azimuteinstellung
(8kHz,
—20dB)
ab.
Drehen
Sie
die
Azimuteinstelischraube
so
lange,
bis
die
Abgaben
des
L-K
und
R-K
den
Hoéchstwert
erreichen,
und
die
Lissajosscghe
wellenfigur
sich,
wie
abgebiidet,
0
Grad
nahert.
Anmerkung:
When
L-K
und
R-K
nicht
auf
demselben
Punkt
ihren
Hochstwert
erreichen,
stellen
Sie
beide
Kanale
auf
den
jeweiligen
HOchstwert
und
gleichen
dann
aus.
2.Nehmen
Sie
denselben
Ejinstellvorgang
in
der
Wiedergabestellung
vor.
Einstellung
der
Wiedergabeverstarkungsregelung
1.
Spielen
Sie
auf
dem
Testband
(QZZCFM)
den
Teil
fur
die
Einstellung
der
Verstarkungsregelung
(315
Hz,
0dB)
ab.
Wiedergabefrequenzaang
1.
Spielen
Sie
auf
dem
Testband
(QZZCFM)
den
Teil
fir
den
Frequenzgang
(315Hz,
12,5kHz~63
Hz,
—20dB)
ab.
Wechselstrom-Vormdgnetisierungseinstellung
4.
Das
unbespielte
Metalltestband
(QZZCRZ)
einlegen,
und
das
Gerat
auf
Aufnahme
Schaiten.
2.13
(L-CH)
(L4
(R-CH))
so
einstellen,
daB
die
Ausgangsspannung
zwischen
TP7
(TP8)
und
GND
geringer
als
der
Minimaiwert
ist.
Einstellung
der
Gesamtverstarkungsregelung
.
Legen
Sie
das
normale
Leertestband
(QZZCRA)
ein
und
stellen
das
Gerat
auf
Aufnahme-/Betrieb.
.
Legen
Sie
ein
Bezugseingabesignal
(1kHz,
—24dB)
an.
Stellen
Sie
das
Ausgangssignal
auf
einen
Pegel
von
0.4V
ein.
.
Nehmen
Sie
das
Eingabesignal
auf.
Priifung
des
Pegelunterschiedes
bei
Vorwarts-
und
Riickwdartsdrehung
3.
Den
Abschnitt
far
Verstarkungseinstellung
(315Hz,
0d8)
des
Prifbandes
(QZZCFM)
wiedergeben
und
sicherstellen,
daB
der
Pegelunterschied
bei
Vorwarts-
und
Rickwartsdrehung
kleiner
alS
1dB
ist.
.
Nach
der
Einstellung
Schrauben-Sicherungsmittel
an
die
Azimuth-Einstellschraube
geben.
.
Stellen
Sie
VR3
(L-K)
{[(VR4
(R-K)]]
so
ein,
daB
die
Abgabe
den
Normwert
erfillt.
_
Achten
Sie
darauf,
da&B
der
Frequenzgang
fir
beide
Kanale
(L-K,
R-K)
in
dem
in
Abb.5
gezeigten
Bereich
liegt.
.
Geben
Sie
das
in
Schritt
3
oben
aufgenommene
Signal
wieder
und
achten
Sie
darauf,
daB
das
Ausgangssignal
mit
dem
Normwert
dbereinstimmt.
.
Soilte
der
Wert
nicht
innerhalb
der
Norm
liegen,
justieren
Sie
VR5
(L-K)
und
VR6
(R-K).
.
Wiederholen
Sie
die
Schritte
2~~5
von
oben
so
lange,
bis
das
Ausgangssignal
im
Normbereich
liegt.
