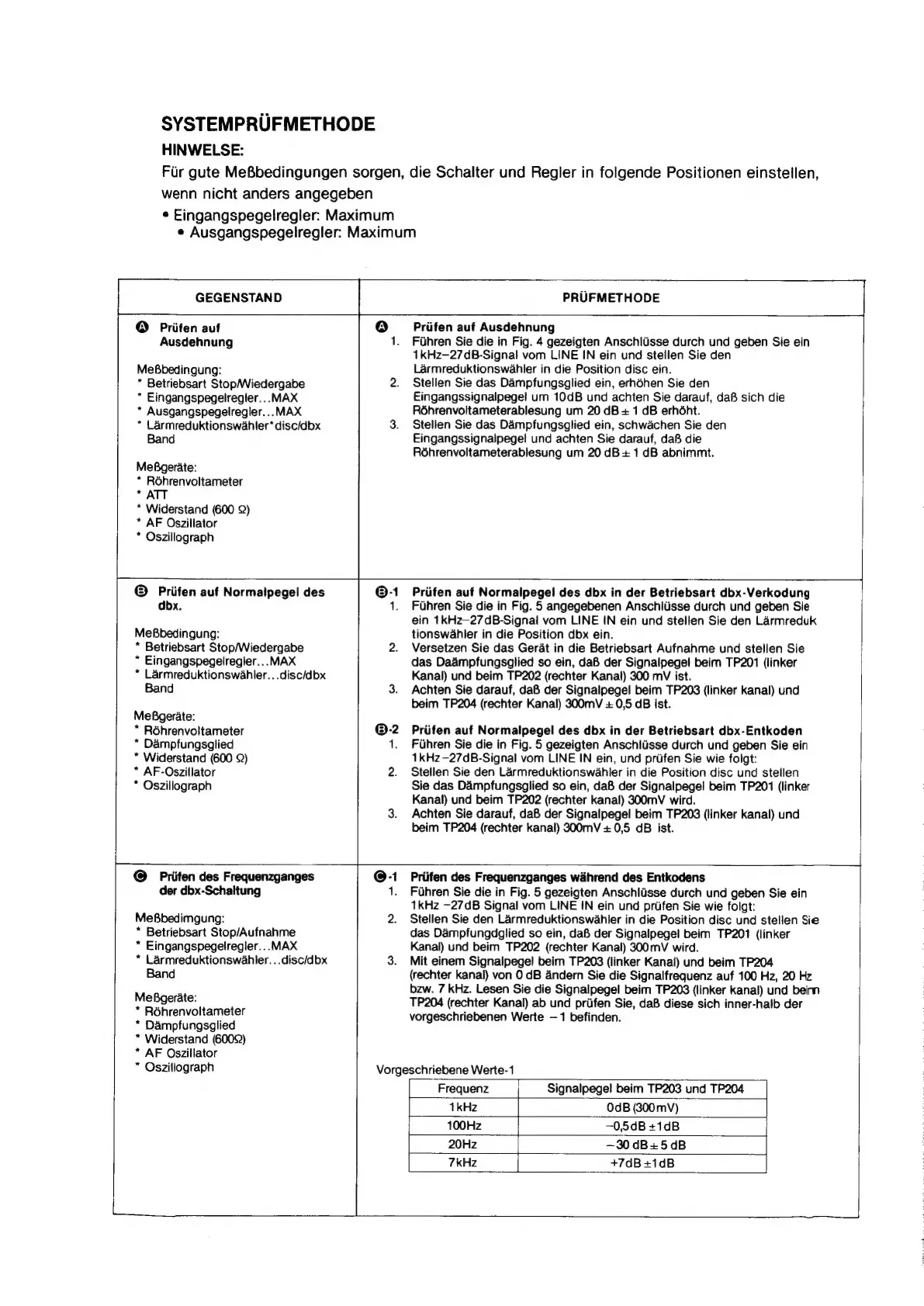

SYSTEMPRUFMETHODE
HINWELSE:
Fur gute MeBbedingungen sorgen, die Schalter und Regler in folgende Positionen einstellen,
wenn nicht anders angegeben
¢ Eingangspegelregler: Maximum
e Ausgangspegelregler: Maximum
—
GEGENSTAND PRUFMETHODE |
® Prien auf ® Priifen auf Ausdehnung
Ausdehnung 1. Fuihren Sie die in Fig. 4 gezeigten Anschitisse durch und geben Sie ein
1kHz-27dB-Signal vom LINE IN ein und stellen Sie den
MeBbedingung: Larmreduktionswahler in die Position disc ein.
* Betriebsart StopWiedergabe 2. Stellen Sie das Dampfungsglied ein, erhdhen Sie den
* Eingangspegelregler... MAX Eingangssignalpegel um 10dB und achten Sie darauf, daB sich die
* Ausgangspegelregler... MAX R6hrenvoltameterablesung um 20 dB + 1 dB erhdéht.
* Larmreduktionswahler* disc/dbx 3. Stellen Sie das Dampfungsglied ein, schwachen Sie den
Band Eingangssignalpegel und achten Sie darauf, daB die
Réhrenvoltameterablesung um 20 dB + 1 dB abnimmt.
MeBgerate:
* Rohrenvoltameter
* ATT
* Widerstand (600 Q)
* AF Oszillator
* Oszillograph
© Priifen auf Normalpegel des @-1 Priifen auf Normalpege! des dbx in der Betriebsart dbx-Verkodung
dbx. 1. Fuhren Sie die in Fig. 5 angegebenen Anschliisse durch und geben Sie
ein 1kHz—27dB-Signal vom LINE IN ein und stellen Sie den Larmreduk
MeBbedingung: tionswahler in die Position dbx ein.
* Betriebsart Stop/Wiedergabe 2. Versetzen Sie das Gerat in die Betriebsart Aufnahme und stellen Sie
* Eingangspegelregler... MAX das Daampfungsglied so ein, daB der Signalpegel beim TP201 (linker
* Larmreduktionswahler...disc/dbx Kanal) und beim TP202 (rechter Kanal) 300 mV ist.
Band 3. Achten Sie darauf, daB der Signalpegel beim TP203 (linker kanal) und
beim TP204 (rechter Kanal) 300mV + 0,5 dB ist.
MeBgerate:
* Rdhrenvoltameter @©-2 Priifen auf Normalpegel des dbx in der Betriebsart dbx-Entkoden
* Dampfungsglied 1. Fuhren Sie die in Fig. 5 gezeigten Anschliisse durch und geben Sie ein
* Widerstand (600 £2) 1kHz-—27dB-Signal vom LINE IN ein, und prifen Sie wie folgt:
* AF-Oszillator 2. Stellen Sie den Larmreduktionswahler in die Position disc und stellen
* Oszillograph Sie das Dampfungsglied so ein, daB der Signalpegel beim TP201 (linker
Kanal) und beim TP202 (rechter kanal) 300mvV wird.
3. Achten Sie darauf, daB der Signalpegel beim TP203 (linker kanal) und
beim TP204 (rechter kanal) 300mV + 0,5 dB ist.
eae eres _|
@ Priifen des Frequenzganges @-1 Priifen des Frequenzganges wahrend des Entkodens
der
dbx-Schaltung
1.
Fdhren
Sie
die
in
Fig.
5
gezeigten
Anschlisse
durch
und
geben
Sie
ein
1kHz —27dB Signal vom LINE IN ein und prufen Sie wie folgt:
MeBbedimgung: 2. Stellen Sie den Larmreduktionswahler in die Position disc und stellen Sie
* Betriebsart Stop/Aufnahme das Dampfungdglied so ein, daB der Signalpegel beim TP201 (linker
* Eingangspegelregler... MAX Kanal) und beim TP202 (rechter Kanal) 300mV wird.
*
Larmreduktionswahler...disc/dbx
3.
Mit
einem
Signalpegel
beim
TP203
(linker
Kanai)
und
beim
TP204
Band (rechter kanal) von 0 dB andern Sie die Signalfrequenz auf 100 Hz, 20 Hz
ae
bzw.
7
kHz.
Lesen
Sie
die
Signalpegel
beim
TP203
(linker
kanal)
und
beim
MeBgerate: TP204 (rechter Kanal) ab und priifen Sie, daB diese sich inner-halb der
Rohrenvoltameter vorgeschriebenen Werte — 1 befinden.
* Dampfungsglied
* Widerstand (60022)
* AF Oszillator
* Oszillograph Vorgeschriebene Werte-1
Frequenz | Signalpege! beim TP203 und TP204
1kHz 0dB (300mV)
100Hz —0,5dB +1dB
20Hz -3WdB+5dB
7kKHz +7dB+1dB
