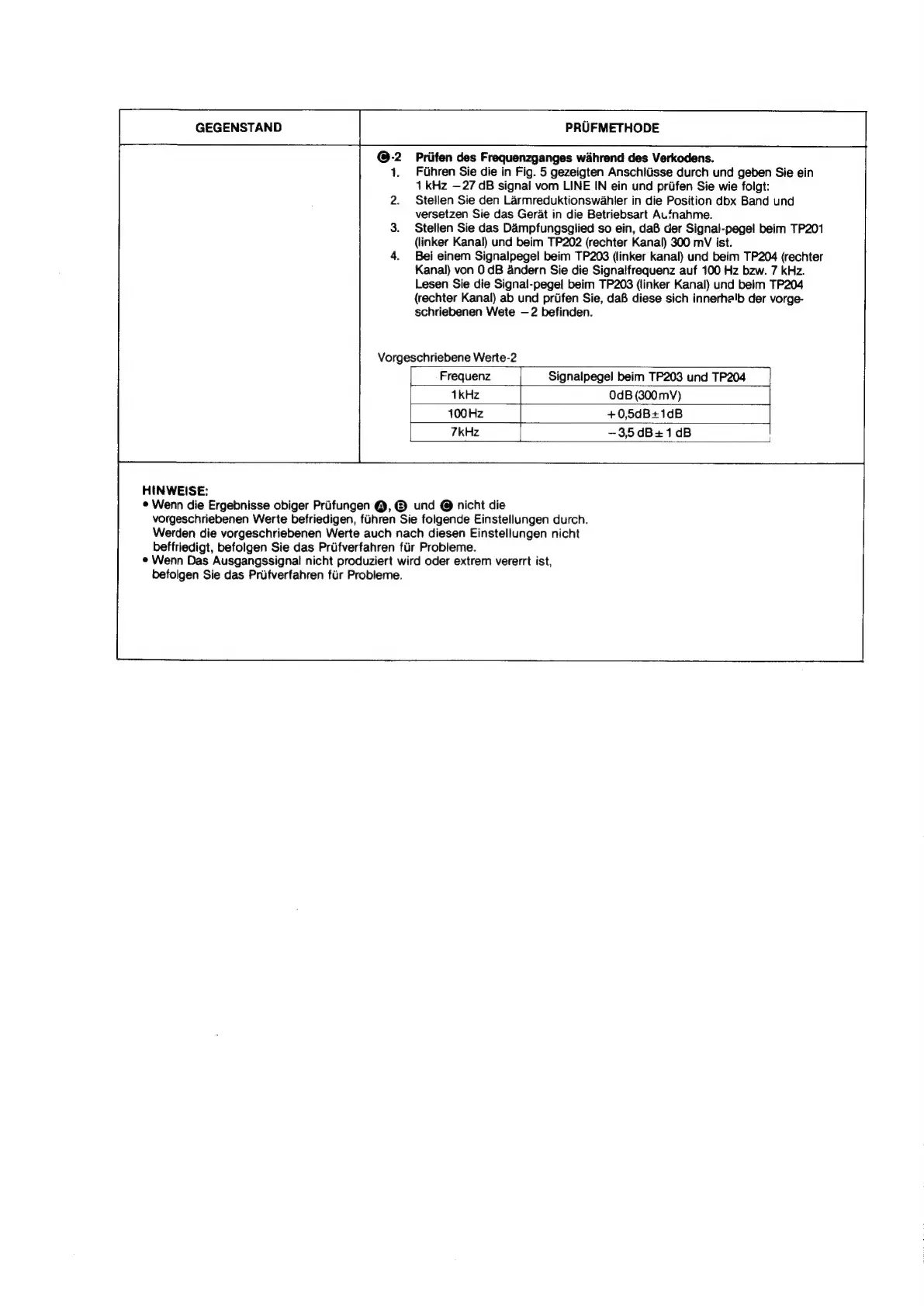

Technics RS-M228X - Page 38

PRUFMETHODE
GEGENSTAND
@-2 Priifen des Frequenzganges wahrend des Verkodens.
1. FGhren Sie die in Fig. 5 gezeigten Anschliisse durch und geben Sie ein
1 kHz —27 dB signal vom LINE IN ein und prifen Sie wie folgt:
2. Stellen Sie den Larmreduktionswahier in die Position dbx Band und
versetzen Sie das Gerat in die Betriebsart Aufnahme.
3. Stellen Sie das Dampfungsglied so ein, daB der Signal-pegel beim TP201
(linker Kanal) und beim TP202 (rechter Kanal) 300 mV ist.
4. Bei einem Signalpegel beim TP203 (linker kanal) und beim TP204 (rechter
Kanal) von 0 dB Aandern Sie die Signalfrequenz auf 100 Hz bzw. 7 kHz.
Lesen Sie die Signal-pegel beim TP203 (linker Kanal) und beim TP204
(rechter Kanal) ab und priifen Sie, daB diese sich innerha'b der vorge-
schriebenen Wete — 2 befinden.
Vorgeschriebene Werte-2
Frequenz | Signalpegel beim TP203 und TP204
1kHz | OdB (300mV)
100Hz +0,5dB+1dB |
7kHz = -35dB+1dB |
HINWEISE:
© Wenn die Ergebnisse obiger Prifungen @, © und @ nicht die
vorgeschriebenen Werte befriedigen, fihren Sie folgende Einstellungen durch.
Werden die vorgeschriebenen Werte auch nach diesen Einstellungen nicht
beffriedigt, befolgen Sie das Prifverfahren fiir Probleme.
¢ Wenn Das Ausgangssignal nicht produziert wird oder extrem vererrt ist,
befolgen Sie das Priifverfahren fir Probleme.
