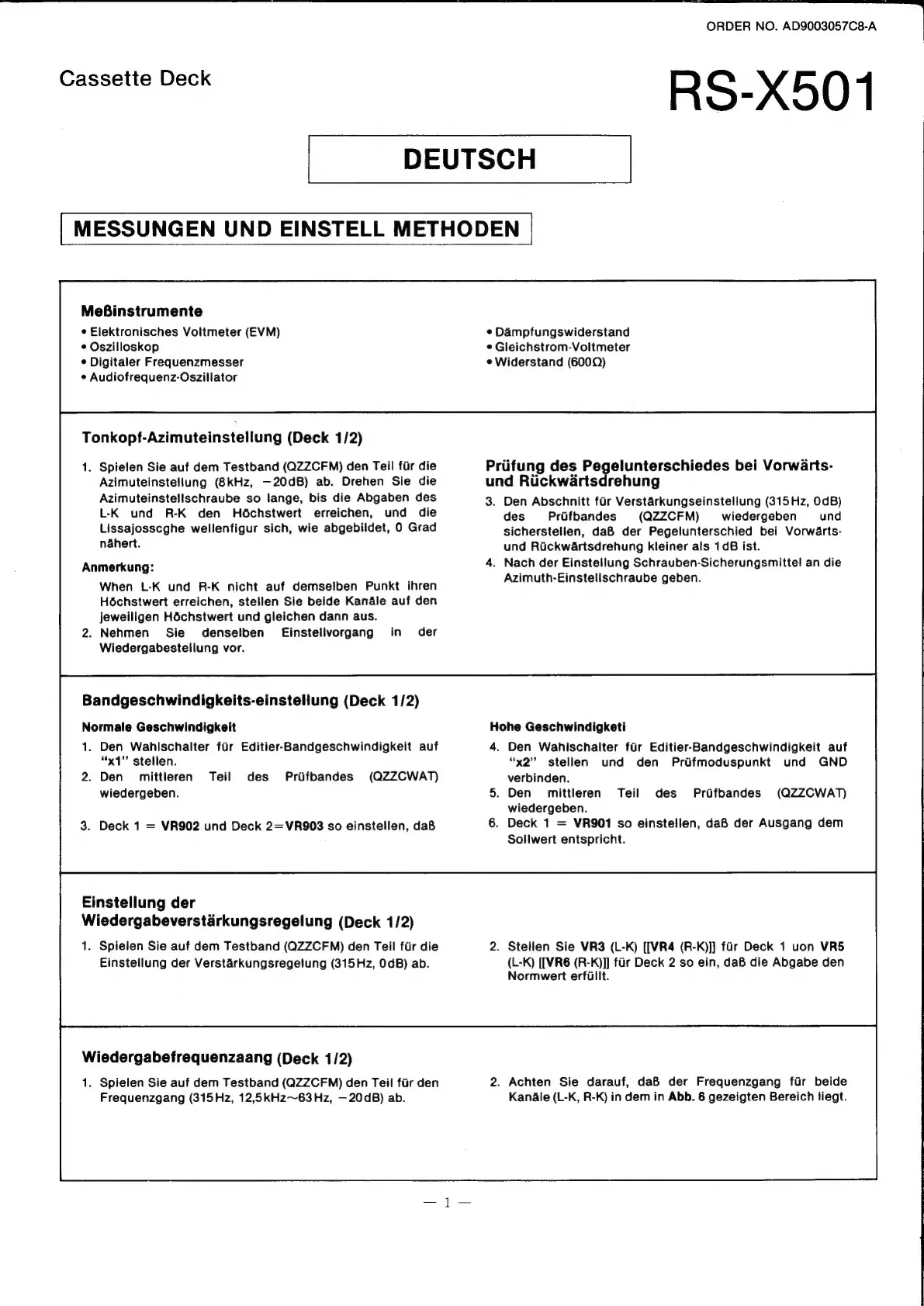

ORDER
NO.
AD9003057C8-A
|
RS-X501
Cassette
Deck
DEUTSCH
MESSUNGEN
UND
EINSTELL
METHODEN
MeBinstrumente
¢
Elektronisches
Voltmeter
(EVM)
¢
Oszilloskop
©
Digitaler
Frequenzmesser
¢
Audiofrequenz-Oszillator
Tonkopf-Azimuteinstellung
(Deck
1/2)
1.
Spielen
Sie
auf
dem
Testband
(QZZCFM)
den
Teil
far
die
Azimuteinstellung
(8kHz,
—20dB)
ab.
Drehen
Sie
die
Azimuteinstellschraube
so
lange,
bis
die
Abgaben
des
L-K
und
R-K
den
Hédchstwert
erreichen,
und
die
Lissajosscghe
wellenfigur
sich,
wie
abgebildet,
0
Grad
nahert.
Anmerkung:
When
L-K
und
R-K
nicht
auf
demselben
Punkt
ihren
Hochstwert
erreichen,
stellen
Sie
beide
Kanale
auf
den
jeweiligen
Héchstwert
und
gleichen
dann
aus.
2.
Nehmen
Sie
denselben_
Eijnstellvorgang
in
der
Wiedergabestellung
vor.
Bandgeschwindigkeits-einstellung
(Deck
1/2)
Normale
Geschwindigkeit
1.
Den
Wahlschalter
fur
Editier-Bandgeschwindigkeit
auf
“x1”
stellen.
2.
Den
mittleren
Teil
des
Priifbandes
(QZZCWAT)
wiedergeben.
.
Deck
1
=
VR902
und
Deck
2=VR903
so
einstellen,
daB
Einstellung
der
Wiedergabeverstarkungsregelung
(Deck
1/2)
1.
Spielen
Sie
auf
dem
Testband
(QZZCFM)
den
Teil
fiir
die
Einstellung
der
Verstarkungsregelung
(315Hz,
OdB)
ab.
Wiedergabefrequenzaang
(Deck
1/2)
1.
Spielen
Sie
auf
dem
Testband
(QZZCFM)
den
Teil
fiir
den
Frequenzgang
(315Hz,
12,5kHz~63Hz,
—20dB)
ab.
«
Dampfungswiderstand
¢
Gleichstrom-Voltmeter
e
Widerstand
(600Q)
Priifung
des
Pegelunterschiedes
bei
Vorwarts-
und
Riickwartsdrehung
3.
Den
Abschnitt
fir
Verstarkungseinstellung
(315Hz,
0dB)
des
Prifbandes
(QZZCFM)
wiedergeben
und
sicherstellen,
daB
der
Pegelunterschied
bei
Vorwarts-
und
Rickwéartsdrehung
kleiner
als
1dB
ist.
.
Nach
der
Einstellung
Schrauben-Sicherungsmittel
an
die
Azimuth-Einstellschraube
geben.
Hohe
Geschwindigketi
4.
Den
Wahischalter
fir
Editier-Bandgeschwindigkeit
auf
“x2”
stellen
und den
Prifmoduspunkt
und
GND
verbinden.
.
Den
mittleren
Teil
des
Prifbandes
(QZZCWAT)
wiedergeben.
.
Deck
1
=
VR901
so
einstellen,
daB
der
Ausgang
dem
Sollwert
entspricht.
.
Stellen
Sie
VR3
(L-K)
[[VR4
(R-K)]]
far
Deck
1
uon
VR5
(L-K)
[[VR6
(R-K)]]
fir
Deck
2
so
ein,
daB
die
Abgabe
den
Normwert
erfillt.
.
Achten
Sie
darauf,
daB
der
Frequenzgang
fir
beide
Kandle
(L-K,
R-K)
in
dem
in
Abb.
6
gezeigten
Bereich
liegt.
