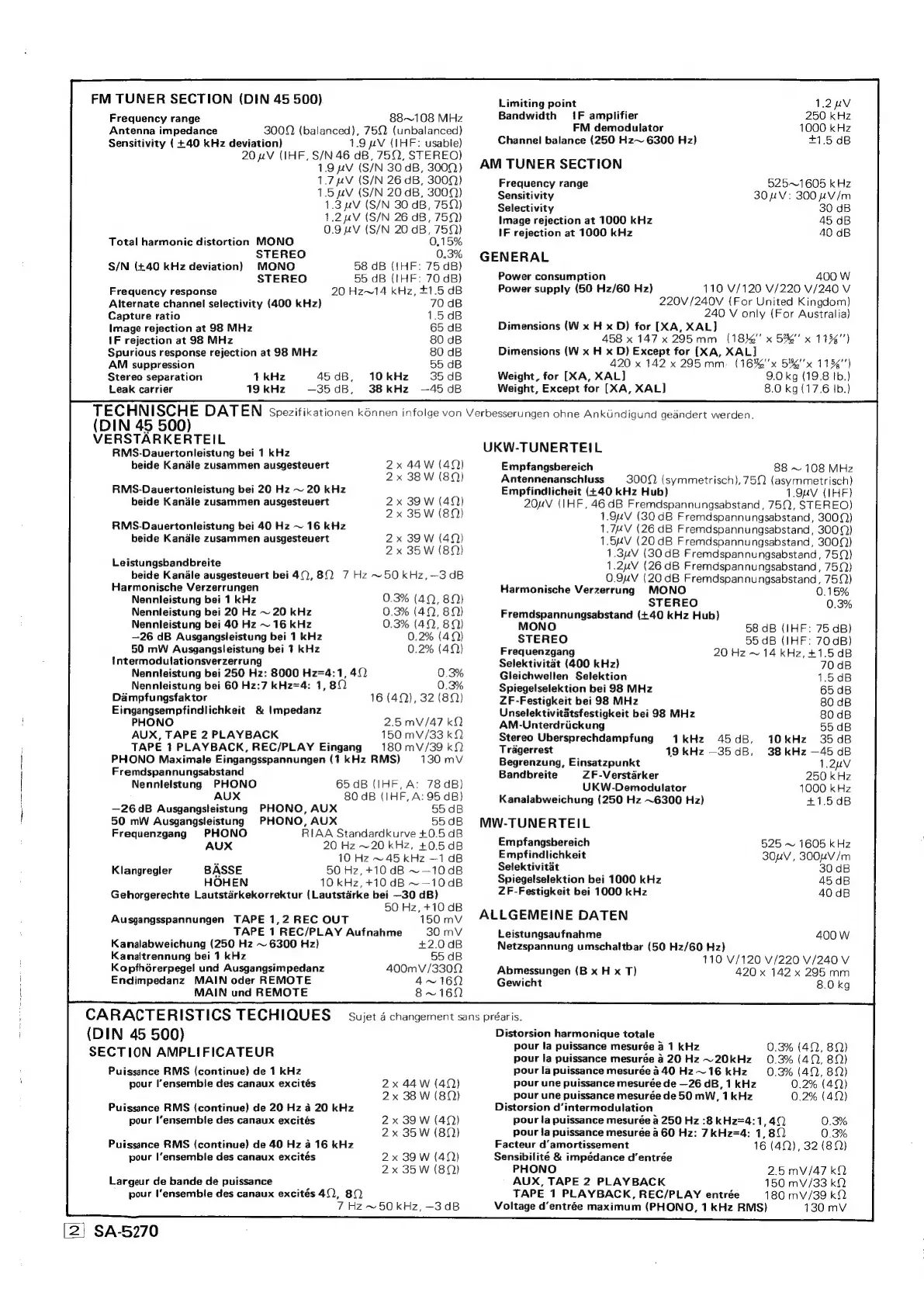

Technics SA-5270 Service Manual

FM TUNER SECTION (DIN 45 500)
Frequency range 88~108 MHz
Antenna impedance 3002 (balanced), 750 (unbalanced)
Sensitivity (+40 kHz deviation) 1.9 nV (IHF: usable)
20 nV (IHF, S/N 46 dB, 750, STEREO)
1.9 uv (S/N 30 dB, 3002)
1.7 nV (S/N 26 dB, 3000)
1.5 uV (S/N 20 dB, 3009)
1.3 uv (S/N 30 dB, 75)
1.2 uV (S/N 26 dB, 750)
0.9 nV (S/N 20 dB, 752)
Total harmonic distortion MONO 0.15%
STEREO 0.3%
S/N (+40 kHz deviation) MONO 58 dB (JHF: 75 dB)
STEREO 55 dB (IHF: 70 dB)
Frequency response 20 Hz~14 kHz, +1.5 dB
Alternate channel selectivity (400 kHz) 70 dB
Capture ratio 1.5 dB
Image rejection at 98 MHz 65 dB
{F rejection at 98 MHz 80 dB
Spurious response rejection at 98 MHz 80 dB
AM suppression 55 dB
Stereo separation 1 kHz 45 dB, 10kHz 35 dB
Leak carrier 19 kHz —35dB, 38kHz —45dB
Limiting point 1.2 uv
Bandwidth 1F amplifier 250 kHz
FM demodulator 1000 kHz
Channel balance (250 Hz~ 6300 Hz) +1.5 dB
AM TUNER SECTION
Frequency range 525~1605 kHz
Sensitivity 30 "UV: 300 pV /m
Selectivity 30 dB
Image rejection at 1000 kHz 45 dB
IF rejection at 1000 kHz 40 dB
GENERAL
Power consumption 400 W
Power supply (50 Hz/60 Hz) 110 V/120 V/220 V/240 V
220V/240V (For United Kingdom)
240 V only (For Australia)
Dimensions (W x H x D) for [XA, XAL]
458 x 147 x 295mm (184% x 5% x 1154")
Dimensions (W x H x D) Except for [XA, XAL]
420 x 142 x 295mm _ (16%"'x 5%''x 1154")
Weight, for [XA, XAL] 9.0 kg (19.8 Ib.)
Weight, Except for [XA, XAL] 8.0 kg (17.6 Ib.)
TECHNISCHE DATEN Spezifikationen kénnen infolge von Verbesserungen ohne AnkUndigund geadndert werden.
(DIN 45 500)
VERSTARKERTEIL
UKW-TUNERTEIL
RMS-Dauertonleistung bei 1 kHz
beide Kandle zusammen ausgesteuert 2x 44W (4)
2 x 38 W (8)
RMS-Dauertonleistung bei 20 Hz ~ 20 kHz
beide Kandle zusammen ausgesteuert 2x 39 W (4)
2x 35 W (80)
RMS-Dauertonleistung bei 40 Hz ~ 16 kHz
beide Kanale zusammen ausgesteuert 2x 39 W (4)
2x 35 W (82)
Leistungsbandbreite
beide Kandle ausgesteuert bei 40,80 7 Hz ~50kHz,—3 dB
Harmonische Verzerrungen
Nennleistung bei 1 kHz 0.3% (49, 8M)
Nennleistung bei 20 Hz ~ 20 kHz 0.3% (49, 8)
Nennleistung bei 40 Hz ~ 16 kHz 0.3% (49, 8)
—26 dB Ausgangsleistung bei 1 kHz 0.2% (4)
50 mW Ausgangsleistung bei 7 kHz 0.2% (42)
Intermodulationsverzerrung
Nennleistung bei 250 Hz: 8000 Hz=4:1, 420 0.3%
Nennleistung bei 60 Hz:7 kHz=4: 1, 82 0.3%
Dampfungsfaktor 16 (4), 32 (8)
Eingangsempfindlichkeit & Impedanz
PHONO 2.5 mV/47 kQ.
AUX, TAPE 2 PLAYBACK 150 mV/33 kQ
TAPE 1 PLAYBACK, REC/PLAY Eingang 180 mV/39 kf)
PHONO Maximale Eingangsspannungen (1 kHz RMS) 130 mV
Fremdspannungsabstand
Nennlelstung PHONO 65 dB (IHF, A: 78dB)
AUX 80 dB (IHF, A: 95 dB)
—26dB Ausgangsleistung PHONO, AUX 55 dB
50 mW Ausgangsleistung PHONO, AUX 55 dB
Frequenzgang PHONO RIAA Standardkurve +0.5 dB
AUX 20 Hz ~20 kHz, +0.5dB
: 10 Hz ~ 45 kHz —1 dB
Klangregler BASSE 50 Hz, +10 dB ~—10dB
HOHEN 10 kHz,+10 dB ~—10dB
Empfangsbereich 88 ~ 108 MHz
Antennenanschluss 3002 (symmetrisch), 750 (asymmetrisch)
Empfindlicheit
(+40
kHz
Hub)
1.9KV
(IHF)
20uV (IHF, 46 dB Fremdspannungsabstand, 750, STEREO)
1.9uV (30 dB Fremdspannungsabstand, 300Q)
1.7KV (26 dB Fremdspannungsabstand, 300Q)
1.54V (20 dB Fremdspannungsabstand, 300)
1.3uV (30 dB Fremdspannungsabstand, 751)
1.2uV (26 dB Fremdspannungsabstand, 752)
O.9uV (20 dB Fremdspannungsabstand, 751)
Harmonische
Verzerrung
MONO
0.15%
STEREO 0.3%
Fremdspannungsabstand (+40 kHz Hub)
MONO 58 dB (IHF: 75 dB)
STEREO 55 dB (IHF: 70 dB)
Frequenzgang 20 Hz ~ 14 kHz, +1.5dB
Selektivitat (400 kHz) 70 dB
Gleichwellen Selektion 1.50B
Spiegelselektion bei 98 MHz 65 dB
ZF-Festigkeit bei 98 MHz 80 dB
Unselektivitatsfestigkeit bei 98 MHz 80 dB
AM-Unterdriickung 55 dB
Stereo Ubersprechdampfung 1kHz 45dB, 10kHz 35d8
Tragerrest 19 kHz —35dB, 38kHz —45 dB
Begrenzung, Einsatzpunkt 1.2uV
Bandbreite ZF-Verstarker 250 kHz
UKW-Demodulator 1000 kHz
Kanalabweichung (250 Hz ~6300 Hz) +1.5dB
MW-TUNERTEIL
Empfangsbereich 525 ~ 1605 kHz
Empfindlichkeit 30uV , 300KV/m
Selektivitat 30 dB
Spiegelselektion bei 1000 kHz 45 dB
2F-Festigkeit bei 1000 kHz 40 dB
Gehorgerechte Lautstarkekorrektur (Lautstarke bei —30 dB)
50 Hz, +10 dB
Ausgangsspannungen TAPE 1,2 REC OUT 150 mV ALLGEMEINE DATEN
TAPE 1 REC/PLAY Aufnahme 30 mV
Kanalabweichung (250 Hz ~ 6300 Hz) +2.0 dB
Kanaltrennung
bei
1
kHz
55
dB
110
V/120
V/220
V/240
V
Kopfthérerpegel und Ausgangsimpedanz 400mV/3300 Abmessungen (B x H x T) 420 x 142 x 295 mm
Endimpedanz MAIN oder REMOTE 4~160 Gewicht 8.0 kg
MAIN und REMOTE 8~160
CARACTERISTICS TECHIQUES Sujet a changement sans préaris.
(DIN 45 500) Distorsion harmonique totale
SECTION AMPLIFICATEUR pour la puissance mesurée a 1 kHz 0.3% (40, 8)
pour la puissance mesurée a 20 Hz ~20kHz 0.3% (49, 82)
Puissance RMS (continue) de 1 kHz pour la puissance mesurée 240 Hz~16 kHz 0.3% (40, 8)
pour l’ensembie des canaux excités
Leistungsaufnahme 400 W
Netzspannung umschaltbar (50 Hz/60 Hz)
pour une puissance mesurée de —26 dB, 1 kHz 0.2% (429)
pour une puissance mesurée de 50 mW, 1kHz 0.2% (42)
Distorsion d‘intermodulation
pour la puissance mesurée a 250 Hz :8 kHz=4:1,40 0.3%
pour la puissance mesurée a 60 Hz: 7kHz=4: 1,80, 0.3%
Facteur d’amortissement 16 (40), 32 (89)
2x 39W (49) Sensibilité & impédance d’entrée
2x 35W (8Q) PHONO 2.5 mV/47 kQ
AUX, TAPE 2 PLAYBACK 150 mV/33 kQ
TAPE 1 PLAYBACK, REC/PLAY entrée 180 mV/39 kN
Voltage d’entrée maximum (PHONO, 1 kHz RMS) 130 mV
2x 44W (40)
2x 38 W (80)
Puissance RMS (continue) de 20 Hz 4 20 kHz
pour I’ensemble des canaux excités 2x 39 W (42M)
2x 35W (8)
Puissance RMS (continue) de 40 Hz a 16 kHz
pour I’ensemble des canaux excités
Largeur de bande de puissance
pour l'ensemble des canaux excités 40, 80
7 Hz~50kHz, -3dB
[2] SA-5270
