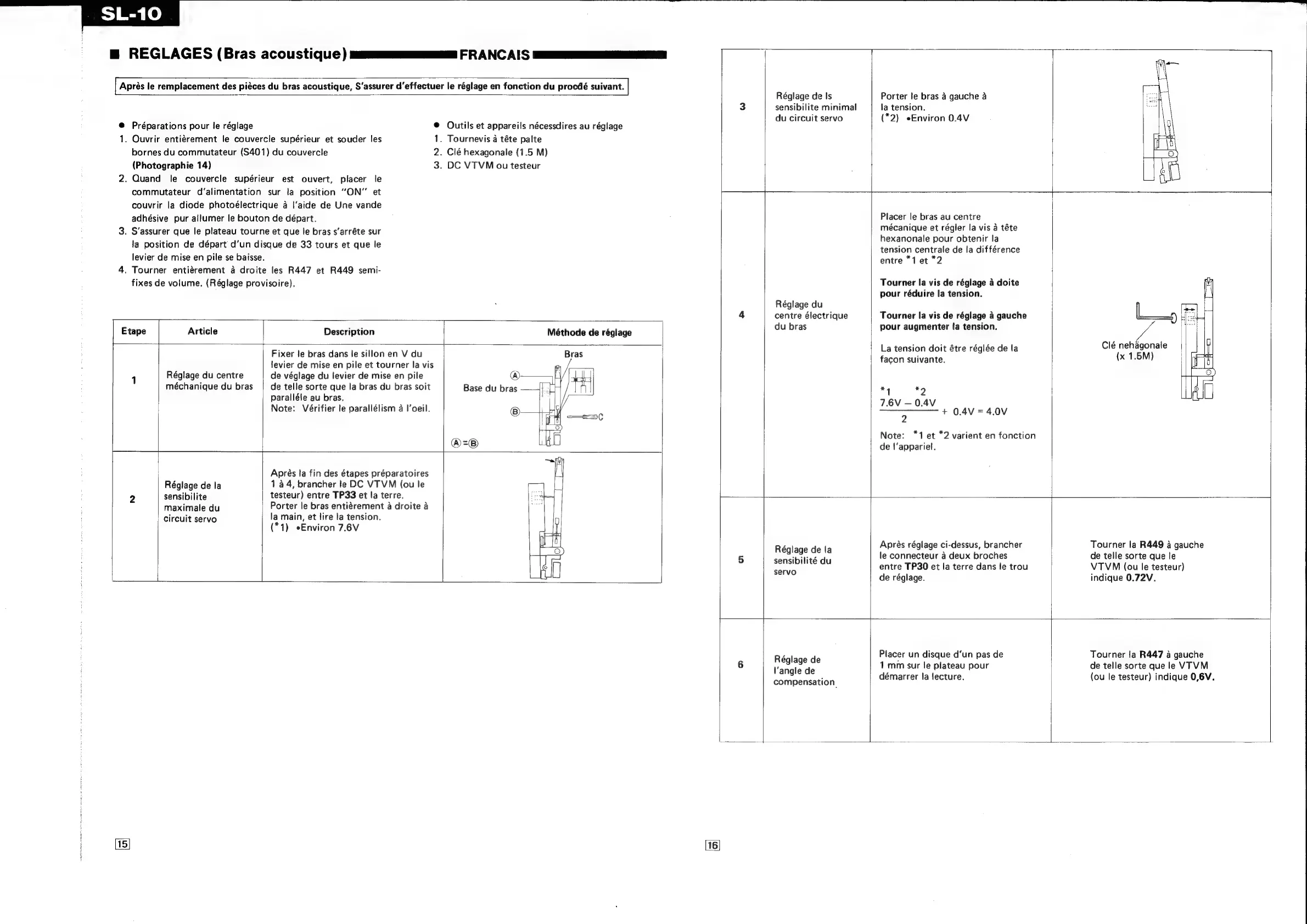

m@ REGLAGES (Bras acoustique) sas FRANCAIS
Aprés le remplacement des piéces du bras acoustique, S‘assurer d’effectuer le réglage en fonction du procdé suivant. |
Réglage de Is Porter le bras 4 gauche a
3 sensibilite minimal la tension.
; du circuit servo (*2) eEnviron 0.4V
® Préparations pour le réglage ® Outils et appareils nécessdires au réglage
1. Ouvrir entiérement le couvercle supérieur et souder les 1. Tournevis a téte palte
bornes du commutateur (S401) du couvercle 2. Clé hexagonale (1.5 M)
(Photographie 14) 3. DC VTVM ou testeur
2. Quand le couvercle supérieur est ouvert, placer le
e—_———_}+__— ——_-——_{— —————
commutateur d’alimentation sur la position “ON” et
couvrir la diode photoélectrique a l'aide de Une vande
adhésive pur allumer le bouton de départ. acer | u ee
3. S’assurer que le plateau tourne et que le bras s’arréte sur mécanique et regler la MS eete
| ition de départ d’un di de 33 | hexanonale pour obtenir la
K eel lon © ope aah ae ce TOUTS EE Ue Ne tension centrale de la différence
levier de mise en pile se baisse. entre *1 et *2
4. Tourner entiérement a droite les R447 et R449 semi-
Placer le bras au centre
fixes de volume. (Réglage provisoire). Tourner la vis de réglage a doite
pour réduire la tension.
Réglage du
4 centre électrique Tourner la vis de réglage 4 gauche Lis ie
Etape Article Description Méthode de réglage dup iS peuraugmenter’ [a sonon.
: ; : i+ sald | Clé nehagonale
Fixer le bras dans le sillon en V du Bras ea emeatralnerdele (x 1.5M) y
levier de mise en pile et tourner la vis 9; , ,
1 Réglage du centre de véglage du levier de mise en pile @®— L—2
méchanique du bras de telle sorte que la bras du bras soit Base du bras *4 *9 /1@
paralléle au bras. 7.6V —0.4V LILI
Note: Vérifier le parallélism a l'oeil. —————— + 04vV =4.0vV
2
Note: *1 et *2 varient en fonction
A=® de |‘appariel.
Aprés la fin des étapes préparatoires
Réglage de la 144, brancher le DC VTVM (ou le
2 sensibilite testeur) entre TP33 et la terre. —
maximale du Porter le bras entiérement a droite a
Circuit servo la main, et lire la tension.
(*1) «Environ 7.6V
=! Réglage de la Apreés réglage ci-dessus, brancher Tourner la R449 a gauche
5 sancibilite du le connecteur a deux broches de telle sorte que le
@ [] ne entre TP30 et la terre dans le trou VTVM (ou le testeur}
de réglage. indique 0.72V.
, Placer un disque d’un pas de Tourner la R447 a gauche
Réglage de -
6 I'angle de 1mm sur le plateau pour de telle sorte que le VTVM
compensation. démarrer la lecture. (ou le testeur) indique 0,6V.
