TECNA T-SPOT 110 - Art.;Item 8068

53

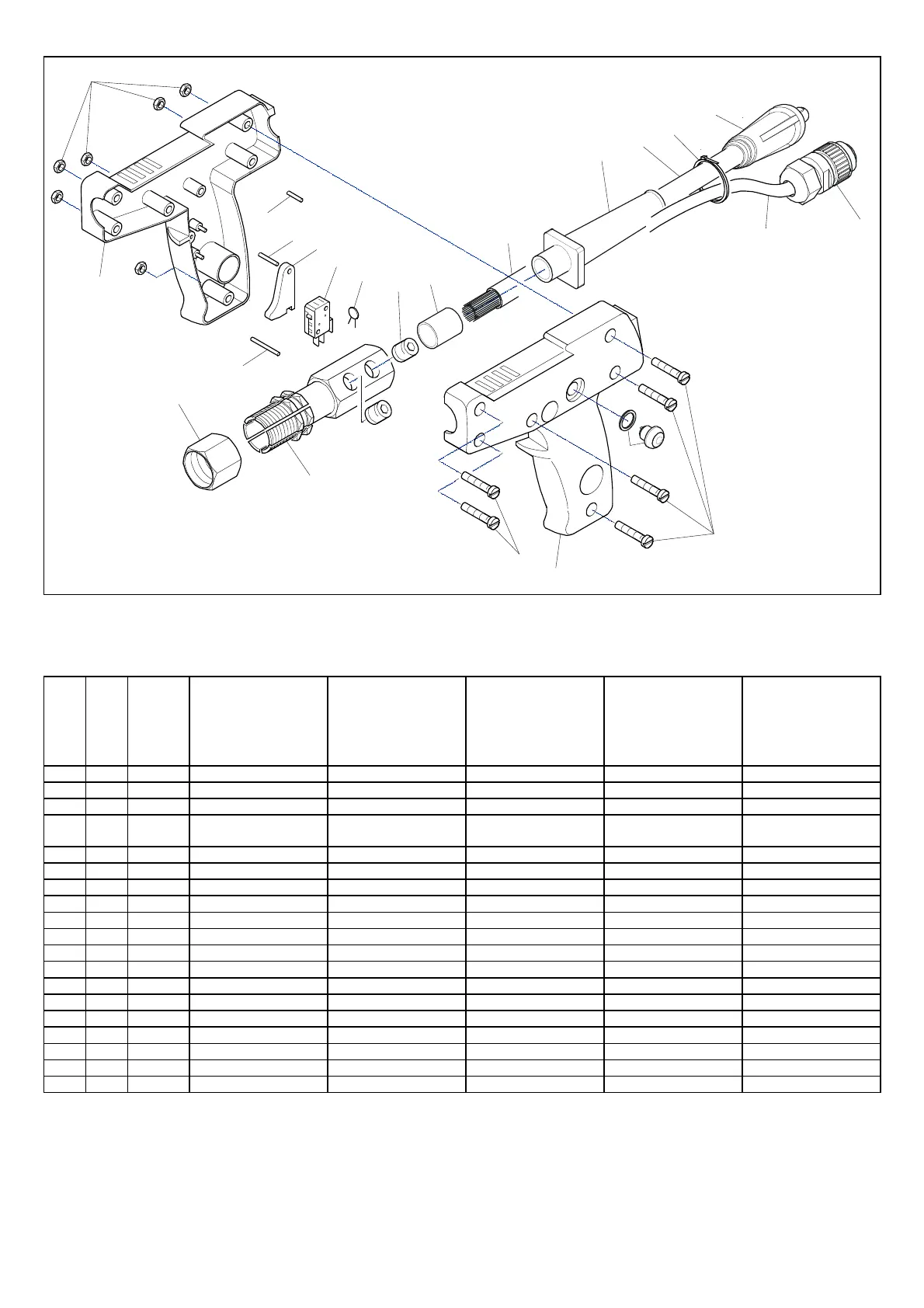

Fig. 5 Art./Item 8068 Disegno esploso - Exploded view - Vue éclatée - Ersatzteilzeichnung - Despiece
4
5
4
8
9
1
10
2
18
4
18
13
14
16
19
12
15
7
3
6
11
12
17
Pos.
Qt
Q.
Q.
C.
A.
Codice
Item
Article
Código
Kode
Denominazione Description Désignation Bezeichnung Denominación
1 1 40542 Mandrino Spindle Mandrin Spindel Mandril
2 1 33971 Dado Ghiera Nut ring Ecrou embout Nutmutter Tuerca arandela
3 1 10816 Spina Pin Goupille Stift Pin
4 1 72315
Impugnatura pistola +
grilletto
Gun handle + trigger
Poignée pistolet +
gâchette
Handgriff Pistole +
Taster
Enpuñadura pistola +
gatillo
5 6 10003 Dadi Nuts Ecrous Muttern Tuercas
6 3 10076 Spina Pin Goupille Stift Pin
7 1 11036 Spina Pin Goupille Stift Pin
8 1 20000 Microinterruttore Micro switch Microinterrupteur Mikroschalter Micro interruptor
9 1 21155 Termostato Thermostat Thermostat Thermostat Thermostat
10 2 11483 Viti Screws Vis Schrauben Tornillos
11 1 23547 Capocorda Terminal lug Cosse Kabelschuh Terminal de cable
12 2.2 m 22684 Cavo Cable Câble Kabel Cable
13 1 30196
Passacavo Cable guide Passe câble Kabelschuh Pasaborne
14 9 20436 Fascetta plastica Plastic band Bande plastique Schelle Abrazedera de plástico
15 1 88071 Spina Plug Fiche Stecker Clavija
16 1 21725 Connettore Connector Connecteur Stecker Conector
17 2.3 m 23586 Cavetto di controllo Control cable Câble de contrôle Steuerkabel Cable de control
18 6 10000 Viti Screws Vis Schrauben Tornillos
19 1 23589 Pulsante Push button Presse-bouton Drucktaste Pulsador
